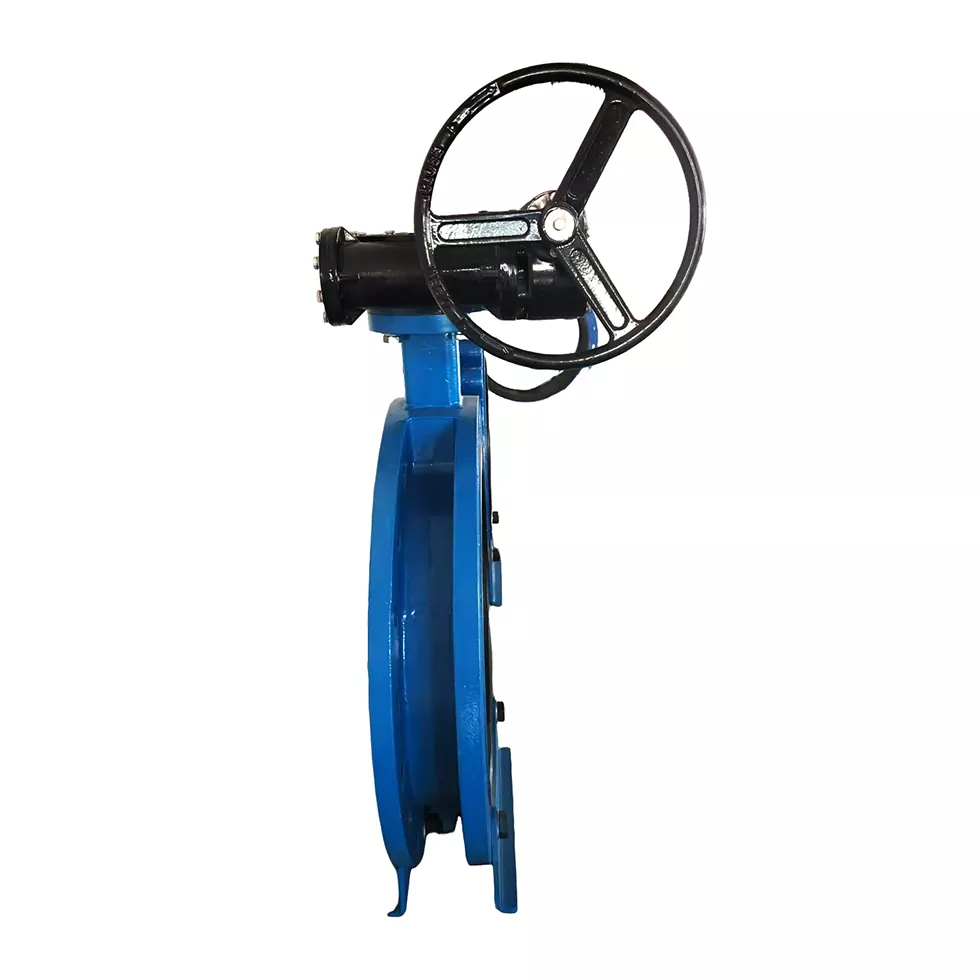

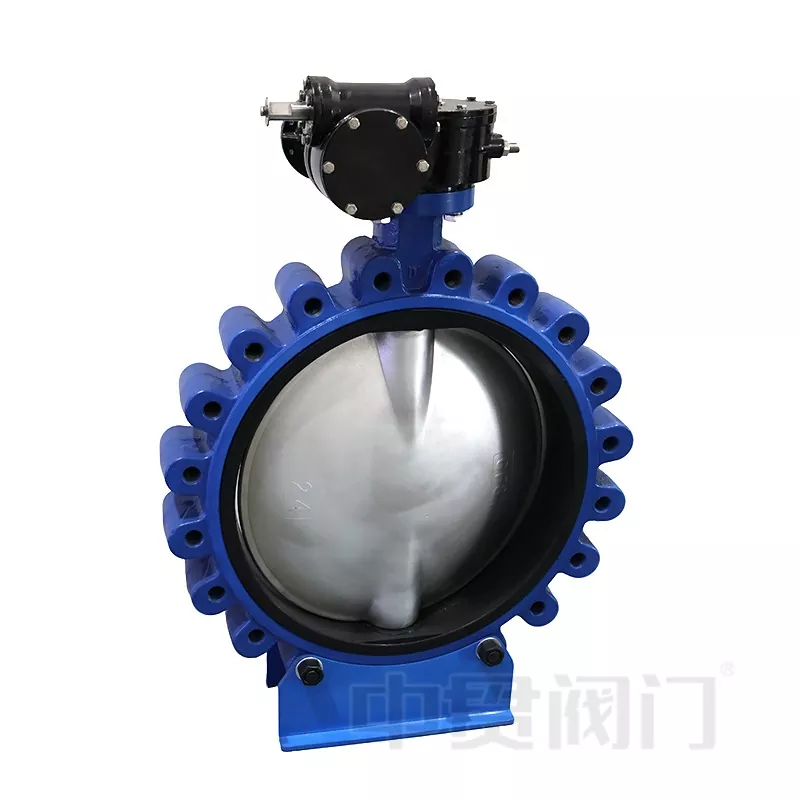

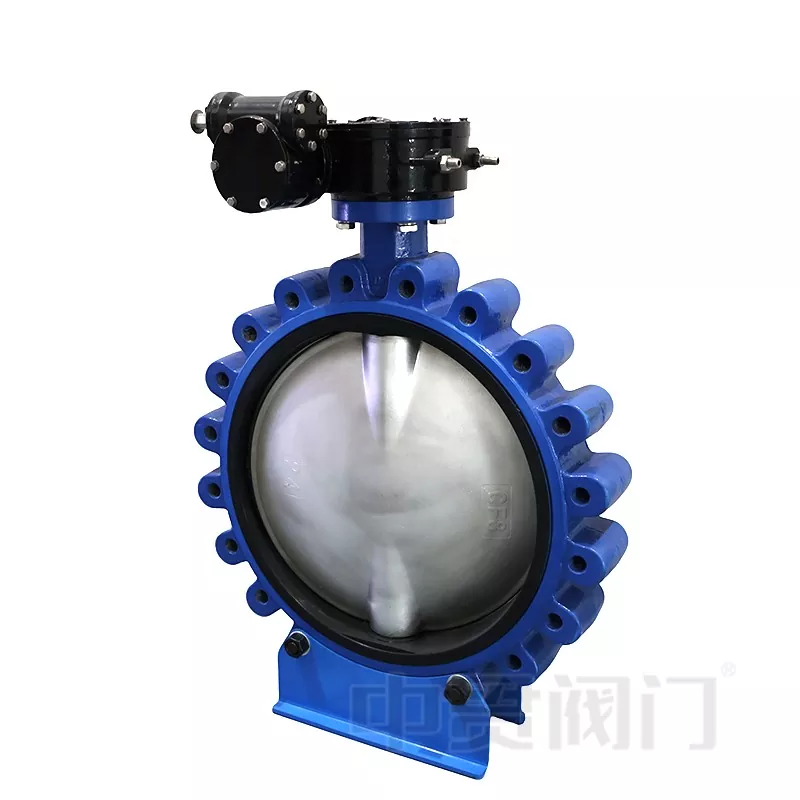

Válvula de mariposa tipo orejeta Zhongguanestá diseñado para sistemas de tuberías que requieren una instalación flexible, un cierre confiable y un mantenimiento conveniente. Como estructura de válvula de mariposa de línea central, comúnmente se selecciona paratratamiento de agua, circulación de HVAC, tuberías industriales y aplicaciones donde es necesario retirar o reparar la válvula sin afectar la disposición completa de la tubería.
En comparación con las válvulas de mariposa tipo wafer, ladiseño de conexión de terminalUtiliza orificios roscados en el cuerpo de la válvula para permitir la fijación independiente de la brida. Esta estructura es especialmente adecuada para instalaciones de final de línea, secciones de aislamiento de equipos y tuberías donde es posible que sea necesario retirar un lado de la conexión durante el mantenimiento.
El cuerpo de la válvula se puede fabricar a partir dehierro dúctil, GGG50, acero inoxidable o acero al carbono según los requisitos de presión, las características del medio y las condiciones de corrosión. La estructura de orejeta distribuye la tensión de conexión a través de múltiples puntos de fijación, mejorando la estabilidad de la instalación en tuberías expuestas a vibraciones o operación frecuente.
El disco adopta un diseño circular compacto y gira aproximadamente 90° entre las posiciones completamente abierta y completamente cerrada. Se pueden seleccionar discos de acero inoxidable u otros materiales compatibles según el medio de la tubería para mejorar la resistencia a la corrosión y el rendimiento del servicio.
El vástago de la válvula transfiere el par de funcionamiento entre el actuador y el disco. La disposición del eje centrado reduce la complejidad estructural y permite un funcionamiento suave con métodos de accionamiento manual, neumático o eléctrico.
EPDM, NBR, PTFEY se pueden seleccionar otros materiales de sellado según el medio. El EPDM se usa comúnmente para aplicaciones a base de agua, el NBR es adecuado para condiciones relacionadas con el aceite, mientras que el PTFE se considera para requisitos de resistencia química más estrictos.
En los sistemas de suministro de agua y aguas residuales, las válvulas de mariposa de orejeta se seleccionan comúnmente debido a su estructura compacta y características de fácil mantenimiento. Las configuraciones de asientos de EPDM se utilizan con frecuencia para sistemas de agua dulce, aguas residuales y circulación de agua en general donde los requisitos de compatibilidad química son moderados.
Las tuberías de HVAC y refrigeración industrial suelen requerir operaciones frecuentes de apertura y cierre. El diseño giratorio de 90°, el bajo par de operación y la longitud de instalación compacta hacen que las válvulas de mariposa de lengüeta sean adecuadas para sistemas de control de circulación con espacio de instalación limitado.
Para tuberías industriales que contienen medios corrosivos o especiales, la configuración de la válvula debe seleccionarse de acuerdo con la compatibilidad química entre el material del asiento y el medio. Se pueden considerar asientos a base de PTFE para ambientes químicos más fuertes, mientras que los materiales NBR y FKM se usan para aplicaciones relacionadas con el petróleo.
Los sistemas marinos y energéticos a menudo requieren válvulas resistentes a la corrosión y un acceso conveniente para el mantenimiento. La estructura de conexión de orejetas permite un aislamiento y reemplazo más sencillos en tuberías donde el espacio para mantenimiento es limitado.
Durante el funcionamiento, el disco gira alrededor del eje del vástago de la válvula. Cuando la válvula está completamente abierta, el disco se alinea con la dirección del flujo de la tubería, lo que reduce la resistencia y permite que el medio pase con una obstrucción mínima.
Al cerrar, el disco gira aproximadamente 90° y presiona contra el asiento de sellado para detener el flujo. Dependiendo del diseño de la válvula y del material de sellado, se puede lograr un rendimiento de cierre bidireccional.
Para aplicaciones de aceleración, la posición del disco se puede ajustar entre posiciones abierta y cerrada.
| Comparación | Válvula de mariposa tipo orejeta | Válvula de mariposa tipo oblea |
|---|---|---|
| Método de conexión | Los orificios roscados permiten la fijación de bridas independientes | Instalado entre dos bridas usando pernos pasantes |
| Mantenimiento | Adecuado para sistemas que requieren una extracción de válvulas más sencilla o una instalación al final de la línea | Más adecuado para instalación de tuberías estándar. |
| Espacio de instalación | Diseño compacto con mayor flexibilidad de conexión | Ligero y de uso común donde el espacio es limitado |
| Aplicaciones típicas | Tratamiento de agua, HVAC, tuberías industriales, sistemas sensibles al mantenimiento. | Tuberías generales de agua y servicios públicos. |

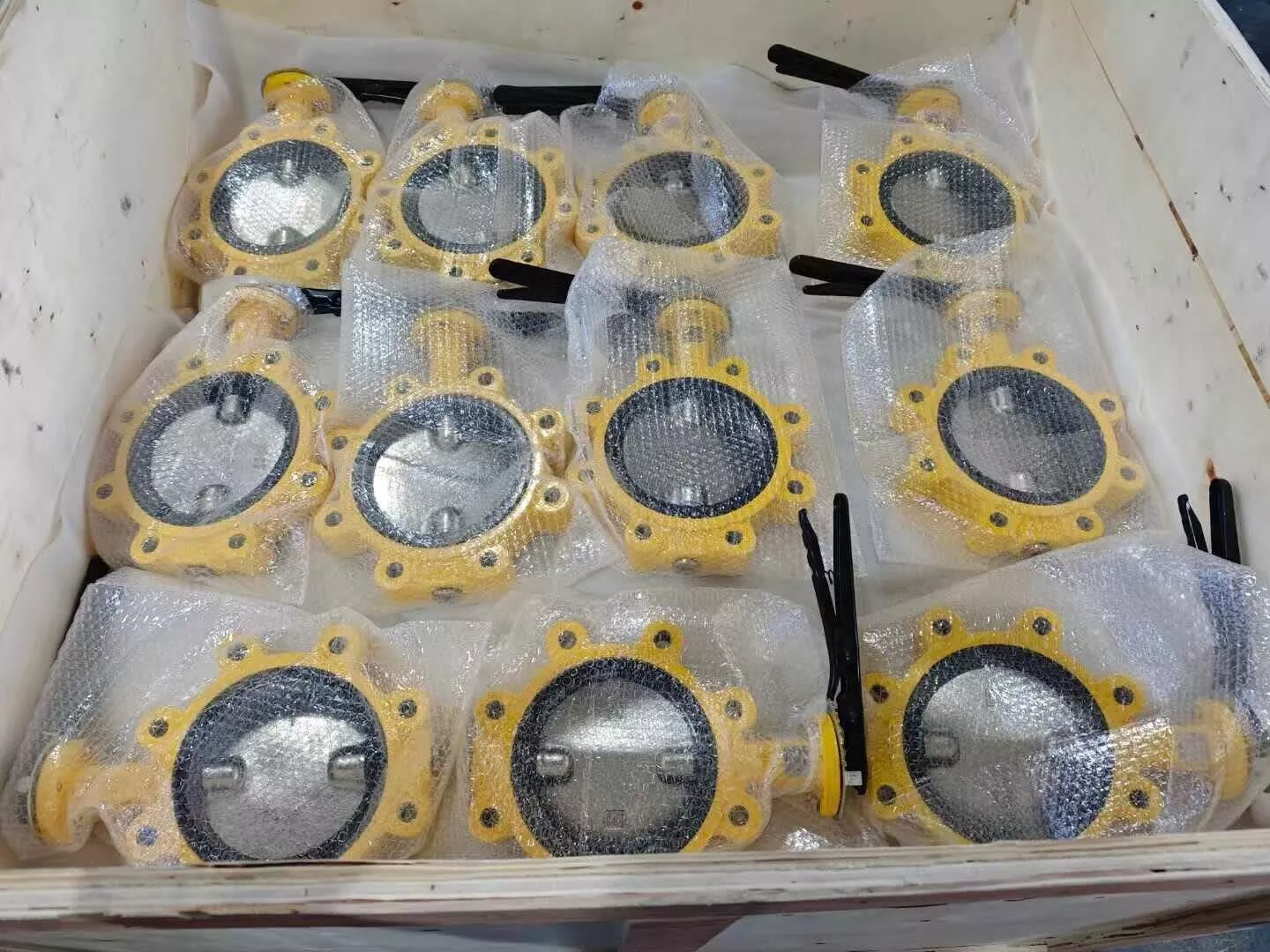

Fabricación de válvulas Zhejiang Zhongguan Co., Ltd.se ha centrado en la fabricación de válvulas durante más de 19 años, con recursos de producción ubicados en Tianjin y Wenzhou, Zhejiang. La empresa produceválvulas de mariposaincluidos los tipos wafer, lug, sección en U y brida, con diámetros de producción principales que van desde DN40 a DN1600.
El proceso de fabricación incluye el montaje de válvulas, pruebas de presión, instalación del asiento de la válvula, instalación del manguito del eje y marcado del producto. Zhongguan proporciona lo necesarioCertificados ISOpara válvulas producidas y puede proporcionarAsientos de válvula con certificación WRAScuando hace falta.
La vida útil de una válvula de mariposa de orejeta se ve afectada principalmente por las condiciones de operación, incluidas las características del medio, la temperatura, los cambios de presión, la frecuencia de operación y la calidad de la instalación. Seleccionar materiales de sellado compatibles y mantener las condiciones de funcionamiento adecuadas ayuda a reducir el desgaste prematuro de los componentes de sellado.
Sí. Las válvulas de mariposa tipo lengüeta pueden operarse mediante manijas manuales, operadores de engranajes, actuadores neumáticos o actuadores eléctricos de acuerdo con los requisitos de control de tuberías. La selección del actuador debe coincidir con el requisito de torque de la válvula, la frecuencia de operación y el sistema de automatización.
La información requerida generalmente incluye el tamaño de la válvula, la presión nominal, el estándar de conexión, el medio de la tubería, el rango de temperatura, los requisitos del material del asiento y los requisitos del actuador. Estos detalles ayudan a determinar una configuración de válvula adecuada y evitar una selección incorrecta de materiales.
La prevención de fugas depende de la selección correcta de la válvula, el material de sellado adecuado, la instalación adecuada y la inspección periódica. Durante la instalación se debe verificar la alineación de la tubería, las condiciones de la conexión de las bridas y las partículas extrañas alrededor de la superficie de sellado para mantener el rendimiento del sellado.
