Válvula de mariposa concéntrica Zhongguanla adquisición respalda aplicaciones de tratamiento de agua, aguas residuales, agua de mar, circulación de HVAC y tuberías industriales donde se requiere una estructura compacta, materiales de sellado adecuados y un rendimiento de cierre estable.Fabricación de válvulas Zhejiang Zhongguan Co., Ltd.se ha centrado en la fabricación de válvulas durante más de 20 años, con bases de producción ubicadas en Tianjin y Wenzhou, Zhejiang. La empresa combina la experiencia en producción de válvulas de mariposa con recursos de la cadena de suministro de válvulas regionales para proporcionar configuraciones de válvulas basadas en diferentes materiales de tuberías, características de los medios y entornos operativos.
Una estructura concéntrica se aplica comúnmente en sistemas de media presión.
Las tuberías de agua y alcantarillado requieren válvulas que puedan mantener el rendimiento de sellado durante el funcionamiento a largo plazo. La estructura de asiento elástico utilizada en el diseño de la válvula de mariposa concéntrica es adecuada para medios a base de agua porque el material de sellado se puede seleccionar de acuerdo con las características químicas de la tubería.
EPDMy los asientos HTEPDM se seleccionan comúnmente para aplicaciones de agua dulce, aguas residuales y agua de mar debido a su resistencia al agua, la intemperie y la exposición al ozono. La estructura interna simplificada también reduce las áreas donde se acumulan sedimentos y partículas.
Los sistemas de agua de mar requieren atención a la resistencia a la corrosión porque el contenido de sal puede acelerar el deterioro del material. Zhongguan ofrece combinaciones de materiales que incluyen discos resistentes a la corrosión y diferentes materiales de asiento según las condiciones operativas del agua de mar.
El cuerpo de la válvula se puede proteger con un recubrimiento epoxi de aproximadamente 250 μm, mientras que el material de sellado se puede seleccionar de acuerdo con los requisitos reales del medio. Cuando se requiere una mayor resistencia química, se pueden considerar materiales a base de PTFE o compuestos de caucho adecuados.
Los sistemas de calefacción, ventilación, aire acondicionado y refrigeración industrial a menudo requieren operaciones frecuentes de apertura y cierre. El diseño concéntrico proporciona características de par de operación bajo y se puede combinar con diferentes configuraciones de actuador según los requisitos de control.
La estructura compacta lo hace adecuado para sistemas de tuberías donde el espacio de instalación es limitado, mientras que la oblea yarrastrarLos tipos de conexión brindan flexibilidad para diferentes diseños de tuberías.
La estructura concéntrica alinea el vástago de la válvula, el centro del disco y la línea central del cuerpo en el mismo eje. En comparación con las estructuras de válvulas de mariposa excéntricas, este diseño proporciona una disposición de sellado más simple y reduce las limitaciones de la dirección de instalación.
La característica de sellado bidireccional permite la instalación sin restricciones estrictas de dirección del flujo en muchas aplicaciones de tuberías. Esto reduce la posibilidad de errores de instalación causados por una orientación incorrecta de la válvula, especialmente en grandes sistemas de circulación y suministro de agua donde se instalan varias válvulas.
El rango de rendimiento de una válvula de mariposa depende en gran medida de la selección del material del asiento. La válvula de mariposa concéntrica Zhongguan se puede configurar con diferentes materiales de sellado, lo que permite que la misma estructura básica de válvula se adapte a diferentes condiciones operativas.
EPDM y HTEPDM son principalmente adecuados para aplicaciones relacionadas con el agua, mientras queNBR, HNBR y XNBR se seleccionan para medios que contienen aceite. Los materiales a base de PTFE se utilizan cuando se requiere una mayor resistencia química.
Esta flexibilidad del material reduce la necesidad de estructuras de válvulas completamente diferentes cuando cambian las condiciones de la tubería. El diseño del cuerpo de la válvula puede permanecer consistente mientras el sistema de sellado se ajusta según el medio.
En comparación con las válvulas de mariposa excéntricas con asiento metálico, las válvulas de mariposa concéntricas generalmente tienen una estructura interna más simple y un peso total menor.
Esto proporciona ventajas prácticas en grandes proyectos de tuberías porque los procedimientos de transporte, instalación y mantenimiento se vuelven más fáciles de gestionar. El diseño del asiento elástico también permite el mantenimiento mediante el reemplazo del asiento en lugar de reemplazar el conjunto completo de la válvula en muchas aplicaciones.
Zhongguan produce válvulas de mariposa que cubren principalmente de DN40 a DN1600, incluidos los tipos wafer, lug, sección en U y brida.

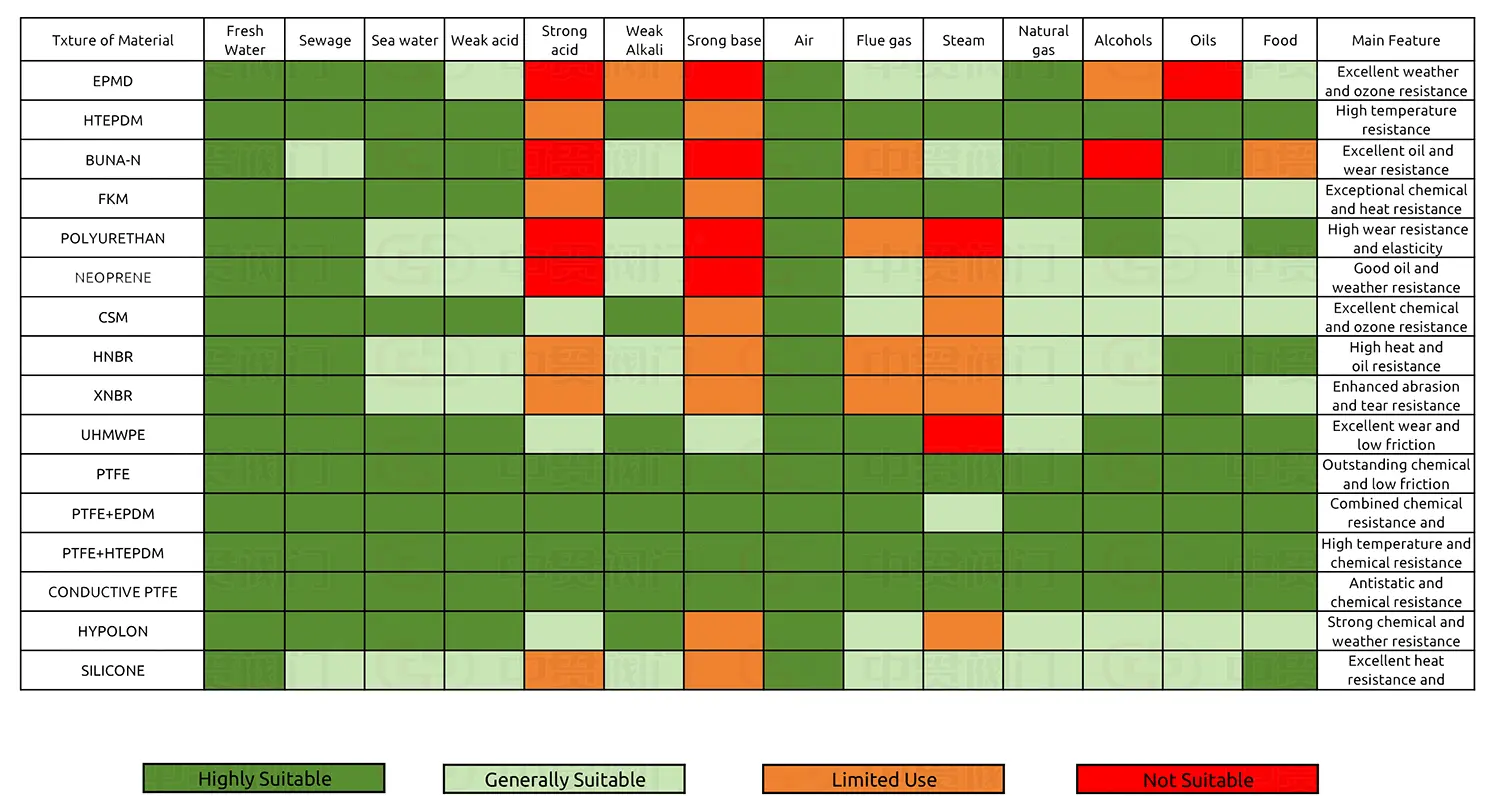

Los diferentes materiales de caucho y polímeros tienen diferentes características de resistencia al agua, productos químicos, aceite, temperatura y medios especiales.
| Material del asiento | Medios adecuados | Características de los materiales |
| EPDM | Agua dulce, aguas residuales, agua de mar, aire, gases de combustión. | Buena compatibilidad con el agua, resistencia a la intemperie y resistencia al ozono; inadecuado para aceite mineral |
| HTEPDM | Agua a mayor temperatura, agua de mar y condiciones de vapor. | Rendimiento de temperatura mejorado en comparación con el EPDM estándar |
| NBR (BUNA-N) | Aceite mineral y medios que contienen aceite. | Buena resistencia al aceite y resistencia al desgaste. |
| HNBR/XNBR | Aplicaciones industriales relacionadas con el desgaste y el aceite | Resistencia mejorada en comparación con el NBR convencional. |
| FKM | Medios químicos y condiciones de mayor temperatura. | Fuerte resistencia química y a la temperatura |
| PTFE | Ácido fuerte, álcali fuerte, medios químicos corrosivos. | Excelente estabilidad química y baja fricción. |
| PTFE + EPDM | Aplicaciones de combinación de agua y productos químicos. | Combina la resistencia química del PTFE con la elasticidad del caucho. |
| PTFE + HTEPDM | Aplicaciones químicas de mayor temperatura | Adecuado para entornos químicos complejos |
| PTFE conductor | Tuberías químicas antiestáticas | Mantiene la resistencia del PTFE con propiedades conductoras. |
| Silicona | Aplicaciones de alimentos y limpieza a alta temperatura | Resistencia al calor y compatibilidad con medios limpios |
Para sistemas de suministro de agua, tratamiento de aguas residuales y agua de mar, comúnmente se seleccionan EPDM y HTEPDM porque estos materiales funcionan bien en ambientes a base de agua. Sin embargo, no son adecuados para el contacto con aceites minerales.
Para oleoductos, los materiales NBR, HNBR, XNBR o FKM son más adecuados porque proporcionan una mejor resistencia contra la hinchazón del aceite y el deterioro del sellado.
Para tuberías químicas que contienen medios agresivos, los materiales compuestos de PTFE y PTFE brindan una compatibilidad química más amplia. El PTFE conductor también se puede considerar cuando existen requisitos antiestáticos.
Para el procesamiento de alimentos o aplicaciones limpias a alta temperatura, se pueden seleccionar silicona y otros materiales de sellado compatibles con alimentos adecuados según las condiciones de funcionamiento.
Se seleccionan diferentes diseños de válvulas de mariposa según las condiciones de funcionamiento. La estructura concéntrica se aplica comúnmente en tuberías de agua, servicios públicos y tuberías industriales en general, mientras que las estructuras excéntricas a menudo se consideran para aplicaciones de mayor temperatura, mayor presión o sellado de metales.
| Artículo de comparación | Válvula de mariposa concéntrica | Válvula de mariposa doble excéntrica | Válvula de mariposa triple excéntrica |
| Diseño de sellado | Sellado de asiento elástico con estructura de disco centrado. | Diseño de eje y disco desplazado | Estructura multidesplazada con sellado metálico. |
| Requisito de instalación | Capacidad de sellado bidireccional | Muchos diseños requieren atención a la dirección del flujo. | Generalmente requiere la dirección de instalación correcta |
| Opciones de asiento | Series EPDM, NBR, FKM, PTFE, Silicona y otros materiales | Asiento blando o de metal según el diseño | Principalmente soluciones de asientos metálicos. |
| Peso estructural | Estructura ligera | Peso medio | Mayor peso debido a la estructura compleja |
| Mantenimiento | Estructura de reemplazo de asiento simple | Sistema de sellado más complejo | Mayor complejidad de mantenimiento |
| Aplicaciones típicas | Agua, aguas residuales, agua de mar, HVAC, medios químicos débiles | Aplicaciones industriales de temperatura media | Aplicaciones de alta temperatura y alta presión |

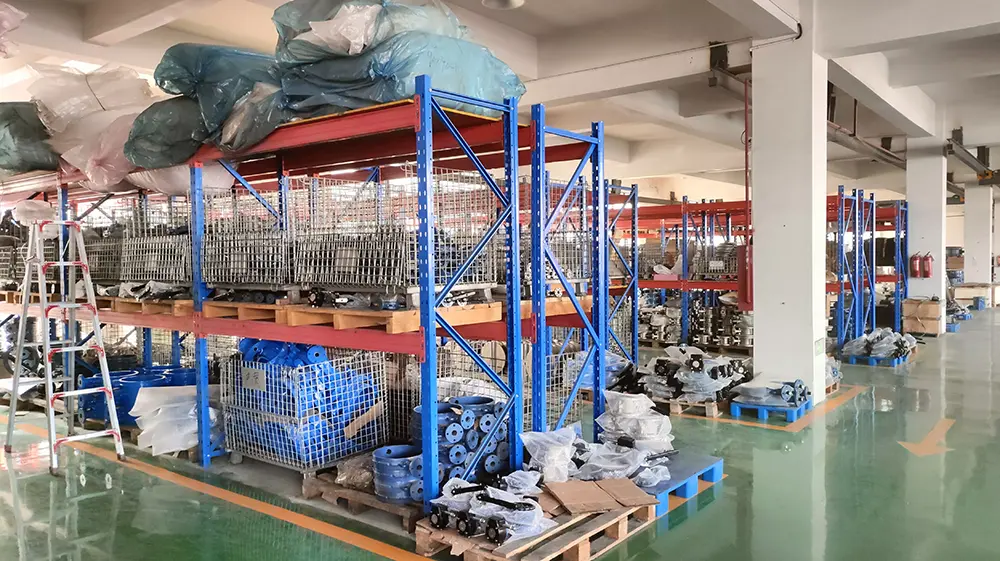

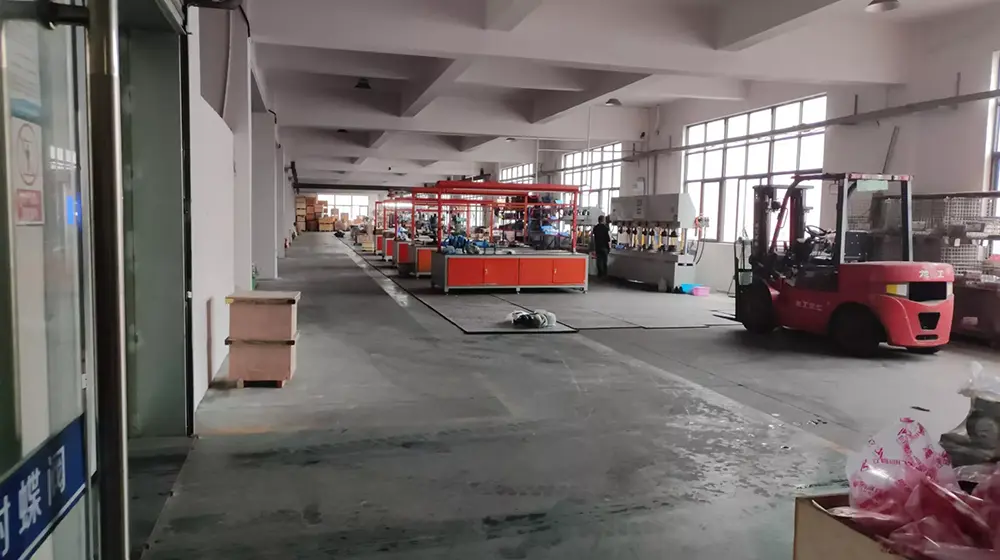

Fabricación de válvulas Zhejiang Zhongguan Co., Ltd. está ubicada en Oubei, Yongjia, Wenzhou, Zhejiang, un área conocida por la fabricación de bombas y válvulas. La empresa tiene más de 20 años de experiencia en la industria de válvulas y opera recursos de producción tanto en Tianjin como en Wenzhou.
El sistema de producción cubre la fabricación, el montaje, las pruebas de presión, la instalación del asiento de la válvula, la instalación del manguito del eje y el marcado del producto de válvulas de mariposa. La principal gama de producción de válvulas de mariposa incluye DN40 a DN1600, y abarca diseños de oblea, orejeta, sección en U y brida.
Zhongguan ha requeridoCertificados ISOpara válvulas producidas y puede proporcionarAsientos de válvula con certificación WRAScuando hace falta.
Antes de la instalación, se deben limpiar las superficies de sellado de la tubería y la válvula para eliminar el polvo, la arena y otras partículas que puedan afectar el rendimiento del sellado. La alineación de la brida se debe verificar cuidadosamente porque la tensión de instalación desigual puede influir en el funcionamiento de la válvula.
Durante la instalación, se debe confirmar la conexión del actuador para garantizar un movimiento de apertura y cierre suave. El par del actuador debe coincidir con los requisitos de funcionamiento de la válvula para evitar una fuerza excesiva o un funcionamiento insuficiente.
Durante el transporte, se debe colocar equipo de elevación alrededor del cuerpo de la válvula en lugar del actuador o el vástago de la válvula para proteger los componentes de la transmisión.
La inspección periódica debe incluir la verificación del funcionamiento de la válvula, el estado del actuador y los requisitos de lubricación según el entorno de instalación. Es posible que se requiera protección adicional para actuadores instalados en exteriores o en condiciones adversas.
Los medios aplicables dependen del material del asiento seleccionado. El EPDM se usa comúnmente para sistemas de agua y alcantarillado, los materiales a base de NBR son adecuados para medios relacionados con el petróleo y los materiales de PTFE se usan para ambientes químicos más fuertes.
La selección debe considerar el tipo de medio, la temperatura, la concentración química y la frecuencia de operación. Zhongguan selecciona materiales de sellado adecuados según las condiciones reales de la tubería.
Sí. Con materiales resistentes a la corrosión adecuados, incluida la selección adecuada del asiento y los materiales de los componentes internos, se puede aplicar en tuberías relacionadas con agua de mar.
Las válvulas de mariposa Zhongguan cubren principalmente clasificaciones de presión PN10-PN16, que se usan comúnmente en sistemas de tuberías industriales, de servicios públicos y de agua.
Válvula de mariposa concéntrica ZhongguanCombina una estructura compacta con múltiples opciones de materiales de sellado, lo que permite que la configuración de la válvula se adapte a diferentes medios de tubería y condiciones de operación. A través de una experiencia a largo plazo en la fabricación de válvulas, control de selección de materiales y procesos de inspección de producción, Zhongguan proporciona configuraciones de válvulas para tratamiento de agua, sistemas marinos, circulación HVAC y aplicaciones de tuberías industriales.
