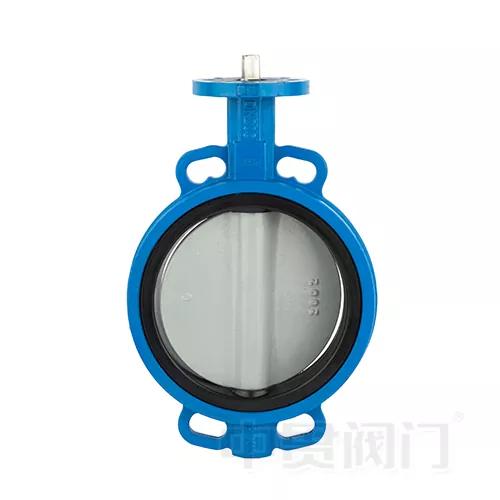

Válvula de mariposa tipo oblea

La válvula de mariposa tipo oblea Zhongguan Valve presenta un diseño compacto que ahorra espacio, lo que la convierte en la mejor opción para sistemas de tuberías de media y baja presión. Diseñado con una estructura de sujeción única, se instala perfectamente entre bridas sin necesidad de orificios para pernos adicionales, lo que reduce significativamente el tiempo y los costos de instalación.

Utilizando materiales de alta resistencia y tecnología de sellado avanzada, nuestras válvulas de mariposa garantizan un rendimiento sin fugas, una baja caída de presión y un control de fluido estable a largo plazo en las industrias de tratamiento de agua, petroquímica, energía y calefacción.

Especificaciones técnicas y selección de materiales

Para cumplir con diversos estándares industriales globales, ofrecemos una sólida gama de configuraciones de materiales adaptadas a sus condiciones de trabajo específicas:

¿Por qué elegir la válvula Zhongguan?

1. Servicios de personalización OEM y ODM (con certificación)

Con más de 19 años de experiencia arraigada y dos bases de fabricación especializadas en Tianjin (válvulas de agua) y Wenzhou (válvulas industriales), brindamos servicios OEM y ODM a gran escala.

Ingeniería a medida: dimensiones personalizadas, índices de presión, logotipos y acabados de pintura específicos (por ejemplo, personalización del color del recubrimiento epoxi).

Estándares internacionales: nuestras válvulas están diseñadas, fabricadas y probadas para cumplir con estándares globales que incluyen API, ANSI, DIN, JIS y GB.

Calidad certificada: Todos los productos cuentan con trazabilidad completa del material, certificaciones de prueba de presión y cumplen con las normas ISO 9001.

Leyenda: Nuestras instalaciones de pruebas de última generación garantizan que cada válvula pase estrictas pruebas de presión antes de su envío.

2. Asociaciones globales y casos de éxito

Zhongguan Valve ha establecido asociaciones sostenibles y de alta confianza con contratistas EPC, autoridades municipales de agua y distribuidores industriales en Europa, el Sudeste Asiático, Medio Oriente y América. Al unir con éxito la cadena de suministro de válvulas de agua de hierro fundido del norte de China y la cadena de suministro de válvulas de acero industriales del sur de China, brindamos una experiencia de abastecimiento integral y sin interrupciones.

Leyenda: Válvulas de mariposa tipo oblea de Zhongguan que funcionan de manera confiable en una planta de tratamiento de agua municipal a gran escala en el extranjero.

3. Excelencia en producción y potencia técnica

Nuestras bases de Wenzhou y Tianjin albergan líneas de producción completas y avanzadas, lo que elimina los costos de intermediarios y garantiza una rentabilidad inmejorable:

Equipo avanzado: Equipado con máquinas profesionales de prueba de presión de válvulas, maquinaria de ensamblaje de asientos de válvulas de precisión, equipo de instalación de manguitos de eje y sistemas automáticos de marcado láser.

Equipo de expertos: respaldado por profesionales con más de 20 años de experiencia técnica, lo que garantiza un diseño rápido de soluciones y un control de calidad sólido desde la fundición hasta el ensamblaje final.

Embalaje, envío y servicio posventa

Entendemos que la entrega segura y el soporte continuo son vitales para la continuidad de su negocio.

Embalaje y logística seguros

Embalaje estándar de exportación: Las válvulas se envuelven individualmente en bolsas protectoras de burbujas/película plástica, se les colocan tapas en los extremos y se empaquetan de forma segura en cajas de madera resistentes y aptas para el transporte marítimo (libres de fumigación) para evitar daños durante el transporte.

Envío flexible: ubicados cerca de los principales centros de envío (puertos de Ningbo/Shanghai), ofrecemos términos FOB, CIF o CFR flexibles con soporte de seguimiento en tiempo real.

ProfesionalGarantía posventa

Garantía de 12 a 18 meses: Ofrecemos una garantía operativa estándar de 12 meses (hasta 18 meses a partir de la fecha de envío) contra defectos de fabricación.

Soporte técnico 24 horas al día, 7 días a la semana: nuestro equipo de ingeniería brinda orientación remota sobre instalación, capacitación en mantenimiento y resolución de problemas para garantizar un rendimiento óptimo de la tubería.

Piezas de repuesto de respuesta rápida: Envío rápido de asientos, discos o actuadores de repuesto para minimizar el tiempo de inactividad de su sistema.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la principal diferencia entre una válvula de mariposa Wafer y una válvula de mariposa Lug?

La principal diferencia radica en cómo se instalan y manipulan en la tubería:

Tipo Wafer: Se instala sujetando la válvula entre dos bridas de tubería utilizando pernos largos que atraviesan todo el cuerpo de la válvula. Es más compacto, liviano y rentable, pero no se puede utilizar para servicios sin salida (aislando un lado de la tubería).

Tipo de orejeta: Tiene inserciones metálicas roscadas (orejas) que rodean el cuerpo de la válvula. Permite enroscar pernos directamente en las orejetas desde ambos lados, lo que permite desconectar la tubería aguas abajo mientras mantiene el lado aguas arriba bajo presión.

P2: ¿Cuál es el estándar de fuga para las válvulas de mariposa tipo oblea de Zhongguan?

Nuestras válvulas de mariposa de sellado suave (asientos de EPDM/NBR/PTFE) están diseñadas y probadas para lograr cero fugas (cierre hermético), conforme a las normas API 598 o EN 12266-1 Clase A. Para las válvulas con asiento de metal a metal, cumplimos con estrictas tasas de fuga permitidas a nivel internacional.

P3: ¿Cómo selecciono el material de asiento adecuado (EPDM, NBR o PTFE)?

La selección del material depende completamente del medio fluido y de la temperatura de funcionamiento:

EPDM: Ideal para agua, agua caliente, aguas residuales y ácidos de baja concentración. Rango de temperatura: $-20^\circ\text{C}$ a $+120^\circ\text{C}$.

NBR: Ideal para aceites, hidrocarburos y aire. Rango de temperatura: $-10^\circ\text{C}$ a $+80^\circ\text{C}$.

PTFE (Teflón): Resistencia superior a productos químicos fuertes, ácidos, álcalis y aplicaciones alimentarias/farmacéuticas. Rango de temperatura: $-30^\circ\text{C}$ a $+150^\circ\text{C}$.

P4: ¿Aceptan pedidos OEM/ODM y cuál es su cantidad mínima de pedido (MOQ)?

Sí, admitimos totalmente la personalización OEM y ODM (logotipos, colores, placas de identificación y materiales personalizados).

Para tamaños estándar (DN40 - DN300) en materiales comunes, ofrecemos MOQ flexibles para respaldar pedidos de prueba iniciales.

Para tamaños grandes (hasta DN1600) o aleaciones especiales, la cantidad mínima de pedido suele ser de 1 pieza. Comuníquese con nuestro equipo de ventas con sus requisitos específicos para obtener una cotización personalizada.

P5: ¿Qué pruebas de control de calidad realizan antes del envío?

Cada válvula fabricada por Zhongguan se somete a una prueba de doble presión al 100 % antes de salir de nuestra fábrica. Esto incluye:

Prueba hidrostática Shell: Verificación de la integridad estructural del cuerpo de la válvula.

Prueba de fugas del asiento: Garantizar cero fugas a presiones operativas máximas.

Podemos proporcionar certificados de prueba de fábrica (MTC) e informes de pruebas de presión con cada envío.

P6: ¿Cuál es su plazo de producción estándar?

Artículos en stock / Componentes estándar: 7 a 10 días.

Producción por lotes (pedidos estándar): 15 a 25 días.

Pedidos personalizados o de gran escala (DN600+): 30 a 45 días, según la complejidad y el calendario de fundición.
