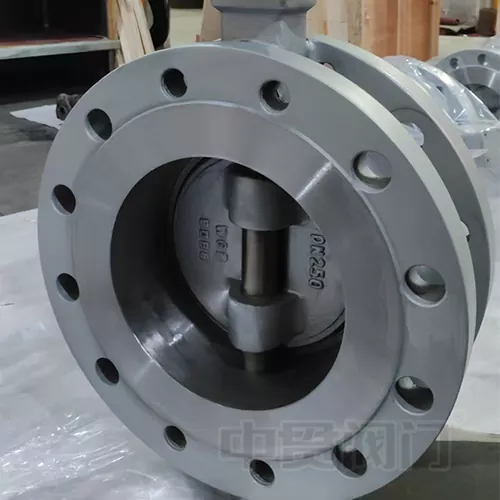

A válvula de mariposaes una tubería de uso común para transmitir fluidos en aplicaciones industriales. Tiene una amplia gama de aplicaciones, como el procesamiento químico, la metalurgia, los generadores de gas, el gas de carbón, el gas natural, el gas de petróleo licuado y los sistemas de aire caliente/frío.
El principio de funcionamiento de una válvula de mariposa implica regular el flujo de medio fluido a través de una placa de mariposa. La placa de mariposa se coloca verticalmente dentro de la tubería. Tiene forma de disco y gira alrededor de un eje dentro del cuerpo de la válvula. Al operar el vástago de la válvula, el ángulo de desviación de la placa de mariposa se puede ajustar para controlar la velocidad de flujo del medio fluido.
Hay muchos tipos diferentes deválvula de mariposaS, como válvulas concéntricas de mariposa, válvulas de mariposa de desplazamiento único, válvulas de mariposa de doble despliegue y válvulas de mariposa triple de compensación. La característica de una válvula de mariposa concéntrica es que el eje del vástago de la válvula, el centro de la placa de mariposa circular y el centro del cuerpo de la válvula están todos en el mismo punto. Este tipo de válvula de mariposa tiene una estructura simple y es fácil de fabricar. Sin embargo, su inconveniente es que la placa de mariposa está constantemente en fricción con el asiento de la válvula, lo que lleva a un desgaste rápido. La válvula de mariposa de desplazamiento único aborda este problema. Separa el eje del vástago de la válvula del centro de la placa de mariposa, aliviando la compresión entre la placa de mariposa y el asiento de la válvula. Al compensar el centro del vástago de la válvula tanto del centro de placa de mariposa como del centro del cuerpo de la válvula, obtenemos una válvula de mariposa de doble desplazamiento. Esta estructura reduce efectivamente la fricción entre la placa de mariposa y el asiento de la válvula, minimizando el desgaste y extendiendo significativamente la vida útil de la válvula. Sin embargo, las válvulas de mariposa de doble desplazamiento también tienen inconvenientes al manejar medios fluidos a alta temperatura. Si se utilizan sellos duros resistentes a la temperatura a alta temperatura, el medio es propenso a la fuga. Por otro lado, si se usan sellos blandos, no pueden soportar altas temperaturas. Para abordar este problema, la triple compensaciónválvula de mariposafue desarrollado. El tercer desplazamiento separa el eje de la superficie de sellado de la placa de mariposa cónica del eje del cuerpo de la válvula cilíndrica, transformando la sección transversal de sellado de la placa de mariposa de circular a elíptica. Esto cambia el sello posicional original a un sello de par, logrando el sellado a través de la presión de contacto del asiento de la válvula.
