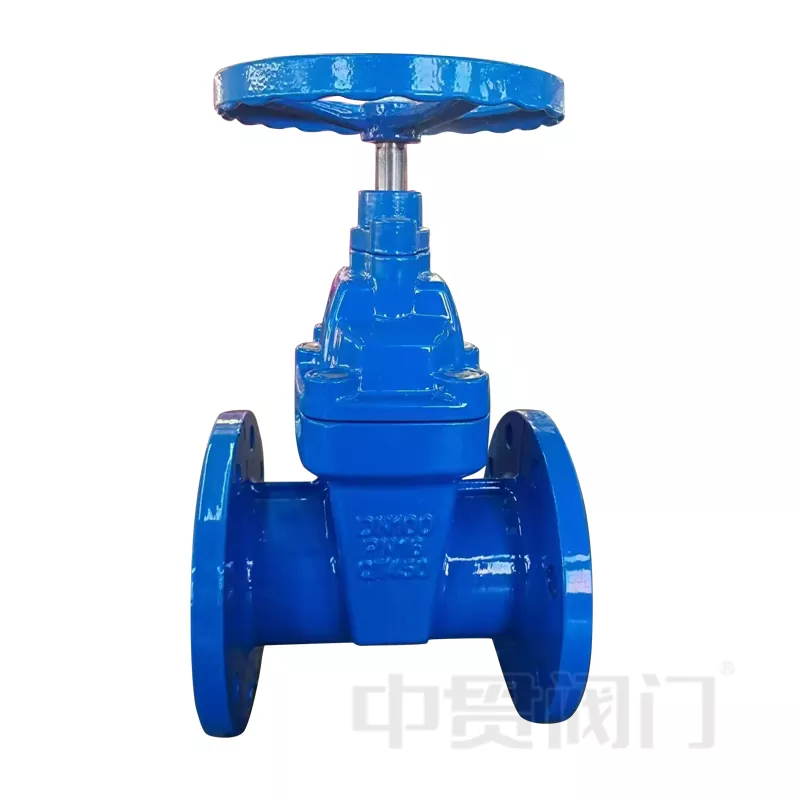

Válvula de compuerta con sello de latón JIS 5k o 10k

Como proveedor chino, la válvula de compuerta con sello de latón JIS 5k o 10k de Zhongguan Valve es un producto de válvula de compuerta fabricado estrictamente de acuerdo con los estándares industriales japoneses y se usa ampliamente en el mercado del sudeste asiático. Este producto cumple con JIS B2032 (estándar de válvula de compuerta) y JIS B2071/JIS B2220 (estándares de extremo de brida) y se utiliza principalmente en sistemas de tuberías para medios comunes como agua, vapor y aceite.

Descripción detallada

Estándares y clasificación de presión

Esta válvula de compuerta con sello de latón JIS de 5k o 10k se produce para cumplir con los requisitos comunes de tuberías JIS y es fácil de combinar con los sistemas estándar japoneses existentes.

Estándar de diseño:

JIS B2032 (válvula de compuerta)

Estándar de brida:

JIS B2220

Clase de presión:

JIS 5K – adecuado para sistemas de baja presión

JIS 10K: aproximadamente PN16 (1,6 MPa)

Rango de tamaño nominal:

DN15-DN600

1/2" – 24"

(El rango de tamaño real depende de la capacidad de producción)

Parámetros técnicos

Parámetros técnicos: válvula de compuerta con sello de latón JIS 5K / 10K

Descripción de estructura y material

La válvula de compuerta con sello de latón JIS de 5k o 10k adopta una estructura clásica y confiable, centrándose en la durabilidad y la estabilidad del sellado.

• Cuerpo de válvula y capó

Material: Latón o Bronce (Cobre Fundido)

Buena resistencia a la corrosión

Adecuado para medios no corrosivos como agua y vapor.

Ampliamente utilizado en sistemas industriales y de construcción.

Superficie de sellado de metal de aleación de cobre.

Superficie niquelada o cromada opcional para mejorar la resistencia al desgaste

Opción de sello blando disponible (PTFE) para condiciones de trabajo especiales

• Conexión y operación

Conexión bridada, totalmente compatible con tuberías estándar JIS.

Operación estándar: Volante

Opcional: Caja de cambios (para tamaños grandes), Actuador eléctrico (demanda de automatización)

Ventajas del producto

Diseño de sello de metal de latón.

Mejor resistencia a altas temperaturas en comparación con los sellos de goma

Rendimiento de sellado estable durante el uso a largo plazo

Resistencia al flujo bajoance

Diseño de paso total

Pérdida de presión reducida, adecuada para tuberías de alto flujo.

LLarga vida útil

El material de latón resiste la incrustación y la oxidación.

Baja frecuencia de mantenimiento

Amplia gama de aplicaciones

Sistemas de agua

Tuberías de vapor

Petróleo y medios industriales en general.

(Para medios corrosivos, se recomienda un tratamiento especial del material)

Principio de funcionamiento

La válvula funciona girando el volante para mover el vástago y la placa de compuerta hacia arriba o hacia abajo:

Cuando está completamente abierto, el paso de flujo es recto y sin obstrucciones.

Cuando están cerradas, las superficies de sellado de aleación de cobre encajan perfectamente para evitar fugas.

La estructura simple garantiza un funcionamiento estable y un mantenimiento sencillo

Este diseño hace que la válvula sea adecuada para aperturas y cierres frecuentes en sistemas industriales y de construcción.

Aplicaciones típicas

Industria química

Plantas farmacéuticas Fábricas de procesamiento de alimentos

Sistemas de construcción

sistemas de climatización

Abastecimiento y drenaje de agua.

Sistemas de energía y calefacción

Tuberías de vapor para salas de calderas

Estaciones de intercambio de calor
