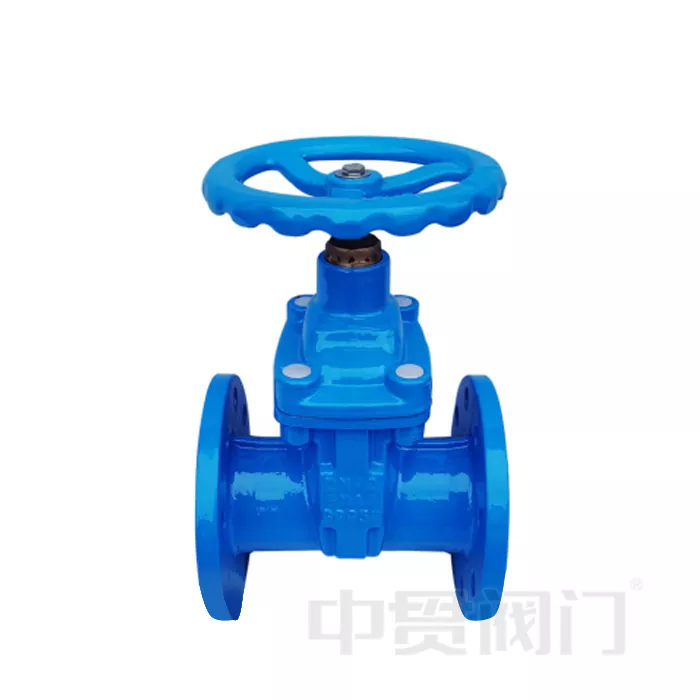

Válvula de compuerta de asiento resistente con diseño de vástago no ascendente

Diseño de vástago oculto: la tuerca del vástago de la válvula está conectada a la placa de compuerta, y cuando la válvula se abre y se cierra, el vástago de la válvula solo gira sin levantarse (impulsado por el volante o la caja de cambios), lo que ahorra espacio de instalación y es adecuado para entornos subterráneos o estrechos.

Sello elástico suave: la placa de compuerta está cubierta con materiales elásticos como caucho o poliuretano (proceso de encapsulación integral), formando un ajuste perfecto con el asiento de la válvula, con un buen rendimiento de sellado y puede compensar un ligero desgaste.

Material del cuerpo de la válvula: generalmente hierro fundido (HT200, QT400), hierro dúctil o acero inoxidable, y la cavidad interior está recubierta con resina epoxi para protección contra la corrosión.

Diseño sin orificios de desvío: Algunos modelos de placas de compuerta son estructuras sólidas, adecuadas para condiciones de trabajo completamente abiertas/completamente cerradas y no adecuadas para regular el flujo.

Los cuatro elementos anteriores son la estructura básica de la válvula de compuerta de asiento resistente con diseño de vástago no ascendente

Solicitud

Abastecimiento municipal de agua: red principal de tuberías, sistema secundario de abastecimiento de agua.

Sistema de protección contra incendios: tubería de protección contra incendios húmeda/seca.

Tuberías de construcción: Suministro y drenaje de agua de construcción, agua circulante de HVAC.

Campo industrial: tratamiento de aguas residuales, medios químicos (el material de sellado debe seleccionarse según el medio)

¿Cuáles son las características principales de la válvula de compuerta de asiento elástico con diseño de vástago no ascendente?

Sellado bidireccional: puede sellar eficazmente tanto bajo presión directa como inversa, sin estar restringido por la dirección del flujo del medio.

Baja resistencia al flujo: cuando está completamente abierto, el canal es recto, con baja resistencia al fluido, adecuado para situaciones de alto flujo.

Resistente a la corrosión y duradero: el cuerpo de la válvula suele estar recubierto con resina epoxi y el sello de goma es resistente a la corrosión y tiene una larga vida útil.

Mantenimiento sencillo: el anillo de sellado se puede reemplazar y algunos diseños admiten el mantenimiento en línea sin desmontar la válvula.

Medios aplicables: medios no corrosivos como agua, aguas residuales, aire, etc. (temperatura generalmente ≤80 ℃).

Personalización y certificación OEM/ODM

Soporte de personalización total

Opciones de elementos de personalización

Color del cuerpo Serie de colores RAL disponibles (Estándar: Azul RAL 5005)

Espesor del recubrimiento Recubrimiento en polvo epoxi, ajustable de 250 a 400 micras

Logotipo fundido en el cuerpo / Marcado láser / Placa de identificación de acero inoxidable

Modo de operación Volante / Caja de cambios / Actuador eléctrico / Actuador neumático

Brida Estándar GB / ANSI / BS / DIN / JIS opcional

Empaque Empaque de exportación neutro / Empaque de marca del cliente

Certificaciones y Estándares: Sistema de Gestión de Calidad ISO 9001:2015. Cumple con GB/T 24924, AWWA C509, EN 1171. Informe de prueba de fábrica con sello CNAS disponible por lote. Puede proporcionar Certificado de Origen, Formulario E, CIQ a pedido.

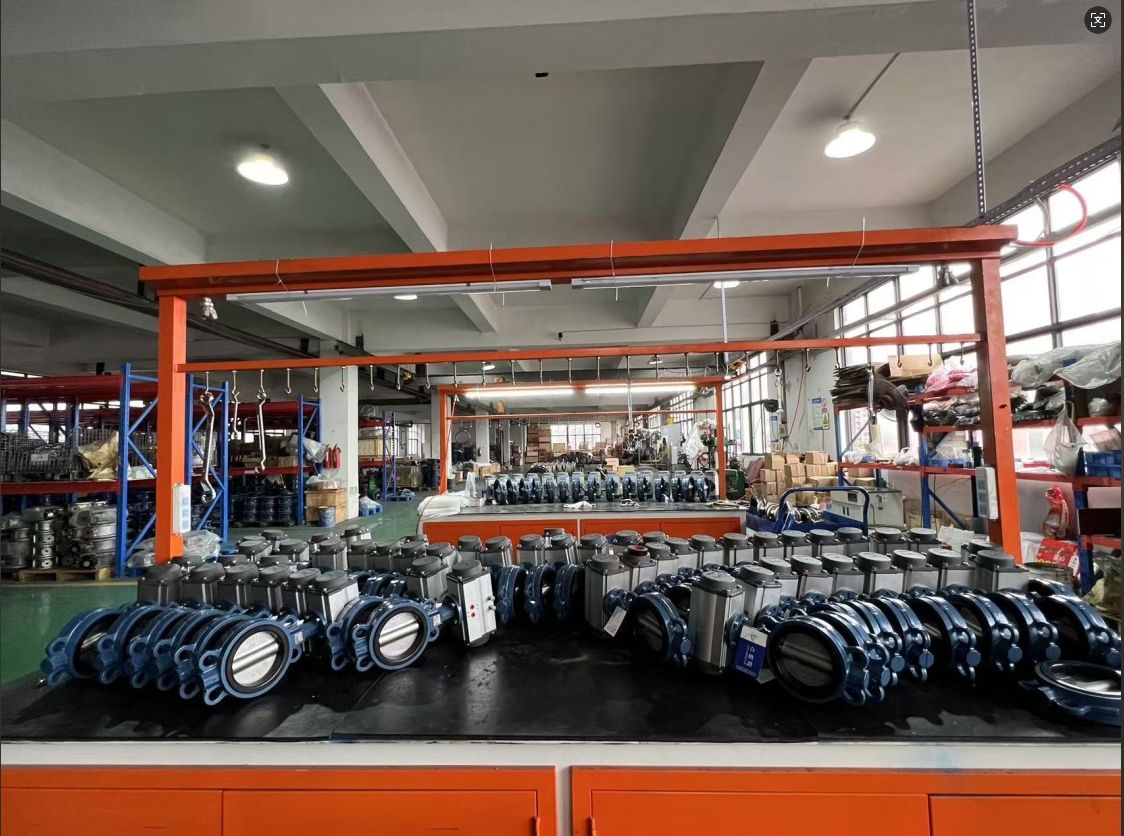

Fuerza de fábrica y producción

Incluso cuando las temperaturas del verano superan los 38°C (100°F), nuestros trabajadores de primera línea permanecen de servicio, trabajando horas extras para garantizar la producción y entrega oportuna de válvulas de mariposa, válvulas de compuerta, válvulas de bola y otros productos principales para clientes nacionales y extranjeros. Recientemente hemos completado la producción de múltiples pedidos en el extranjero, que consisten principalmente en válvulas de mariposa y válvulas de compuerta, que han sido empaquetadas y enviadas sin problemas a los países de los clientes.

Información de la exposición

Asistiremos a ASIAWATER 2026 en Kuala Lumpur, Malasia (abril de 2026). Bienvenido a visitar nuestro stand.

Servicio posventa y detalles de envío

Cada válvula se somete a estrictas pruebas de presión e inspección de materiales antes de salir de fábrica. Garantía disponible de 12 a 18 meses según los términos del contrato.

Plazo de entrega de la muestra: 7 días para tamaños estándar (DN50-DN300). Plazo de entrega de pedidos al por mayor: 30 días para pedidos de contenedores.

Embalaje para exportación: Embalaje estándar en caja/pallet de madera con certificación de fumigación. Caras de brida protegidas con tapas de plástico. Soporte de repuestos: Anillos de asiento de caucho, juntas tóricas y tuercas de vástago disponibles por 5 años.

Aplicaciones industriales

De nuestra experiencia real en proyectos:

Planta de galvanoplastia en Zhejiang: reemplazada por válvulas de bola de PVC Zhongguan, resolvió el problema de corrosión a largo plazo y ahorró casi 200 000 RMB en costos de mantenimiento anual.

Planta de tratamiento de aguas residuales en Shandong: después de una evaluación in situ realizada por nuestro equipo técnico, se reemplazaron las válvulas originales de acero inoxidable por válvulas Zhongguan y la vida útil se extendió de 6 meses a más de 5 años.

Gran empresa farmacéutica en Jiangsu: después de cambiar a soluciones de válvulas Zhongguan en toda la línea, la frecuencia de mantenimiento se redujo significativamente y la pureza del producto aumentó en un 0,3 %.

Nuestros antecedentes de fábrica

Zhejiang Zhongguan Valve Manufacture Co., Ltd. se fundó en 2019 con un equipo de más de 19 años de experiencia en la industria de válvulas. Ubicado en Oubei, Yongjia, Wenzhou, Zhejiang (la ciudad natal de bombas y válvulas). Tenemos dos bases de producción en Tianjin y Wenzhou.

Productos principales: Válvulas de mariposa, válvulas de compuerta, válvulas de bola, válvulas de retención, filtros, válvulas de control. Rango de tamaños: DN40 a DN1600 (tamaños más grandes disponibles bajo pedido).

Integración de la cadena de suministro: la base norte se centra en materiales de hierro fundido. La base sur se centra en materiales de acero fundido. Integramos la cadena de suministro de válvulas de agua (norte) y la cadena de suministro de válvulas industriales (sur) para ofrecer a los clientes una selección de productos más completa.
