Las redes de agua subterránea están enfrentando una atención renovada a medida que las tuberías envejecidas, el redesarrollo urbano y los requisitos de mantenimiento remodelan la planificación de la infraestructura. Estos cambios están poniendo de relieve la accesibilidad de las válvulas, especialmente cuando el equipo operativo está instalado bajo tierra.
Muchas redes municipales de agua se construyeron para servir a las comunidades durante décadas. A medida que estos sistemas envejecen, los proyectos de rehabilitación deben abordar más que las tuberías dañadas. Las válvulas, juntas, cámaras de acceso y otros componentes también necesitan inspección y, cuando sea necesario, reemplazo.
Una válvula puede funcionar correctamente durante años, pero resulta difícil acceder a ella cuando está enterrada bajo carreteras, aceras o zonas ajardinadas. Si el mantenimiento requiere una excavación extensa, el trabajo puede interrumpir el tráfico, afectar los servicios cercanos y aumentar la complejidad del proyecto.
Esta es una de las razones por las que los planificadores de infraestructura consideran cada vez más los arreglos de acceso durante las mejoras de los ductos en lugar de tratarlos como un detalle de instalación secundario. El objetivo no es simplemente reemplazar equipos obsoletos, sino hacer más manejables las inspecciones y operaciones futuras.
Una válvula de mariposa regula el flujo a través de un disco giratorio dentro de la tubería. Su estructura relativamente compacta lo hace adecuado para muchas aplicaciones industriales y de distribución de agua, incluidos diámetros de tubería más grandes.

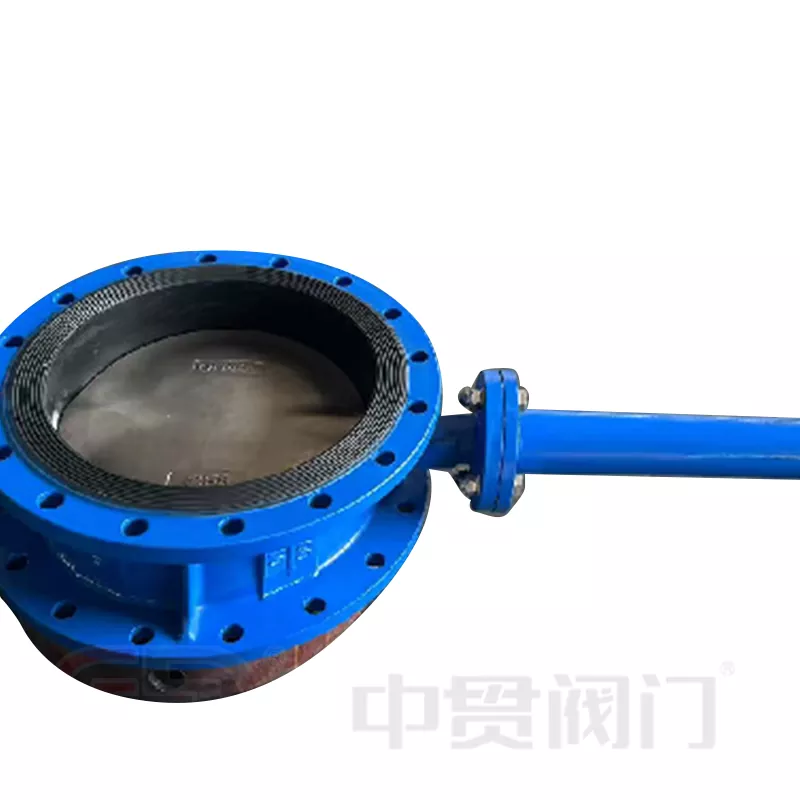

UnVálvula de mariposa de vástago extendidoutiliza una disposición de eje extendido para conectar una válvula enterrada con un punto de operación ubicado más arriba. Dependiendo de la instalación, el mecanismo operativo puede colocarse dentro de una cámara de acceso u otra ubicación designada que sea más fácil de alcanzar.
Esta disposición puede reducir la necesidad de acceder directamente al cuerpo de la válvula siempre que se requiera operación. Sin embargo, los beneficios dependen de la profundidad de instalación, la configuración del vástago, el método de operación y la protección proporcionada contra la exposición ambiental.
El diseño no elimina todos los requisitos de mantenimiento. La válvula, el eje, el mecanismo operativo y la estructura de acceso circundante aún deben seleccionarse e instalarse de acuerdo con las condiciones de la tubería.
La accesibilidad a las válvulas subterráneas es relevante para varios tipos de proyectos de infraestructura.
| Solicitud | Consideración principal |
|---|---|
| Distribución municipal de agua | Acceso para aislamiento de rutina y control de flujo. |
| Instalaciones de tratamiento de agua | Coordinación entre ubicaciones de válvulas y rutas de mantenimiento. |
| Redes de servicios industriales | Operación segura dentro de áreas de instalación restringidas |
| Rehabilitación de oleoductos urbanos | Limitar la excavación innecesaria y la alteración de la superficie |
En un área urbana densamente desarrollada, por ejemplo, una válvula puede ubicarse debajo de una superficie pavimentada donde la excavación frecuente sería inconveniente. Planificar una posición operativa accesible durante la instalación original o una actualización programada puede ayudar a simplificar los arreglos de mantenimiento posteriores.
La configuración adecuada aún depende del diseño de la red. No todas las válvulas enterradas requieren un vástago extendido, y los diseños de válvulas alternativas pueden ser más adecuados cuando el espacio, las condiciones de presión o los requisitos operativos difieren.
Elegir una válvula para un proyecto subterráneo implica algo más que determinar su diámetro nominal. El entorno operativo y el proceso de mantenimiento esperado afectan la configuración final.
La profundidad de instalación y la alineación son importantes porque el vástago debe conectar la válvula a su punto de operación sin crear una carga mecánica inadecuada. La longitud de la extensión debe coincidir con el diseño del sitio y la estructura circundante debe proporcionar suficiente espacio para la operación.
La compatibilidad del material y del sellado también requiere atención. La composición del agua, la temperatura, la presión y la posible exposición a la humedad del suelo pueden influir en la selección de materiales y los requisitos de sellado. La válvula especificada debe ser apropiada para las condiciones de servicio reales.
El diseño de la cámara de acceso es otra consideración. Un punto de operación conveniente ofrece un beneficio limitado si es difícil ingresar a la cámara, es propensa a inundaciones u obstruida por otros servicios públicos. Por lo tanto, el drenaje, la carga superficial y las disposiciones de acceso deben evaluarse como parte de una instalación más amplia.
Finalmente, los planes de puesta en servicio y mantenimiento deben identificar cómo se operará, inspeccionará y probará la válvula después de la instalación. Una documentación clara puede ayudar a los equipos de mantenimiento a comprender la configuración del equipo sin depender de excavaciones o suposiciones.
El monitoreo digital se está convirtiendo en una parte importante de la gestión de las redes de agua, pero la infraestructura inteligente no depende únicamente del software. Los sensores y las plataformas de control pueden proporcionar información sobre las condiciones de la red, mientras que las válvulas realizan la tarea física de regular o aislar el flujo.
UnVálvula de mariposa de vástago extendidopuede formar parte de esta disposición de infraestructura más amplia cuando su configuración mecánica se adapte al sitio. Cuando se requiere una operación automatizada, se debe evaluar la compatibilidad del mecanismo operativo y el sistema de control en lugar de asumir que un vástago extendido proporciona automáticamente control remoto.
La distinción es importante porque la accesibilidad, la automatización y el monitoreo son funciones separadas. Se puede acceder a una válvula para operación manual sin estar controlada electrónicamente, mientras que una válvula automatizada requiere equipo adicional y disposiciones de control apropiadas.
La producción de válvulas implica varios procesos que influyen en el componente final, incluido el mecanizado, el montaje, el marcado y las pruebas de presión. El control constante de estas etapas es importante porque la precisión dimensional, el rendimiento del sellado y el montaje correcto afectan el funcionamiento de una válvula en servicio.
Zhejiang Zhongguan Valve Manufacture Co., Ltd., con sede en Yongjia, Wenzhou, Zhejiang, tiene experiencia en la producción de válvulas de mariposa. Su gama de productos declarada incluye configuraciones de oblea, orejeta, sección en U y brida, con tamaños de producción comunes que van desde DN40 a DN1600. Sus procesos de producción incluyen mecanizado CNC, ensamblaje, marcado de válvulas y pruebas de presión.
Estos detalles proporcionan un contexto industrial para comprender cómo se producen y verifican los componentes de las válvulas. Sin embargo, el rendimiento específico en una tubería subterránea debe establecerse mediante las especificaciones del producto, los requisitos de instalación y los resultados de las pruebas aplicables.
La rehabilitación de oleoductos está cada vez más preocupada por lo que sucede después de que se completa la construcción. El equipo debe permanecer accesible, compatible con las condiciones de operación y manejable durante toda su vida útil.
Las disposiciones de vástago extendido ofrecen una forma de abordar la brecha entre un cuerpo de válvula enterrado y una posición operativa accesible. Su idoneidad depende de las condiciones del sitio, las necesidades de mantenimiento y el diseño del sistema de tuberías completo.
A medida que las redes subterráneas continúan siendo reparadas y renovadas, elVálvula de mariposa de vástago extendidosigue siendo una opción relevante para proyectos donde el acceso operativo es una consideración de ingeniería clave. La dirección más amplia es clara: la modernización eficaz de las tuberías requiere atención no sólo a las tuberías en sí, sino también a los detalles prácticos que dan forma a una operación segura y un mantenimiento a largo plazo.
