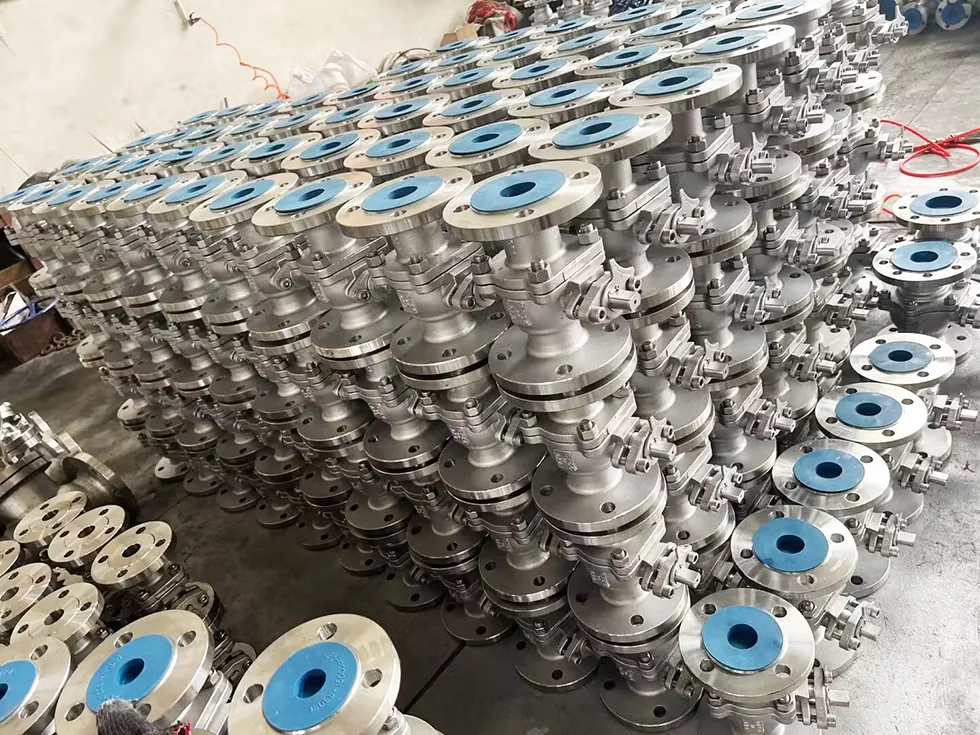

Válvula de bola de acero inoxidable de plataforma alta con brida estándar ASME

La válvula de bola de acero inoxidable de plataforma alta con brida estándar ASME es una válvula industrial de calidad profesional diseñada para manejar medios corrosivos, condiciones de alta temperatura/alta presión y estrictos requisitos de sellado en sistemas de control de fluidos.

El cuerpo de la válvula y todas las piezas húmedas están fabricados en acero inoxidable de primera calidad (CF8 / CF8M / CF3M disponibles), combinados con bridas estándar ASME B16.5 para garantizar una conexión segura y confiable a los sistemas de tuberías. En comparación con las válvulas de bola convencionales, el exclusivodiseño integrado de plataforma altaCuenta con una almohadilla de montaje estandarizada ISO 5211 directamente en la parte superior del cuerpo de la válvula, lo que permite una instalación rápida de actuadores neumáticos, eléctricos o electrohidráulicos sin soportes adicionales.

Como uno de los productos principales deVálvula Zhongguan, esta válvula de bola se ha utilizado ampliamente en la transmisión de petróleo y gas, sistemas de reactores químicos, líneas sanitarias de calidad alimentaria, sistemas de agua purificada para productos farmacéuticos, desalinización de agua de mar y sistemas de lastre marino. Con una excelente resistencia a la corrosión, un sellado hermético sin fugas y un diseño a prueba de incendios, ofrece un funcionamiento estable a largo plazo y al mismo tiempo reduce significativamente la frecuencia de mantenimiento y el costo total de propiedad.

Ventajas técnicas clave

1. Excelente resistencia a la corrosión y a las altas temperaturas

• Opciones de materiales: Cuerpo de válvula y bola fabricados en CF8 / CF8M (acero inoxidable 304 / 316) o CF3M (316L) de calidad superior. El contenido optimizado de níquel, cromo y molibdeno proporciona una excelente resistencia al ácido sulfúrico, ácido clorhídrico, soluciones alcalinas, niebla salina y diversos disolventes orgánicos.
• Rango de temperatura: Adecuado para -29 °C a +250 °C (ampliable a +350 °C con opciones de empaque de alta temperatura). Funciona de manera confiable en líneas de vapor, sistemas de aceite caliente y otras aplicaciones de alta temperatura sin fallas en el sellado ni deformación del cuerpo.
• Medios compatibles: Petróleo crudo, gas natural, soluciones ácidas/álcalis, agua de mar, disolventes farmacéuticos, materiales alimentarios, medios que contienen cloro, etc.

2. Diseño hermético a las burbujas y sin fugas + a prueba de incendios

• Clasificación de fugas: Probado según ISO 5208 Clase VI (hermético): no hay fugas visibles bajo la presión nominal. Ideal para medios tóxicos, inflamables o de alto valor.
• Estructura a prueba de incendios: Superficie de sellado secundaria de metal con metal entre la bola y el asiento. Incluso después de quemar el asiento blando, la válvula mantiene un cierre básico, cumpliendo con los estándares de seguridad contra incendios API 607/ISO 10497.
• Diseño antiestático: el resorte antiestático entre el vástago y la bola garantiza una disipación de carga confiable, eliminando los riesgos de explosión debido a la acumulación de estática.

3. Estructura integrada de plataforma alta: montaje del actuador en 5 minutos

• Estándar de interfaz: la plataforma alta cumple con la norma ISO 5211 y coincide directamente con las principales marcas de actuadores neumáticos y eléctricos; no se requieren placas adaptadoras ni soportes personalizados.
• Eficiencia de instalación: El montaje del actuador en el sitio solo requiere pernos + acoplamiento del vástago. Una persona puede completar el trabajo en 5 minutos, lo que ahorra 2/3 del tiempo de instalación en comparación con las válvulas tradicionales montadas en soporte.
• Estabilidad operativa: la plataforma integrada acorta la distancia de transmisión entre el actuador y el vástago, lo que reduce el juego y mejora la vida útil del ciclo y la precisión de la retroalimentación de posición.

4. Baja resistencia al flujo y alto valor Cv: ahorro de energía

• Diseño de ruta de flujo: El diseño de paso total o estándar con contornos internos suaves minimiza la caída de presión. Los modelos de paso total ofrecen un valor de Cv casi idéntico al de tubería del mismo tamaño, preservando las características de flujo originales del sistema.
• Ahorro de energía: La baja resistencia al flujo significa un menor consumo de energía de bombeo. Para operaciones continuas 24 horas al día, 7 días a la semana en plantas de tratamiento de agua o productos químicos, el ahorro anual de electricidad puede ser sustancial.

5. Prevención de fugas en múltiples niveles y larga vida útil

• Sellado del vástago: la empaquetadura de PTFE con anillo en V con pretensión accionada por resorte compensa automáticamente el desgaste; no es necesario apretar el casquillo con frecuencia.
• Soporte de bola: El diseño de bola flotante o montada sobre muñón (según el tamaño) con casquillos autolubricantes reduce el torque y extiende la vida útil. Probado para >50 000 ciclos de conmutación por GB/T 12237.

Aplicaciones e industrias típicas

Fácil instalación y bajo mantenimiento

• Conexión de brida: Cumple con ASME B16.5 (Clase 150/300/600). Ajuste directo a bridas de tubería estándar: no se requieren modificaciones personalizadas.
• Desmontaje rápido: Actuador atornillado directamente a la plataforma. Quitar el actuador para operación o inspección manual de emergencia no afecta el cuerpo de la válvula ni la conexión de la tubería.
• Mantenimiento en línea: algunos modelos admiten el desmontaje en línea (verifique el diseño específico): reemplace los asientos o sellos sin quitar toda la válvula de la tubería, lo que reduce significativamente el tiempo de inactividad.
• Intervalo de mantenimiento: En condiciones normales, inspeccione el sello del empaque y el torque de operación cada 12 meses. La vida útil real puede exceder los 5 años dependiendo del medio y la frecuencia del ciclo.

Especificaciones técnicas

Opciones disponibles

• Tipo de actuador: Engranaje helicoidal manual / Neumático de acción simple/doble / Eléctrico (24 V/110 V/220 V/380 V) / Electrohidráulico
• Material del asiento: PTFE / RPTFE / PEEK / Sello duro de metal
• Tratamiento de la bola: Pulido espejo / Endurecimiento nitrurado / Recubrimiento de carburo de tungsteno
• Opciones especiales: Dispositivo de bloqueo / Puerto de purga / Vástago extendido / Cubierta aislante

¿Por qué elegir la válvula Zhongguan?

• Estándares de fabricación: Cumplimiento estricto de los estándares ASME, API, ISO, GB/T. Certificados de materiales, informes de pruebas de presión y certificaciones de seguridad contra incendios disponibles.
• Garantía de calidad: 100% prueba de presión de fábrica + prueba de sellado. Se garantiza que cada válvula cumplirá con los parámetros especificados.
• Respuesta rápida: productos en stock estándar enviados en 24 horas. Pedidos no estándar/personalizados entregados en 2 a 4 semanas.
• Soporte técnico: servicio completo desde el cálculo del tamaño y la orientación de instalación hasta el mantenimiento posventa.
