La soldadura a tope es un método de soldadura en el que los extremos de dos piezas de trabajo se colocan uno frente al otro, se calientan simultáneamente en toda la superficie del extremo y la presión es práctica para alcanzar una unión atómica entre las dos piezas de trabajo en estado sólido, uniéndolas así en una sola pieza.
Para ayudarle a comprender mejor, se ofrece una comparación desde muchas perspectivas:
| Artículo de comparación |
Soldadura a tope |
Soldadura por enchufe |
| Método de conexión |
Los extremos están alineados al ras y soldados directamente |
Un extremo se inserta en el otro y se suelda en ángulo en el exterior. |
| Rango de tamaño de tubería |
Normalmente se utiliza para DN50 y superiores |
Normalmente se utiliza para DN50 y más pequeños. |
| Tipo de soldadura |
Soldadura a tope, penetración total. |
Soldadura de filete, no completamente penetrada |
| Brecha interna |
Sin escalón, pared interior lisa |
Existe un espacio que puede acumular medios o causar corrosión. |
| Método de inspección |
Puede ser radiografiado (RT), alta confiabilidad |
Difícil de radiografiar (RT), principalmente MT o PT |
| Capacidad de fuerza |
Capaz de soportar cargas de presión, temperatura y fatiga más altas. |
Adecuado para condiciones estáticas y de baja presión. |

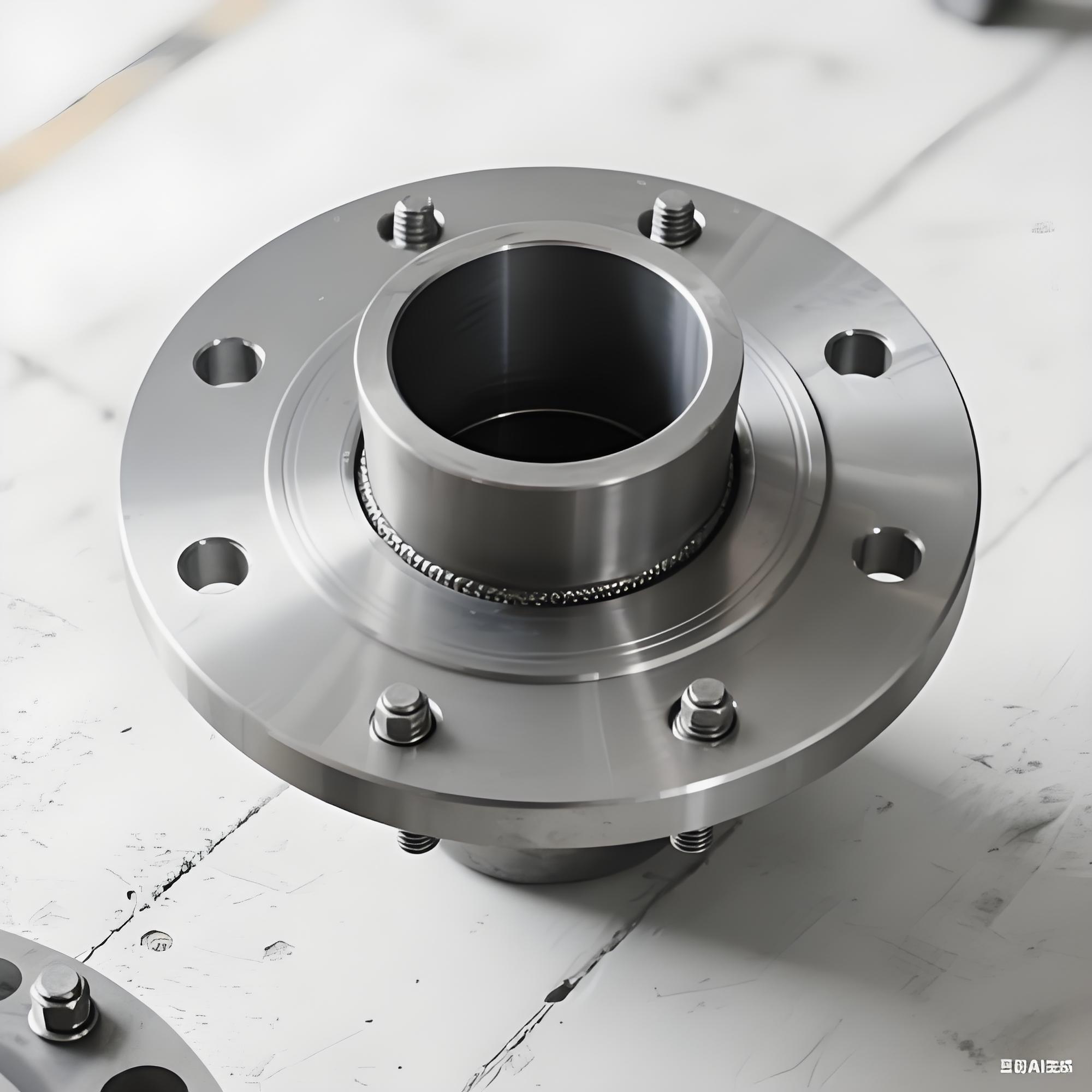

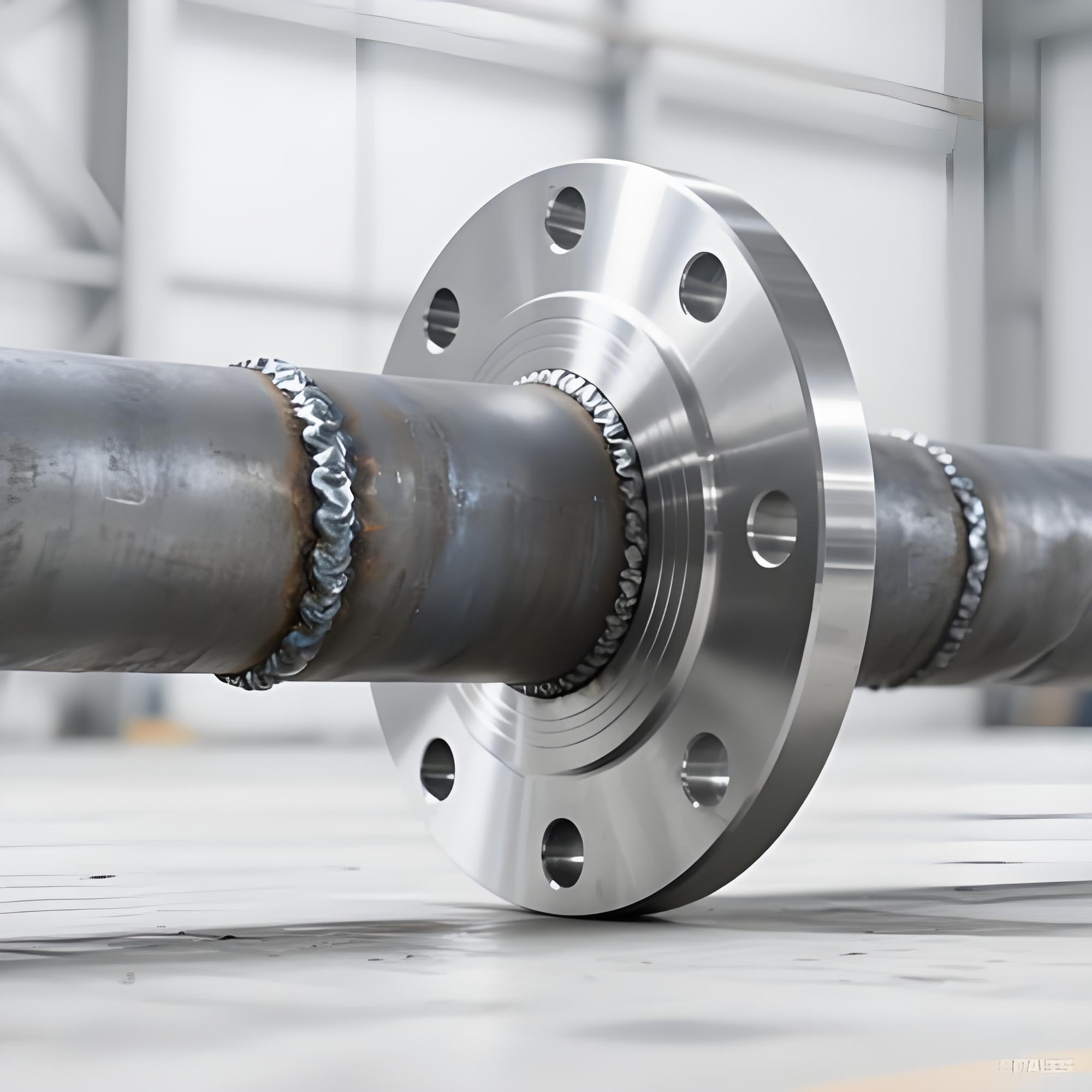

| Artículo de comparación |
Soldadura a tope |
Conexión bridada |
| Conexión Naturaleza |
Permanente, no removible |
Desmontable, fácil de mantener y reemplazar |
| Punto de sellado |
Sin sello de junta; la soldadura en sí es el sello |
Se basa en juntas y pernos; existen puntos potenciales de fuga |
| Condiciones de servicio |
Alta temperatura, alta presión, ciclos de temperatura severos |
Condiciones convencionales, se pueden actualizar con diferentes clasificaciones de juntas. |
| Instalación y mantenimiento |
Requiere soldador experto; Difícil de modificar después de soldar. |
Montaje rápido con apriete de pernos; conveniente para la inspección |
| Peso y espacio |
Estructura compacta, sin bridas, ahorra espacio y material. |
Las bridas ocupan más espacio, añaden peso y coste. |
| Aplicaciones típicas |
Líneas principales de vapor, líneas de servicio de hidrógeno, conexiones de válvulas de alta temperatura y alta presión. |
Interfaces de equipos, válvulas o secciones de tuberías que requieren un desmontaje regular |
| Artículo de comparación |
Soldadura a tope |
Conexión roscada |
| Confiabilidad del sellado |
Extremadamente alto, sin fugas (si la soldadura está sana) |
Bajo, se basa en sellador o cinta de PTFE; puede aflojarse bajo vibración |
| Límite de presión/temperatura |
Se puede utilizar para presión ultraalta y temperatura ultraalta. |
Limitado a presión media/baja y temperatura normal o moderada |
| Fuerza de conexión |
Fundido integralmente, resistencia cercana al metal base. |
Concentración de tensiones en la raíz del hilo. |
| Dificultad de instalación |
Requiere equipo de soldadura y soldador capacitado. |
Sólo necesita herramientas manuales; se puede montar rápidamente in situ |
| Riesgo de fuga |
Casi no hay fugas si la soldadura es buena. |
Las fugas pueden ocurrir gradualmente con ciclos de temperatura o vibración. |
En una frase: la soldadura a tope es el método de conexión más fuerte, confiable y no removible, adecuado para condiciones de servicio severas de gran diámetro, alta temperatura, alta presión y sin fugas.
