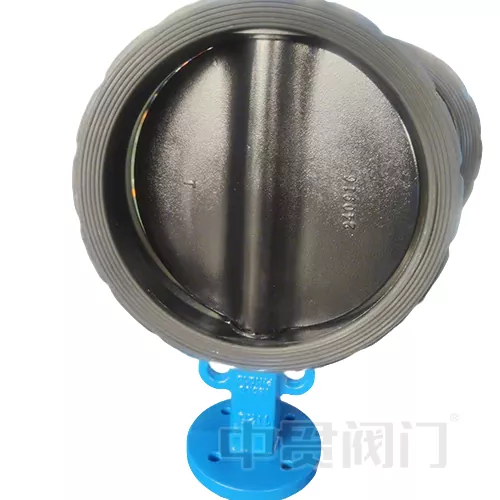

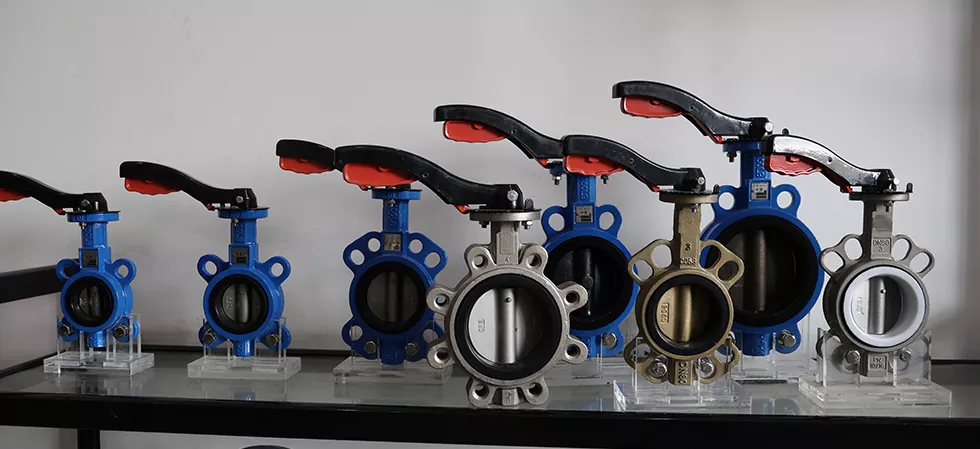

Válvula de mariposa estándar de diseño EN593 Design

Como una especificación importante en el campo de las válvulas industriales en Europa, el estándar de diseño EN593 proporciona un marco sistemático para el diseño, fabricación y prueba de válvulas de mariposa de metal. Este artículo analizará profundamente los requisitos centrales del estándar y explorará las ventajas técnicas de las válvulas de mariposa que cumplen con este estándar (Válvula de mariposa estándar de diseño EN 593) en escenarios industriales.

Especificaciones centrales del estándar EN593

EN593 fue desarrollado por el Comité Europeo de Estandarización (CEN) y es aplicable al diseño de válvulas de mariposa de metal en sistemas de tuberías con bridas o soldadas con tope, que cubre las funciones de aislamiento, regulación y control. Sus aspectos más destacados técnicos incluyen:

Rango de presión y tamaño:

1. Presión nominal (PN): 2.5 a 40 bar; Grado estándar estadounidense (clase): 150 a 300;

2. Diámetro nominal (DN): DN20 a DN2400, con un soporte máximo del diseño de 2,4 metros de diámetro (DN2400);

3. Las aplicaciones especiales (como el control del proceso) requieren referencia a los estándares complementarios EN1349 y EN60534-2-1.

Requisitos de material y estructural:

1. El cuerpo de la válvula debe estar hecho de metal resistente a la corrosión (como acero al carbono, acero inoxidable o acero dúplex) y cumplir con la certificación de material EN 10204;

2. El vástago de la válvula y la placa de mariposa deben tener resistencia torsional, y el sello del asiento de la válvula debe adaptarse a sellos blandos (EPDM/FKM) o sellos duros de metal a metal;

3. Las dimensiones de conexión de brida siguen estrictamente el estándar EN 558 para garantizar la intercambiabilidad global.

Especificaciones de prueba de rendimiento:

1. Prueba de sellado: según el estándar ISO 5208, se logra una fuga cero a 1.1 veces la presión nominal;

2. Verificación de par de operaciones: después de instalar el actuador, debe pasar 1000 pruebas de ciclo de apertura y cierre, y la fluctuación de par es ≤5%;

3. Prueba de resistencia a la presión: el cuerpo de la válvula debe resistir una prueba de presión hidrostática de 1.5 veces la presión de PN durante 3 minutos sin deformación

Ouren593 Design Valve de mariposa estándar Sigue estrictamente estos estándar, si necesita confirmar otro estándar, simplemente contáctenos.

Ventajas técnicas

Ventajas técnicas:

La válvula de mariposa que cumple con el estándar EN593 (válvula de mariposa estándar EN593 de diseño) funciona bien en los siguientes escenarios:

Adaptabilidad a los medios de comunicación duros:

1. Al optimizar la superficie de la placa de mariposa con halar, ptfe o enchapado de metal, puede soportar ácido fuerte, vapor de alta temperatura y medios granulares abrasivos13;

2. Por ejemplo, la válvula DN1600 puede soportar la corrosión H2S en las condiciones de 150 ℃ y PN16 durante mucho tiempo en el sistema de recuperación de azufre de una planta petroquímica.

Diseño de sellado de alta eficiencia:

1. La estructura de sellado bidireccional (doble excéntrico o triple excéntrico) reduce la fricción de la apertura y el cierre y extiende la vida útil del asiento de la válvula;

2. El nivel de fuga del asiento de la válvula de sello suave alcanza la clase VI (sello a nivel de burbujas), y el sello duro cumple con el estándar de seguridad contra incendios (API 607).

Potencial de actualización inteligente

1. La interfaz estandarizada del eje cuadrado ISO5211 (F05-F25) admite la rápida integración de los actuadores eléctricos/neumáticos;

2. Combinado con el Internet de las cosas industriales (IIOT), el par de la válvula, la temperatura y los datos de advertencia de fugas se pueden monitorear en tiempo real.
