La conexión tipo oblea es un método de fijación.valvulas(especialmenteválvulas de mariposa, válvulas de retención, etc.) entre las bridas de la tubería utilizando pernos largos. Su característica definitoria es: la válvula no tiene bridas integrales propias; en cambio, pernos largos pasan a través de las bridas de los dos tubos para asegurar la válvula en el medio.
Ahorro de espacio: la longitud de la válvula tipo wafer (dimensión cara a cara) es de 1/3 a 1/4 de la de una válvula con brida.
Reducción de costos: Elimina el forjado/mecanizado de dos bridas integrales en el cuerpo de la válvula.
Ligero: Puede manipularse manualmente sin equipo de elevación, especialmente para diámetros grandes (por ejemplo, DN200 y superiores).
No se puede quitar de forma independiente: para reemplazar una válvula tipo wafer, se deben desconectar ambas bridas de la tubería (es decir, se debe separar la tubería). Por lo tanto, no se puede utilizar en callejones sin salida de tuberías o donde solo se puede acceder a un lado.
Requiere una buena alineación: las bridas de tubería desalineadas pueden torcer la válvula y provocar fallas en el sello.
No para presión muy alta: normalmente se utiliza en presión baja a media (≤ PN40/Clase 300); La presión ultraalta puede distorsionar el cuerpo de la válvula.

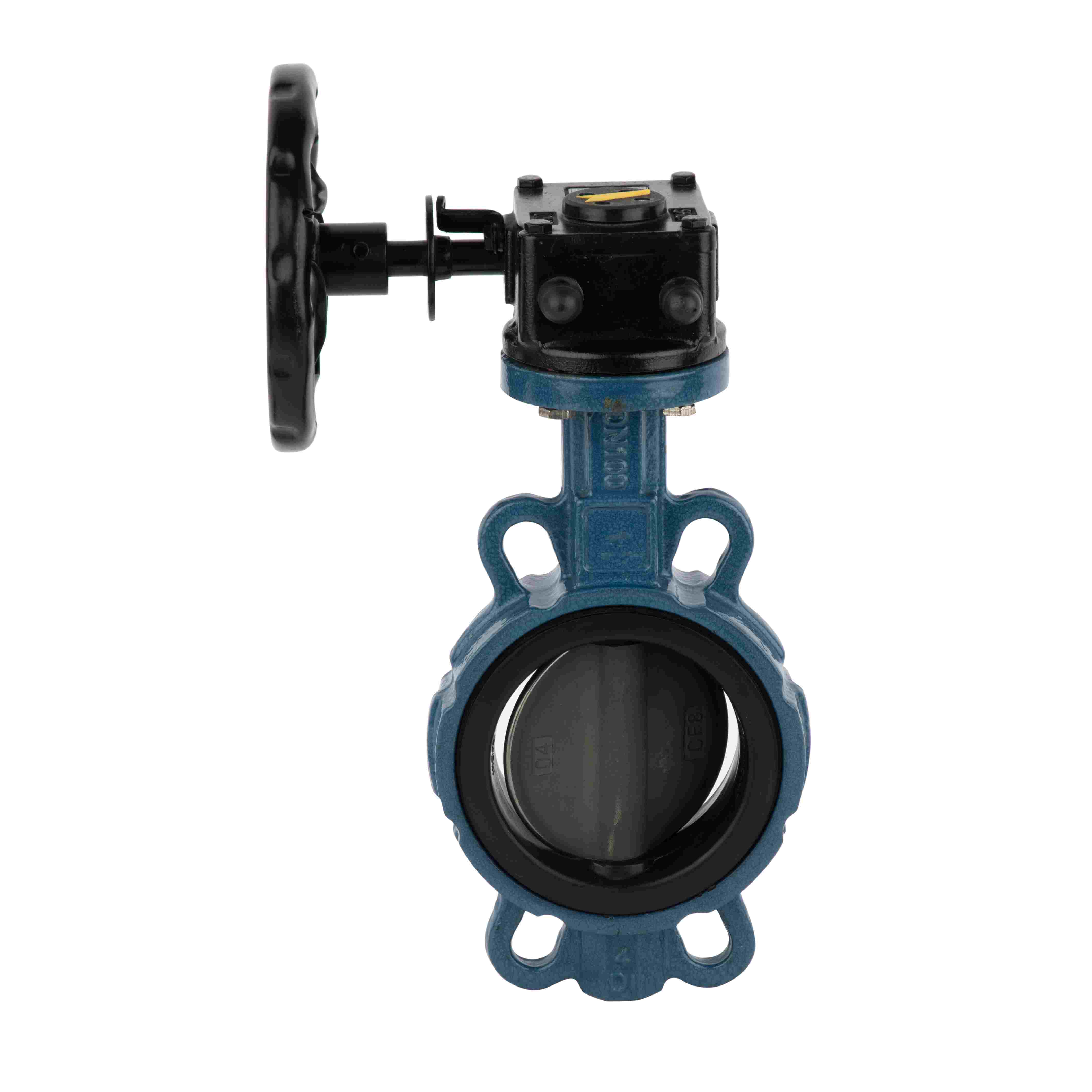

Válvulas de mariposa tipo wafer: tratamiento de agua, HVAC, sistemas de protección contra incendios: comunes debido a su bajo costo y fácil instalación.
Válvulas de retención tipo wafer: evitan el reflujo; mucho más cortas que las válvulas de retención oscilantes, sujetas directamente entre bridas.
Válvulas revestidas con wafer: aplicaciones resistentes a la corrosión.
La longitud del perno debe calcularse con precisión:
2 × espesor de brida de tubería + longitud entre caras de válvula + 2 × espesor de junta + 2 × altura de tuerca
Utilice estándares de conexión de oblea apropiados (p. ej., EN 593, API 609, GB/T 12238) con los estándares de bridas de tubería correspondientes (p. ej., GB/T 9119, HG/T 20592).
Aplique un par de torsión uniforme a los pernos para evitar una sujeción desigual, que puede provocar que el disco se atasque (un problema común con las válvulas de mariposa).
El tipo oblea es un diseño de conexión destinado a ser liviano, de bajo costo y de instalación rápida. Básicamente, trata la válvula como un "componente sujeto" entre dos bridas de tubería. La selección debe considerar la presión nominal, el acceso para mantenimiento y la frecuencia de remoción.
