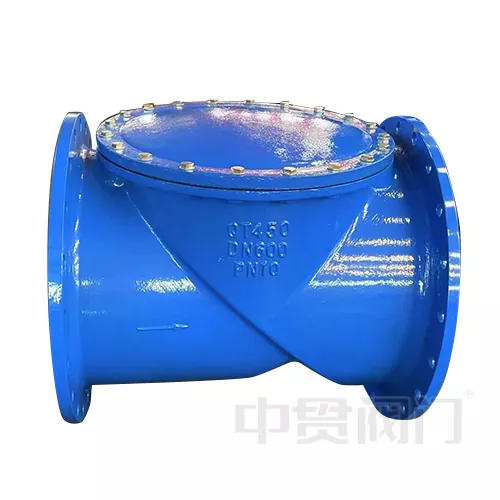

Válvula de retención oscilante con diseño de aleta antirretorno

Diseño de aleta antirretorno Swing Check está diseñado para sistemas de alto flujo (diámetro DN50-DN1200, presión PN16-PN40), canal de flujo de paso total (coeficiente de flujo Cv: 0,2-0,5) equipado con bisagras autolubricantes, puede manejar medios abrasivos que contienen partículas sólidas ≤5 mm y es adecuado para temperaturas que oscilan entre -30 ℃ y 400 ℃. Está disponible en acero inoxidable 316L, acero dúplex. El diseño sin resorte extiende el ciclo de mantenimiento a más de 8 años y su rendimiento supera con creces el de las válvulas de retención de elevación tradicionales. Es adecuado para oleoductos, sistemas de condensación de plantas de energía y escenarios de medios químicos corrosivos.

Diseño estructural y principio de funcionamiento.

El diseño estructural y el principio de funcionamiento de la válvula de retención oscilante con diseño de aleta antirretorno se pueden dividir principalmente en tres partes. Al principio, válvula de retención basculante con diseño de aleta inclinada y antirretorno con acero inoxidable o acero dúplex, con un espesor de 1/5 ~ 1/8 del diámetro de la tubería, y la superficie puede ser cromada dura. Se conecta al cuerpo de la válvula a través del pasador de bisagra superior, el ángulo de inclinación suele ser de 5 ° ~ 15 ° y se utilizan gravedad y presión media para lograr una apertura y cierre rápidos.

A continuación, apareció en el canal de flujo de baja resistencia, debido a que tiene un diseño de paso total (paso total), el coeficiente de resistencia al flujo (valor Kv) es entre un 40% y un 60% menor que el de las válvulas de retención de elevación tradicionales; Además, el ángulo de apertura de la aleta alcanza 75°~85°, lo que reduce la pérdida de presión causada por la turbulencia y es adecuado para escenarios de flujo grande (como tuberías de agua DN1200).

Tiene varios sistemas de sellado, el asiento de la válvula de retención oscilante con diseño de aleta antirretorno se puede seleccionar entre sellos duros de EPDM, NBR o metal, y el nivel de fuga cumple con el estándar API 598 Clase IV; Cuando está cerrado, el tiempo de contacto entre la aleta y la superficie de sellado es ≤0,2 segundos, lo que previene eficazmente el impacto del golpe de ariete. Cuando el medio fluye hacia adelante, la presión empuja el disco de la válvula para abrirse; cuando el caudal vuelve a cero o fluye en sentido inverso, el disco de la válvula se cierra automáticamente debido a su propio peso y la diferencia de presión inversa.

Áreas de aplicación típicas:

1. Planta de agua

2. Prevención de reflujo en la salida de bombas para oleoductos de crudo;

3. Sistema de recuperación de condensados ​​para centrales térmicas;

4. Control de retorno de lodos de plantas de tratamiento de aguas residuales;

5. Protección contra interceptación de medios corrosivos (como ácido sulfúrico al 50%) en plantas químicas.
