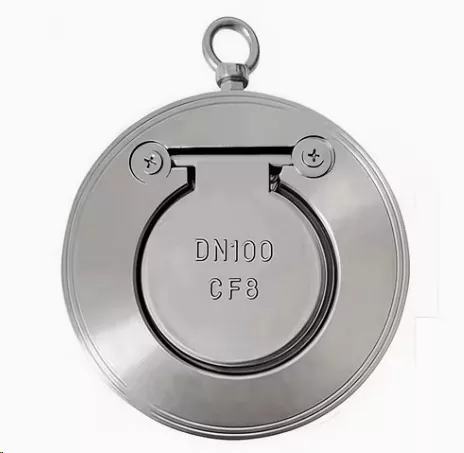

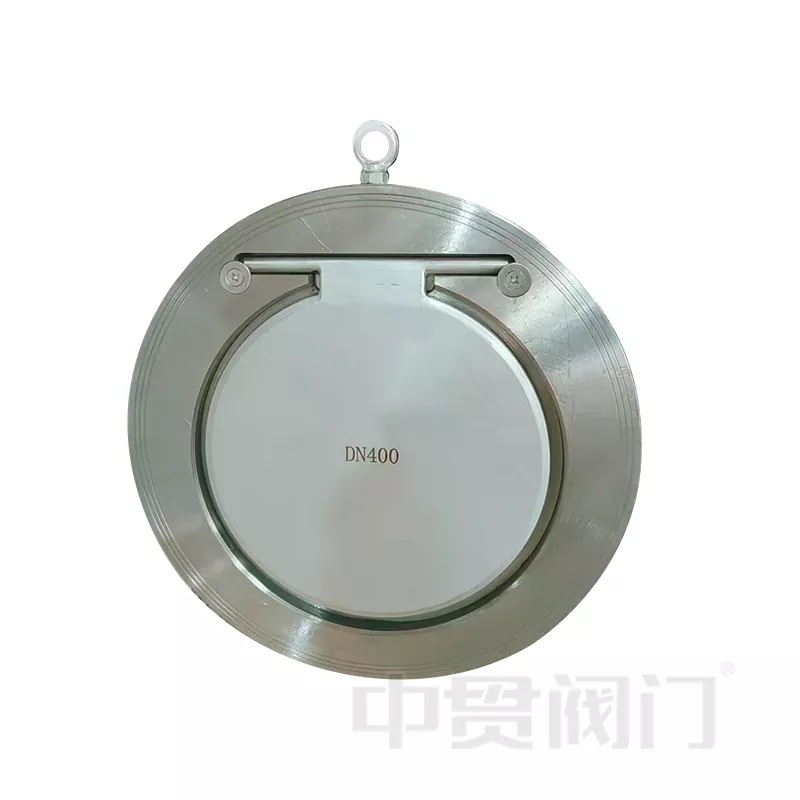

Válvula de retención de disco único

ElVálvula de retención de disco únicolanzado porVálvula ZhongguanEs una válvula industrial extremadamente útil. Su función principal es permitir que los líquidos o gases fluyan en una sola dirección, evitando el reflujo.

Esta válvula tiene un diseño ingenioso, reacciona muy rápidamente y es fácil de instalar, ocupando poco espacio. Puede controlar eficazmente la dirección del flujo de agua, petróleo o gas. Se puede utilizar en plantas de tratamiento de agua, centrales eléctricas, plantas químicas, sistemas de calefacción y aire acondicionado, etc. Esta válvula es especialmente resistente y puede soportar altas presiones y altas temperaturas. No se romperá incluso después de usarse durante mucho tiempo y es una opción muy confiable en sistemas de tuberías industriales.

Ventajas técnicas: ¿Por qué elegir nuestra válvula de retención de disco único?

EnVálvula Zhongguan, entendemos que la confiabilidad no es negociable en entornos industriales. NuestroVálvula de retención de disco únicono es sólo un componente; es una garantía de seguridad para todo su sistema de tuberías.

1. Diseño de oblea ultracompacto

El rasgo más distintivo de nuestraVálvula de retención de disco únicoes su pequeño tamaño y su excelente rendimiento antirreflujo. A diferencia de las voluminosas válvulas de retención tradicionales, adoptamos un sistema avanzadodiseño tipo oblea. Como un sándwich, la válvula se sujeta directamente entre dos bridas de tubería. Esto ahorra un espacio significativo y reduce el peso y los costos de instalación.-2 .

2. Material de alta calidad

Fabricamos el estándar.Válvula de retención de placa únicausando alta calidadacero al carbono WCB(acero fundido). Este material es extremadamente duradero y permite que la válvula resista ambientes hostiles, alta presión y temperaturas extremas.¿Necesitas más?Ofrecemos fundición personalizada conAcero inoxidable (SS304, SS316) , Bronce Aluminioy otras aleaciones dependiendo de la corrosividad de su medio-1 .

3. Sellado dinámico y respuesta rápida

El disco dentro delVálvula de retención de disco únicoTiene una respuesta muy sensible. Cuando el líquido o el gas fluye hacia adelante, el disco se abre instantáneamente con una resistencia mínima (baja caída de presión). En el momento en que el flujo se detiene o se invierte, el disco regresa (asistido por la gravedad o la fuerza del resorte) para formar un sello hermético, evitando daños destructivos.golpe de arietedaño-2 .

Especificaciones del producto y hoja de datos

Aplicaciones: ¿Dónde se puede utilizar?

Esta válvula versátil se utiliza en muchos entornos industriales. Hemos suministrado con éxito nuestroVálvulas de retención de disco únicoa los siguientes sectores:

• Plantas de Tratamiento de Agua: Se utilizan en sistemas de suministro de agua para evitar la contaminación por reflujo -2.
• HVAC y automatización de edificios: instalado en sistemas de calefacción y aire acondicionado para mantener la eficiencia térmica.
• Centrales Eléctricas: Esencial en los sistemas de refrigeración para garantizar que el agua de refrigeración no regrese, protegiendo los equipos generadores -2.
• Petroquímica: Maneja de forma segura el transporte de petróleo y gas por ductos.

Estudio de caso: Protección de bombas

Una estación de bombeo en el sudeste asiático estaba experimentando repetidas incautaciones de bombas debido a aumentos repentinos de reflujo. Anteriormente, utilizaban válvulas de retención de oscilación lenta y pesada. Reemplazamos su sistema con nuestroVálvula de retención de disco único. La función de cierre rápido eliminó el golpe de ariete y el diseño liviano facilitó la instalación en su abarrotada sala de bombas.Resultado:Cero fallas de bombas en los últimos 18 meses.

Cómo funciona una válvula de retención de disco único

El mecanismo es sencillo pero muy eficaz:

1. Flujo hacia adelante: la presión del medio (agua/aceite/gas) empuja el disco fuera del asiento. La bisagra gira ligeramente, permitiendo un flujo total.
2. Flujo inverso: cuando la presión aguas arriba cae o se invierte, el flujo inverso empuja el disco hacia atrás contra el asiento.
3. Sellado: El disco se cierra instantáneamente, creando un sello hermético y deteniendo completamente el flujo inverso -2.

Tres estrictas pruebas de fábrica

Nuestra fábrica utiliza un sistema de control de calidad que rivaliza con los estándares internacionales. Cada válvula que producimos debe someterse a tres estrictos "exámenes" antes de salir de fábrica:

1. La prueba de prevención de reflujo: Nos aseguramos de que en el momento en que se detiene el flujo, el disco asienta perfectamente, dejando una tasa de fuga del 0%.
2. Prueba de carcasa de alta presión: utilizamos una presión más alta que la presión de trabajo real para probar la pieza fundida. Esto asegura que el cuerpo no se agriete ni sude.
3. Simulación de rendimiento general: simulamos las condiciones de la tubería del mundo real para garantizar que el disco se abra suavemente y se cierre herméticamente sin atascarse.

Válvula Zhongguan ha obtenido la licencia de fabricación de equipos especiales TS, ISO9001, ISO14001 y OHSAS18001 -1. Sólo se liberan las válvulas que pasan estas tres etapas.

Flexibilidad de instalación

Sabemos que cada tubería es diferente. NuestroVálvula de retención de disco únicose adapta a ti.

• Tuberías Horizontales: Instalación estándar.
• Tuberías verticales: La válvula funciona perfectamente en aplicaciones de flujo vertical ascendente. El disco se cierra efectivamente por gravedad o peso de reflujo cuando la bomba se detiene -2.

Ventajas de la personalización y la cadena de suministro

Válvula Zhongguanes la integración de la cadena de suministro de válvulas del Norte (Hierro Fundido) y la cadena de suministro de válvulas industriales del Sur (Acero Fundido/Inoxidable)-1 .

Ofrecemos servicios "a medida":

• Materiales especiales: ¿Necesita manipular productos químicos corrosivos? Podemos cambiar a Acero Inoxidable 316 para el disco y el cuerpo.
• Vástago extendido: Para instalación subterránea enterrada.
• Actuator Ready: Integración con finales de carrera de posición para sistemas automatizados (bajo pedido).

Nuestro Compromiso:Nos centramos no sólo en nuestra propia producción de válvulas de mariposa, sino también en la integración de toda la cadena de suministro de válvulas para ofrecer a nuestros clientes líneas de productos más completas y un servicio más atento.

Preguntas frecuentes sobre válvulas de retención de disco único

P1: ¿Cuál es la principal diferencia entre una válvula de retención de disco único y una válvula de retención de disco doble?
A1:NuestroVálvula de retención de disco único(Tipo oscilante) generalmente proporciona un sello más hermético contra el reflujo de baja presión y es más duradero contra "golpes" en tamaños más grandes (DN200+). El diseño de placa única ofrece un área de flujo mayor en comparación con algunas placas dobles accionadas por resorte.

P2: ¿Puedo instalar esta válvula verticalmente?
A2:Sí, se recomienda para tuberías verticales donde la dirección del flujo esde abajo hacia arriba. Sin embargo, es fundamental comprobar la flecha de flujo marcada en el cuerpo de la válvula. Para caídas verticales de arriba a abajo, puede ser preferible un tipo con resorte.

P3: ¿Cómo elijo la clasificación de presión correcta?
A3:Ofrecemos clasificaciones desde PN10 hasta PN40. Nuestros ingenieros generalmente recomiendan seleccionar una clasificación igual o superior a la presión máxima de su tubería. Para vapor o aceite a alta presión, el material WCB es el estándar mínimo.

P4: ¿El producto cumple estrictamente con los estándares internacionales?
A4:Sí. Si bien nuestro diseño base es excelente, podemos fabricar nuestroVálvula de retención de disco únicocumplir conGB, ANSI, JIS, DIN o BSEstándares basados ​​en sus requisitos de perforación de bridas.-1 .

Enviar consulta

Válvula Zhongguan: calidad confiable, soluciones personalizadas.

Contamos con dos bases de producción (Tianjin y Wenzhou) con más de 19 años de experiencia. Garantizamos entrega rápida y productos de alta calidad.
