¿Qué es la conexión tipo oblea?(1)

La conexión tipo wafer es un método para sujetar válvulas (especialmenteválvulas de mariposa,válvulas de retención, etc.) entre las bridas de la tubería utilizando pernos largos. Su característica definitoria es: la válvula no tiene bridas integrales propias; en cambio, pernos largos pasan a través de las bridas de los dos tubos para asegurar la válvula en el medio.

1. Construcción

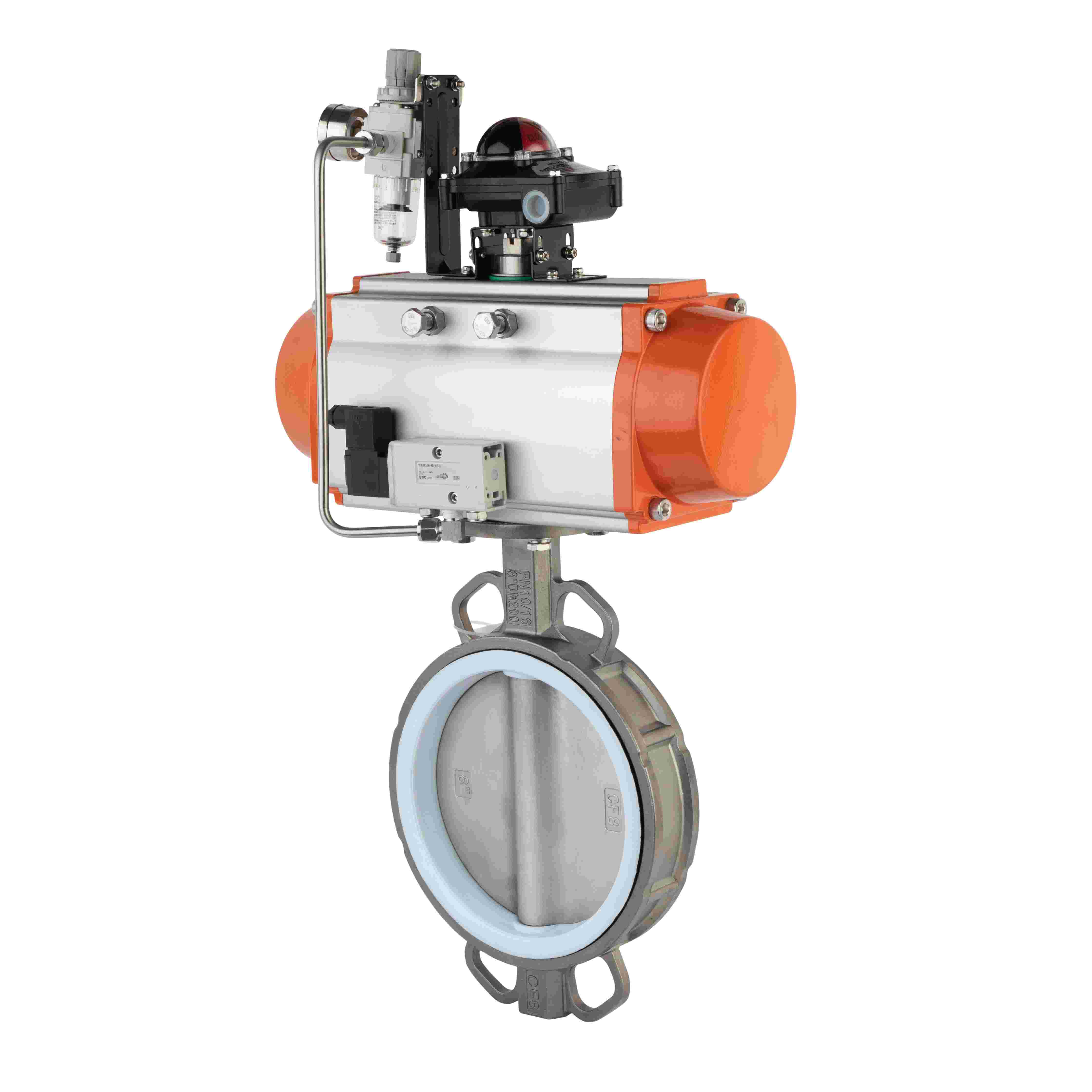

Válvula: El cuerpo de la válvula no tiene orificios para pernos de brida, solo una cara de ubicación lisa. Ejemplos comunes: válvulas de mariposa tipo wafer, válvulas de retención tipo wafer.

Pernos: normalmente pernos prisioneros o pernos pasantes, lo suficientemente largos como para pasar a través de los orificios para pernos de ambas bridas de la tubería.

Bridas de tubería: Los extremos de la tubería deben estar equipados con bridas estándar.

Tuercas: Se utilizan para apretar.

2. Principio de funcionamiento

Coloque la válvula wafer entre las bridas de los dos tubos.

Inserte pernos largos a través de los orificios para pernos de una brida de tubería → a través de los orificios de calibración en el cuerpo de la válvula tipo wafer → a través de los orificios para pernos de la brida de tubería inversa.

Apriete las tuercas en ambos extremos. A medida que se aprietan las tuercas, las dos bridas de la tubería se juntan.

Esta fuerza de sujeción sella la válvula entre las bridas, con juntas (o el sello elástico incorporado de la válvula) que forman la interfaz de sellado.

3. Características clave (en comparación con las válvulas con bridas)
