¿Qué es una conexión tipo terminal?

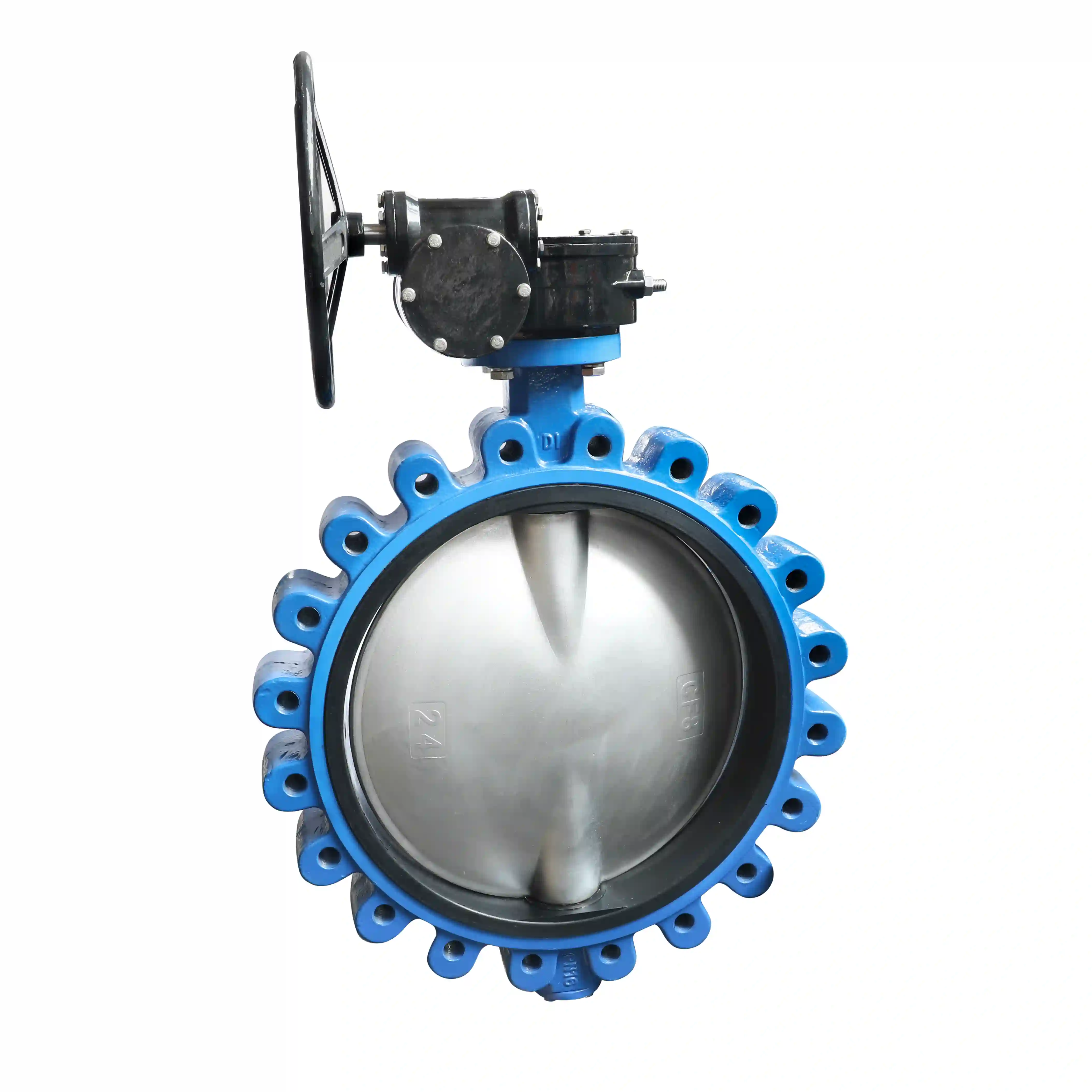

La "conexión tipo orejeta" generalmente se refiere al método de instalar una válvula de mariposa tipo orejeta entre bridas de tubería. Este método de conexión es muy común en sistemas de tuberías industriales. Recibe su nombre del cuerpo de la válvula que tiene estructuras de "orejetas" con orificios para pernos.

Para comprender mejor este método de conexión, se puede comparar con otro tipo común: la conexión estilo oblea.

Características clave y pasos de instalación

Conexión independiente, sin interferencias: La característica más notable de una conexión tipo lug es que las tuberías de cada lado se fijan de forma independiente a la válvula mediante pernos. Es decir, la brida del lado izquierdo está atornillada a las orejetas izquierdas de la válvula, y la del lado derecho está atornillada de manera similar a las orejetas derechas. Esto permite retirar cada lado de la tubería de forma independiente sin afectar el sello en el lado opuesto.

Método de instalación:

Coloque elválvula de mariposa estilo orejetaentre dos bridas de tubería y alinee los orificios de los pernos.

Utilice pernos para sujetar firmemente la brida de cada lado a los orificios roscados o a los orificios pasantes de las orejetas correspondientes de la válvula.

Punto clave: a diferencia de las conexiones tipo oblea, no es necesario que los pernos pasen completamente a través de toda la válvula de un lado al otro. Por tanto, los pernos son más cortos, lo que facilita la instalación y el mantenimiento.

¿Por qué es necesario este método de conexión?

Este diseño ofrece varias ventajas distintas:

Facilita el servicio "sin salida": Cuando es necesario instalar la válvula al final de una tubería (por ejemplo, como válvula de drenaje en la terminación de la tubería), solo hay una brida en un lado. Una válvula tipo lug se puede atornillar directamente a esa única brida, algo que una válvula tipo wafer no puede hacer.

Estabilidad del sistema mejorada: En comparación con las válvulas tipo wafer, que dependen de pernos largos que las sujetan entre bridas, la fijación independiente de las válvulas estilo lug proporciona un soporte más fuerte. En aplicaciones donde las tuberías experimentan vibraciones o presión fluctuante, este método de conexión ofrece mayor estabilidad y confiabilidad.

Mantenimiento más fácil: Debido a que los dos lados de la tubería están conectados de forma independiente, cuando es necesario reparar o reemplazar la válvula, solo es necesario desmontar el lado en el que se necesita trabajar. No es necesario desconectar ambos lados de la tubería simultáneamente, lo que reduce significativamente el tiempo de inactividad.
