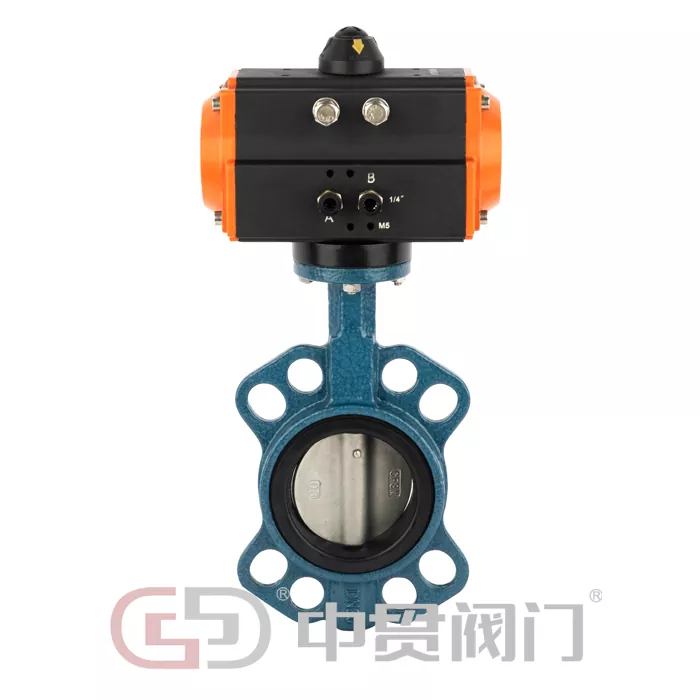

Válvula de mariposa accionada neumáticamente

La válvula de mariposa accionada neumáticamente es una válvula de mariposa accionada por aire comprimido. Su núcleo consta de un actuador neumático y el cuerpo de la válvula. El actuador neumático hace que la placa de la válvula gire 90°, logrando así las funciones de cortar o regular el flujo de medios en la tubería. La válvula de mariposa ofrece una respuesta más rápida y una operación más sencilla. Puede usarse con un posicionador para un control preciso y es ampliamente utilizado en diversos sistemas de tuberías industriales y municipales, adaptándose a diversas necesidades de transmisión de medios.

Como uno de los productos principales de Zhongguan Valve, nuestra válvula de mariposa accionada neumáticamente continúa la tradición de alta calidad de nuestros productos de válvulas de mariposa. Desde la adquisición de materia prima hasta la producción y el procesamiento, y luego hasta las pruebas del producto terminado, cada paso cumple estrictamente con los estándares de la industria para garantizar un funcionamiento estable a largo plazo y cumplir con las condiciones operativas reales de los diferentes clientes.

Características

La estructura central de la válvula de mariposa accionada neumáticamente consta de tres componentes principales que trabajan juntos para garantizar un funcionamiento estable de la válvula. La estructura específica es la siguiente:

• Actuador neumático: como núcleo de potencia de la válvula, viene en tipos de acción simple y doble. Hecho de aleación de aluminio, es liviano, de alta resistencia y proporciona un par de salida estable. Puede seleccionarse de manera flexible según el diámetro de la válvula y las condiciones de operación, lo que garantiza una rotación suave del plato de la válvula y un funcionamiento confiable.
• Cuerpo de la válvula de mariposa: el cuerpo de la válvula está hecho de hierro fundido, acero fundido o acero inoxidable, etc. El canal de flujo está diseñado para ser aerodinámico y la pared interior es lisa, lo que puede reducir efectivamente la resistencia al fluido y reducir el consumo de energía del sistema; la placa de la válvula adopta una estructura circular y encaja firmemente con el asiento de la válvula para garantizar el rendimiento del sellado y evitar fugas de medios.
• Accesorios de control: Se pueden equipar posicionadores de válvulas, finales de carrera, electroválvulas y otros accesorios según las necesidades del cliente. Los posicionadores pueden lograr un ajuste preciso de la apertura de la válvula, los interruptores de límite pueden proporcionar información en tiempo real sobre el estado operativo de la válvula y las válvulas solenoides se utilizan para controlar la acción de los actuadores para lograr un control automatizado.

I. Funciones de conducción y control

Método de accionamiento flexible: Emplea actuadores neumáticos de simple o doble efecto, seleccionables según las condiciones de funcionamiento. Los actuadores de simple efecto se reinician automáticamente mediante la fuerza del resorte en caso de interrupción del suministro de aire, lo que garantiza la seguridad del sistema.

Control preciso y conveniente: Puede equiparse con un posicionador inteligente, que recibe señales de corriente de 4-20 mA para lograr un ajuste continuo de la apertura de 0% a 100%, con una precisión de control que alcanza ±0,5%-±1%, adecuado para escenarios de control de flujo de alta precisión.

Velocidad de respuesta rápida: el tiempo de cambio de válvula es de solo 3 a 10 segundos. Para escenarios de cierre de emergencia, se puede personalizar un modelo completamente cerrado en 1 segundo, muy superior a las válvulas eléctricas tradicionales, adecuado para condiciones operativas que requieren una respuesta rápida.

II. Características de sellado y durabilidad

Rendimiento de sellado confiable: Se pueden seleccionar sellos blandos o sellos metálicos según las características del medio. Los sellos blandos pueden alcanzar cero fugas ANSI Clase VI, mientras que los sellos metálicos pueden alcanzar ANSI Clase IV, previniendo eficazmente las fugas de medios.

Alta durabilidad: el cuerpo de la válvula está hecho de materiales de alta calidad y la superficie de la placa de la válvula se puede recubrir con una aleación dura o un revestimiento cerámico según sea necesario, lo que la hace resistente al desgaste y a la corrosión. Las juntas están fabricadas con materiales de alta calidad, lo que garantiza una larga vida útil y reduce los costes de mantenimiento posteriores.

Estructura compacta: De tamaño pequeño y liviano, con un peso de solo 1/3 a 1/5 de una válvula de compuerta del mismo diámetro, requiere menos espacio de instalación, es fácil de instalar y ahorra tiempo y costos de instalación.

III. Otras características principales

Baja resistencia al flujo y bajo consumo de energía: el coeficiente de resistencia al flujo en estado completamente abierto es ≤0,5, mucho menor que el de las válvulas de compuerta y válvulas de globo, lo que reduce efectivamente el consumo de energía de bombas, ventiladores y otros equipos eléctricos, adecuados para aplicaciones de alto flujo.

Amplia compatibilidad: Adaptable a diversos medios como agua, vapor, aceite y soluciones ácidas/álcalis, cubriendo diferentes condiciones operativas como baja temperatura, alta temperatura y alta presión, satisfaciendo las necesidades de múltiples industrias.

Operación fácil: Admite operación manual (mango, engranaje helicoidal) y neumática. La operación manual se puede utilizar en emergencias cuando se interrumpe el suministro de aire, asegurando el funcionamiento normal del sistema.

Preguntas frecuentes

1. ¿Cuál es la presión de suministro de aire requerida para una válvula de mariposa accionada neumáticamente?

La presión de suministro de aire estándar es de 0,4 a 0,6 MPa. Esto se puede ajustar adecuadamente según el modelo del actuador y el diámetro de la válvula. Consulte a nuestro equipo de ventas para obtener asesoramiento específico según sus condiciones de funcionamiento.

2. ¿Cómo elegir entre válvulas de mariposa accionadas neumáticamente con sello blando y con sello metálico?

Los tipos de sello blando (caucho, PTFE) son adecuados para medios limpios, de temperatura normal y baja presión (como agua del grifo, fluidos aptos para alimentos), y ofrecen una alta resistencia a las fugas, pudiendo alcanzar potencialmente cero fugas. Los tipos de sello metálico son adecuados para medios corrosivos, que contienen partículas o alta temperatura, alta presión (como vapor o materias primas químicas), y ofrecen una mayor resistencia a la temperatura y la presión. Los clientes pueden elegir según las características de sus medios y sus requisitos operativos.

3. ¿Pueden personalizar modelos de gran diámetro de sus válvulas de mariposa accionadas neumáticamente?

Sí. Nuestro diámetro de producción estándar es DN40-DN1600. Para válvulas de mariposa accionadas neumáticamente de mayor diámetro, comuníquese con nuestro equipo de ventas. Personalizaremos la producción de acuerdo con sus necesidades, asegurando que el producto cumpla con los requisitos operativos.

4. ¿Cuál es el período de garantía del producto?

Nuestra válvula de mariposa accionada neumáticamente tiene una garantía de un año. Durante el período de garantía, brindaremos servicios gratuitos de reparación o reemplazo para cualquier problema de calidad que no sea causado por un error humano. También brindamos soporte de mantenimiento postventa a largo plazo.

5. ¿Cómo instalar y mantener una válvula de mariposa accionada neumáticamente?

Antes de la instalación, verifique que todos los componentes de la válvula estén completos y sean del modelo correcto, y que no haya objetos extraños dentro del cuerpo de la válvula. Durante la instalación, asegúrese de que la válvula esté alineada con la tubería, que la conexión de la brida esté segura y evite quemar los sellos durante la soldadura. Para el mantenimiento diario, mantenga limpia la válvula, verifique periódicamente el desgaste de los sellos, reemplace las piezas desgastadas con prontitud y lubrique las piezas de la transmisión con regularidad para garantizar un funcionamiento suave de la válvula. Se proporcionarán instrucciones detalladas de instalación y mantenimiento.
