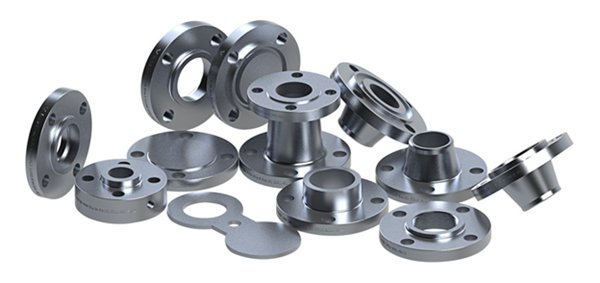

¿Qué es una conexión de brida?
Una conexión de brida es un método de conexión mecánico desmontable ampliamente utilizado. A menudo utiliza un par de bridas, una junta de sellado y pernos y tuercas para conectar firmemente tuberías, válvulas o equipos.
Su principio clave es:utilizando la fuerza de apriete de los pernos para comprimir la junta de sellado entre las bridas, protegiendo así el fluido (líquido o gas) contra fugas.

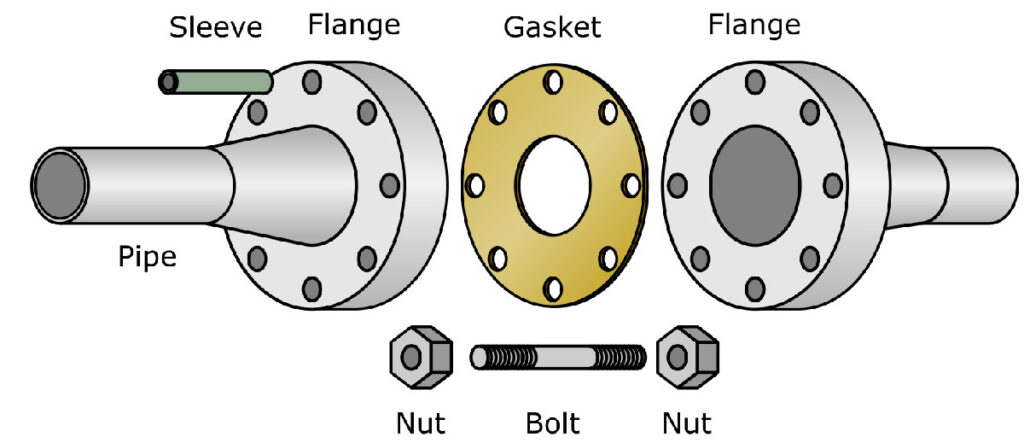

Una conexión de brida típica que incluye las siguientes cuatro partes principales:
Brida: Pieza en forma de disco sujeta al extremo de una tubería o puerto de equipo, generalmente con orificios para pernos.
Junta de sellado: Se coloca entre las caras de sellado de dos bridas y se presiona para lograr el sellado.
Pernos y tuercas: Pase por los orificios de los pernos en las bridas para suministrar la fuerza de agarre.
Cara de sellado: La superficie de la brida que se acerca a la junta; Viene en distintos tipos (por ejemplo, cara elevada, cara masculina/femenina, etc.).
Principales ventajas:
Gran ventaja y sellado resistente: Calificado para manejar alta presión, alta temperatura o medios erosivos.
Fácil desmontaje y mantenimiento.: La conexión se puede abrir fácilmente para limpiar tuberías, inspeccionar equipos o sustituir piezas.
Buena sustituibilidad: Las bridas cumplen con los estándares nacionales (p. ej., GB), estándares de la industria química (p. ej., HG), estándares de la industria mecánica (p. ej., JB) y estándares internacionales (p. ej., ANSI/ASME, DIN). Los productos de diferentes fabricantes se pueden alternar siempre que cumplan con la misma norma.
Aplicaciones generales:
ingeniería de tuberías: Conexión de tuberías con tuberías, tuberías con válvulas y tuberías con bombas.
Recipiente a presión: Accesorios para registros y bocas de acceso en recipientes y recipientes de reacción.
Punto de conexión: Conexiones de entrada y salida de presurizadores, y conexiones entre la carcasa del canal y la carcasa de intercambiadores de calor.
Sistemas de fabricación y servicios públicos.: Petróleo, productos químicos, gas natural, tratamiento de agua, sistemas de calefacción, etc.
Comparación simple con otras formas de conexión:
Comparado con la soldadura: Las conexiones de brida son extraíbles, pero son más costosas y pueden introducir posibles puntos de fuga adicionales.
En comparación con las conexiones roscadas: Las conexiones de brida pueden soportar presiones más altas y adaptarse a diámetros de tubería más grandes, pero son más complicadas de instalar y requieren más espacio.
Resumen sencillo: Cuando es necesario resistir altas presiones, trabajar con tuberías de gran diámetro o exigir un desmontaje frecuente para realizar tareas de mantenimiento, la conexión de brida suele ser el método favorito. Los ejemplos más comunes son los acoplamientos de las tuberías de agua contra incendios o de las tuberías de vapor de las fábricas, que destacan por "discos elevados" y se fijan con un círculo de pernos.
