En los sistemas industriales modernos, la eficiencia, la seguridad y la automatización ya no son opcionales: son esenciales. Un componente que juega un papel crítico en el logro de estos objetivos es elVálvula de mariposa accionada neumáticamente. Ampliamente utilizada en tratamiento de agua, procesamiento químico, generación de energía, alimentos y bebidas y sistemas HVAC, este tipo de válvula combina un diseño mecánico simple con una automatización neumática confiable. Su respuesta rápida, estructura compacta y bajos requisitos de mantenimiento lo convierten en la opción preferida tanto para aplicaciones de control de encendido y apagado como de aceleración.
Este artículo proporciona una descripción profesional y profunda de laVálvula de mariposa accionada neumáticamente, incluido cómo funciona, ventajas clave, parámetros técnicos, orientación para la selección y preguntas comunes que hacen los compradores antes de tomar una decisión.

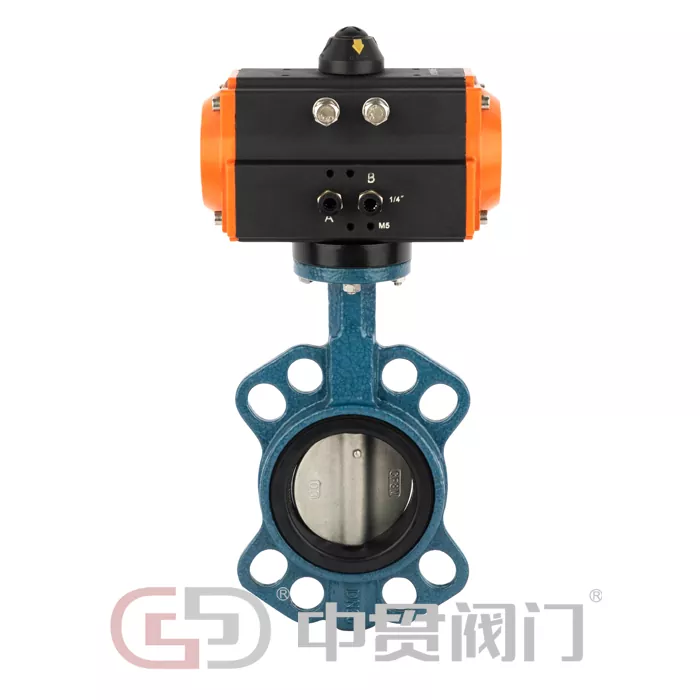

A Válvula de mariposa accionada neumáticamenteConsta de dos partes principales: un cuerpo de válvula de mariposa y un actuador neumático. El cuerpo de la válvula contiene un disco montado sobre un eje giratorio. Cuando se suministra aire comprimido al actuador, este convierte la presión del aire en movimiento mecánico, girando el disco 90 grados para abrir o cerrar la válvula.
Posición abierta: El disco se alinea con la dirección del flujo, lo que permite que el medio pase con una resistencia mínima.
Posición cerrada: El disco gira perpendicular al flujo, creando un sello hermético contra el asiento de la válvula.
Dependiendo de los requisitos del sistema, el actuador se puede configurar comodoble efecto(aire para abrir y cerrar) osimple efecto/retorno por resorte(aire para abrir, resorte para cerrar o viceversa), garantizando la seguridad durante una falla en el suministro de aire.
Las válvulas manuales requieren operación humana, lo que limita la velocidad, la precisión y la integración con sistemas automatizados. AVálvula de mariposa accionada neumáticamenteofrece varias ventajas claras:
Tiempo de respuesta rápidopara el control automatizado de procesos
Costos laborales reducidosy error humano
Seguridad mejorada, especialmente en entornos peligrosos o de alta temperatura
Fácil integracióncon PLC, DCS y sistemas de control remoto
Para las instalaciones que desean actualizar a líneas de producción automatizadas o semiautomáticas, el accionamiento neumático suele ser la solución más rentable.
NuestroVálvula de mariposa accionada neumáticamenteestá diseñado teniendo en cuenta la durabilidad, la precisión y los estándares internacionales. Cada unidad se prueba para garantizar un rendimiento confiable en condiciones operativas exigentes.
Estructura compacta y ligera
Almohadilla de montaje ISO 5211 para una fácil instalación del actuador
Requisito de torque bajo, lo que reduce el tamaño del actuador y el consumo de aire.
Excelente rendimiento de sellado con asientos de válvula reemplazables
Adecuado tanto para medios líquidos como gaseosos.
A continuación se muestra una tabla de parámetros técnicos simplificada para ayudar a los ingenieros y compradores a comprender rápidamente las capacidades del producto.
| Parámetro | Especificación |
|---|---|
| Rango de tamaño de válvula | DN50 – DN600 |
| Clasificación de presión | Pn10/lím16 |
| Material del cuerpo | Hierro dúctil, acero al carbono, acero inoxidable |
| Material del disco | Acero inoxidable, hierro dúctil (recubierto) |
| Material del asiento | EPDM, NBR, PTFE |
| Tipo de actuador | Doble efecto/simple efecto (retorno por resorte) |
| Presión de funcionamiento | 0,4 – 0,7 MPa |
| Temperatura de funcionamiento | -20°C a +180°C |
| Estándar de conexión | Oblea / Lug / Brida |
| Modo de control | On-Off / Modulación (con Posicionador) |
Esta configuración permite queVálvula de mariposa accionada neumáticamentepara adaptarse a diversos entornos industriales manteniendo un rendimiento estable y repetible.
Gracias a su versatilidad,Válvulas de mariposa accionadas neumáticamentese aplican ampliamente en múltiples industrias:
Tratamiento de agua y aguas residuales.para aislamiento y regulación de flujo
Plantas químicas y petroquímicas.manipulación de medios corrosivos o peligrosos
Procesamiento de alimentos y bebidas.donde se requiere higiene y rapidez de funcionamiento
sistemas de climatizaciónpara control de agua fría y caliente
Plantas de energíapara agua de refrigeración y sistemas auxiliares
Su diseño simple también las hace adecuadas para tuberías de gran diámetro donde otros tipos de válvulas pueden ser demasiado voluminosos o costosos.
Elegir lo correctoVálvula de mariposa accionada neumáticamenterequiere evaluar varios factores clave:
Tipo de medio: Agua, gas, petróleo o productos químicos corrosivos
Rango de temperatura y presión: Haga coincidir los materiales del asiento y la carrocería en consecuencia
Tamaño de válvula y tipo de conexión.: Instalación tipo wafer, orejeta o brida
Requisito de control: Control todo-nada o regulación de caudal modulante
Función a prueba de fallos: Determine si es necesario el retorno por resorte
Al hacer coincidir estos parámetros con los requisitos de su sistema, puede garantizar confiabilidad a largo plazo y un rendimiento óptimo.
Una de las mayores ventajas de unVálvula de mariposa accionada neumáticamentees su baja demanda de mantenimiento. La inspección de rutina generalmente incluye:
Comprobación de la presión del suministro de aire y la calidad del aire.
Inspección de sellos y asientos en busca de desgaste.
Verificación de la respuesta del actuador y la precisión de la carrera
Garantizar que los pernos de montaje permanezcan seguros
Con una instalación adecuada y controles periódicos, la vida útil de la válvula se puede ampliar significativamente.
P: ¿Para qué se utiliza una válvula de mariposa accionada neumáticamente?
R: Una válvula de mariposa accionada neumáticamente se utiliza para controlar o aislar el flujo de líquidos y gases en tuberías industriales automatizadas, ofreciendo una respuesta rápida y un sellado confiable.
P: ¿En qué se diferencia una válvula de mariposa accionada neumáticamente de una válvula de mariposa eléctrica?
R: Una válvula de mariposa accionada neumáticamente utiliza aire comprimido para su funcionamiento, lo que proporciona una actuación más rápida y una mejor idoneidad para entornos peligrosos, mientras que las válvulas eléctricas dependen de motores y energía eléctrica.
P: ¿Puede una válvula de mariposa accionada neumáticamente manejar medios corrosivos?
R: Sí, al seleccionar materiales apropiados para el cuerpo, el disco y el asiento, como acero inoxidable y PTFE, una válvula de mariposa accionada neumáticamente puede manejar fluidos corrosivos de manera segura.
P: ¿Es adecuada una válvula de mariposa accionada neumáticamente para regular el flujo?
R: Sí, cuando está equipada con un posicionador, una válvula de mariposa accionada neumáticamente puede realizar un control de modulación preciso además de una operación simple de encendido y apagado.
Fabricación de válvulas Zhejiang Zhongguan Co., Ltd.se especializa en el diseño y producción de válvulas industriales de alta calidad, incluida laVálvula de mariposa accionada neumáticamente. Con un estricto control de calidad, procesos de fabricación avanzados y un fuerte enfoque en los requisitos del cliente, ofrecemos soluciones de válvulas confiables para industrias globales.
Para especificaciones detalladas, soluciones personalizadas o soporte técnico, no dude en contactarnos.contactoFabricación de válvulas Zhejiang Zhongguan Co., Ltd.Nuestro equipo experimentado está listo para ayudarlo a seleccionar la válvula adecuada para su aplicación y garantizar el éxito operativo a largo plazo.
