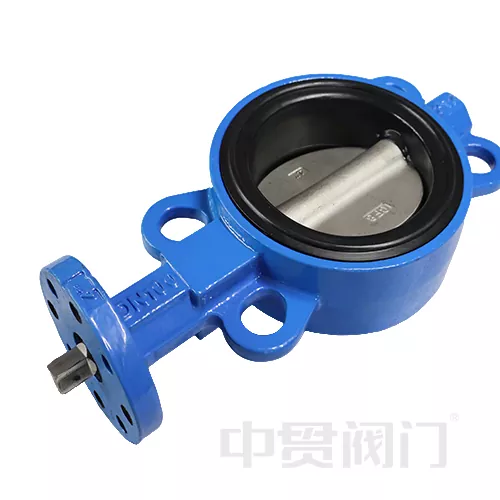

Válvula de mariposa de tallo desnudo y tallo cuadrado

La válvula de mariposa del tallo desnudo y el tallo cuadrado es una válvula industrial con diseño flexible y una fuerte adaptabilidad, que se usa ampliamente en sistemas petroquímicos, de tratamiento de agua, energía y HVAC. Su característica central es el diseño estandarizado de la válvula de válvula desnuda y el diseño de la estructura del eje cuadrado, que proporciona a los clientes un alto grado de libertad en la configuración personalizada, especialmente adecuada para escenarios que requieren una coincidencia independiente de actuadores neumáticos, eléctricos o manuales.

Ventajas de rendimiento

1. Peso de peso y bajo costo:

El diseño sin soporte reduce el número de componentes en un 30%, y el peso de la válvula DN200 es de solo 18 kg (aproximadamente 25 kg para la válvula de mariposa tradicional de la misma especificación);

Ejemplo: las válvulas de mariposa de tallo desnudo DN150 y el vástago cuadrado reemplazaron las válvulas de mariposa con bridas en la renovación de una red de calefacción de distrito, reduciendo el tiempo de instalación en un 50%.

2. Precisión de torque Alta:

El actuador de coincidencia de la interfaz de eje cuadrado no requiere un acoplamiento, y la eficiencia de salida del par es ≥95% (valor medido), que es especialmente adecuado para sistemas de automatización con ajustes frecuentes;

Equipado con un dial de límite (0 ° -90 ° ± 2 °) como estándar, admite un control de apertura preciso.

Compatibilidad de los medios:

1. El asiento de la válvula puede ser EPDM (resistencia al ozono), caucho de silicona (resistencia a la alta temperatura) o PTFE (resistencia a la corrosión), adecuada para agua limpia, vapor de baja presión, ácido débil y líquido alcalino (pH 4 ~ 10);

2. Aplicaciones típicas: dosificación de tuberías en plantas de tratamiento de aguas residuales, sistemas de circulación CIP en plantas de alimentos y bebidas, válvulas de alimentación para reactores químicos ligeros.
