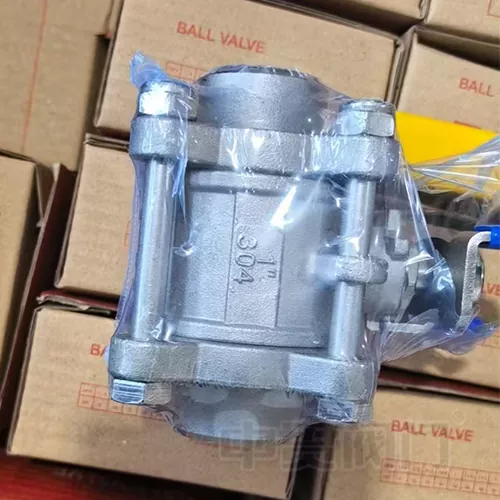

Válvula de bola con extremo roscado manual de 3 piezas

La principal ventaja de la válvula de bola manual con extremo roscado de 3 piezas en comparación con el diseño tradicional de dos piezas radica en su flexibilidad. Esta válvula consta de un cuerpo de válvula central y dos tapas de extremo, aseguradas con pernos largos de alta resistencia. Esta estructura permite a los técnicos desmontar y reemplazar rápidamente el asiento, la bola y los sellos de la válvula sin alterar el diseño de la tubería existente.

En industrias que requieren limpieza periódica (CIP) e inspecciones internas, como procesamiento de alimentos, fabricación de productos farmacéuticos y productos químicos finos, este diseño reduce significativamente el tiempo de inactividad.

Especificaciones técnicas

Ventajas principales y características técnicas

1. Costo económico del ciclo de vida

Si bien el precio de compra inicial de una válvula de bola de tres piezas es ligeramente mayor que el de una válvula de una sola pieza, el costo total de su ciclo de vida es menor.

Mantenimiento en línea: el tiempo de mantenimiento se reduce aproximadamente un 80 % en comparación con las válvulas ordinarias.

Reemplazo de componentes: Las tapas de los extremos en ambos extremos del cuerpo de la válvula se pueden reemplazar individualmente; En caso de daño accidental, no es necesario desechar toda la válvula.

Resistencia a la corrosión duradera: el material 316L resiste la corrosión por iones de cloruro (Cl-≤200 ppm), con una vida útil de diseño de hasta 15 años.

2. Sellado preciso y conexiones estandarizadas

Nuestra válvula de bola manual con extremo roscado de 3 piezas presenta roscas mecanizadas según estándares internacionales, lo que garantiza la compatibilidad con varios sistemas de tuberías:

Cumple con las normas ISO 228 (rosca G) o ISO 7 (rosca NPT).

La tecnología de mecanizado de núcleo de bola de precisión garantiza cero fugas incluso con presión PN25.

3. Escenarios de aplicación flexibles

Esta serie de válvulas es ampliamente utilizada en:

Tratamiento de Agua: Aislamiento de líneas principales y ramales en redes secundarias de abastecimiento de agua.

Limpieza Industrial: Control de ácidos y álcalis en sistemas CIP de cervecería.

Sistemas Energéticos: Regulación de caudal en sistemas de calefacción urbana.

Condiciones Especiales: Control de retrolavado en unidades de pretratamiento de desalinización de agua de mar.

¿Por qué elegir la válvula Zhongguan?

Zhongguan Valve Manufacture Co., Ltd. cuenta con más de 19 años de experiencia en la fabricación y suministro de válvulas. Hemos establecido dos importantes bases de producción en Tianjin y Wenzhou, integrando plenamente las ventajas de nuestra cadena de suministro en el norte y el sur:

Ventaja de la integración Norte-Sur: La base norte (Tianjin) se centra en el suministro de hierro fundido y grandes válvulas hidráulicas; la base sur (Wenzhou Oubei) se centra en la I+D y la producción de válvulas de bola y válvulas de mariposa de calidad industrial fabricadas en acero inoxidable y acero fundido.

Experiencia técnica profesional: nuestro equipo central tiene más de 20 años de experiencia en la industria de válvulas y puede brindar consultas técnicas basadas en los requisitos ambientales, de presión y de medios específicos de los clientes.

Equipo de producción integral: Contamos con nuestra propia máquina de prueba de presión, equipo de instalación de precisión de asientos de válvula, máquina de instalación de bujes y sistema de marcado automatizado, lo que garantiza que cada válvula de bola manual con extremo roscado de 3 piezas se someta a pruebas rigurosas antes de salir de fábrica.

Preguntas frecuentes (FAQ)

P: ¿Cuáles son las diferencias de instalación entre las válvulas de bola de tres piezas y las válvulas de bola de dos piezas?

R: Al reemplazar el sello interno de una válvula de bola de dos piezas, se debe desenroscar toda la válvula de la tubería. Sin embargo, con la válvula de bola con extremo roscado manual de 3 piezas, solo es necesario aflojar los pernos de conexión para retirar el cuerpo de la válvula intermedia; Las conexiones roscadas en ambos extremos de la tubería no requieren trabajo en caliente ni desmontaje.

P: ¿Se puede utilizar su material 316L en entornos de alta salinidad?

R: El 316L tiene una excelente resistencia a la corrosión por picaduras y es adecuado para entornos con concentraciones de iones de cloruro ≤200 ppm. Para concentraciones más altas en ambientes de agua de mar, recomendamos contactar a nuestro equipo de ventas para obtener soluciones en acero inoxidable ultraaustenítico o acero inoxidable dúplex.

P: ¿La válvula tiene un dispositivo de bloqueo?

R: Sí, nuestras manijas de válvulas de bola de tres piezas generalmente están equipadas con un orificio de bloqueo para evitar el funcionamiento accidental durante el mantenimiento o en posiciones críticas.
