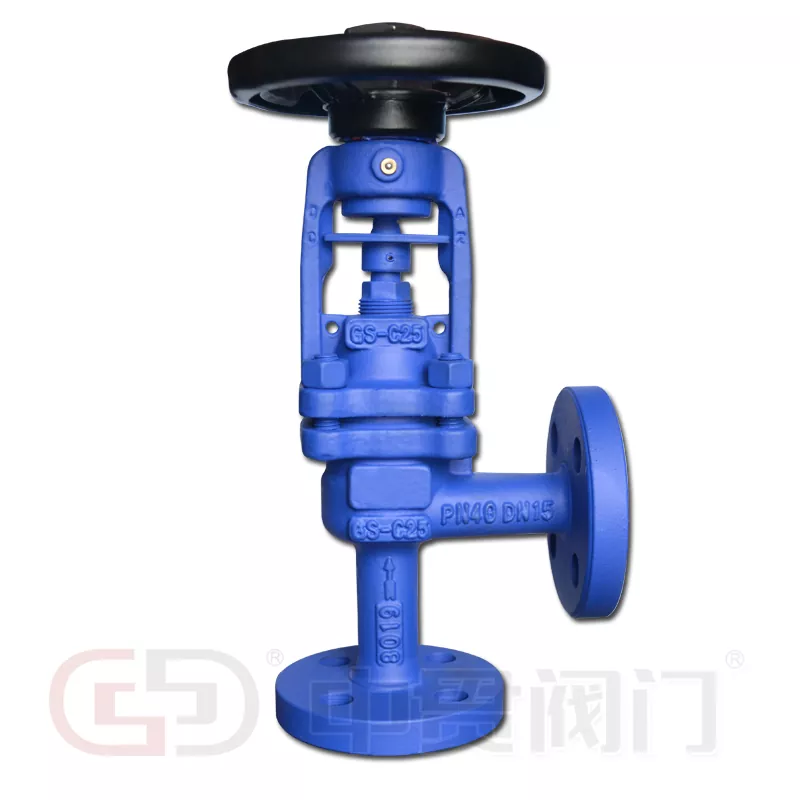

Zhongguan apoya la adquisición de válvulas industriales con elVálvula de globo sellada con fuelle para servicio de vapor, diseñado para tuberías de vapor donde el sellado del vástago, los cambios de temperatura y el rendimiento de cierre influyen en la selección de la válvula. Su fuelle metálico proporciona la barrera primaria de sellado del vástago, mientras que el empaque secundario agrega otra capa de contención. La gama de productos cubre DN15–DN400 y PN16–PN40, con una temperatura de funcionamiento máxima indicada de 600 °C.
Los sistemas de vapor exponen los sellos del vástago de la válvula a temperaturas elevadas, cambios de presión y ciclos repetidos de calentamiento y enfriamiento. La empaquetadura convencional puede sufrir desgaste y requerir ajustes periódicos. Un diseño sellado con fuelle utiliza un elemento metálico flexible entre el vástago de la válvula y el conjunto del casquete para separar el área del vástago móvil del medio del proceso.
El extremo inferior del fuelle está soldado al vástago, mientras que el extremo superior está asegurado dentro del conjunto de capó y cuerpo. Esta disposición limita el contacto directo entre el medio del proceso y el área de empaquetadura del vástago, lo que hace que el diseño sea adecuado para distribución de vapor, líneas auxiliares de calderas, equipos de calefacción industrial y tuberías de intercambiadores de calor.
La válvula de globo sellada con fuelle para servicio de vapor es particularmente relevante cuando el control de fugas del vástago externo es una parte importante del diseño de la tubería. La selección del material del fuelle influye en la resistencia a la temperatura, la corrosión y el movimiento cíclico, mientras que los materiales del cuerpo de la válvula y los internos determinan la compatibilidad con el entorno del proceso.
La válvula utiliza dos elementos de sellado de vástago distintos. El fuelle metálico forma la barrera primaria y el empaque secundario proporciona contención adicional si el sello primario se ve comprometido.
La integridad del fuelle está influenciada por la compatibilidad del material, las condiciones de presión y temperatura, la exposición a la corrosión y la frecuencia del movimiento del vástago. El movimiento repetido puede contribuir a la fatiga, mientras que los medios inadecuados pueden acelerar la degradación del material. El empaque secundario proporciona contención adicional pero no restaura la integridad estructural de un fuelle dañado.
Esta disposición de sellado es relevante para instalaciones de vapor donde reducir las fugas rutinarias del empaque del vástago es una prioridad. El rendimiento general de la válvula también depende de las superficies de sellado internas, el movimiento del vástago y los materiales seleccionados.
Para tareas de aislamiento, el disco y el asiento deben proporcionar un cierre efectivo en las condiciones operativas especificadas. La selección del material del asiento y del disco afecta la resistencia al desgaste y al daño de la superficie, mientras que se puede considerar el revestimiento duro Stellite opcional cuando las condiciones de servicio especificadas requieren una superficie de sellado más dura.
Las aplicaciones típicas incluyen ramas de distribución de vapor, tuberías auxiliares de calderas, circuitos de calefacción y conexiones de intercambiadores de calor. El tamaño de la válvula y la clase de presión deben corresponder al diseño de la tubería y a las condiciones de funcionamiento.
Las válvulas de globo pueden regular el flujo mediante cambios en la posición del disco. Sin embargo, la estrangulación continua expone el disco y el asiento a la velocidad del fluido, la caída de presión y una posible erosión. El vapor que contiene condensado puede crear riesgos de desgaste adicionales en algunas condiciones de operación.
Para una regulación frecuente, la selección debe tener en cuenta el rango de flujo esperado, el diferencial de presión, la frecuencia de operación y el diseño de los internos. Cuando la función principal es un aislamiento completamente abierto o completamente cerrado, las prioridades de selección pueden diferir de aquellas para la limitación sostenida.
La válvula de globo sellada con fuelle para servicio de vapor está disponible con varios cuerpos, fuelles y materiales de empaque. Estas opciones admiten diferentes combinaciones de resistencia a la temperatura, compatibilidad con la corrosión, requisitos mecánicos y consideraciones de mantenimiento.
Las opciones de cuerpo de acero al carbono y hierro fundido satisfacen requisitos mecánicos y operativos diferentes a los de los cuerpos de acero inoxidable. Para la selección de fuelles, SS304, SS316, SS316L, SS310S y Hastelloy C ofrecen diferentes características de materiales para exposición térmica y química. Las empaquetaduras de PTFE y grafito brindan materiales de sellado secundario alternativos para diferentes condiciones de servicio.
Estas normas proporcionan puntos de referencia para el diseño de válvulas, compatibilidad dimensional, conexiones de bridas y pruebas. Ayudan a establecer la base técnica para integrar la válvula en una tubería de vapor existente.
La gama de productos indicada cubre DN15–DN400, clases de presión PN16–PN40 y una temperatura de funcionamiento máxima indicada de 600 °C.
La selección debe comenzar con la presión y temperatura de operación, seguidas de las condiciones del vapor, la frecuencia esperada de los ciclos, el rendimiento de cierre requerido y las dimensiones de la conexión de la tubería. El material del cuerpo y la clase de presión establecen los principales parámetros mecánicos, mientras que la aleación del fuelle y la empaquetadura secundaria abordan los requisitos de sellado del vástago.
Para el servicio de vapor a alta temperatura, la compatibilidad del material y la relación presión-temperatura son fundamentales para la selección de la configuración. Cuando la válvula operará con frecuencia, el número esperado de ciclos de movimiento y la naturaleza del trabajo de regulación también influyen en los requisitos de fuelle y ajuste.
Zhongguan ha construido su producción en torno a válvulas de servicio de vapor durante casi dos décadas. La planta de Tianjin y la instalación de Wenzhou Oubei trabajan en conjunto: una maneja carrocerías pesadas de acero y fundición, la otra se enfoca en trabajos de ensamblaje y molduras de precisión. Para esta válvula de vapor sellada con fuelle, esa división es importante: las piezas fundidas del cuerpo llegan a la línea de ensamblaje ya verificadas dimensionalmente, y cada unidad de fuelle se suelda, se verifican las fugas y se adapta a un vástago específico antes de ingresar al capó.
Cada válvula terminada pasa una prueba de presión antes del empaque y los datos de la prueba están vinculados al número de serie de la unidad. Las superficies de sellado se inspeccionan después de las pruebas, no solo antes, porque el ciclo de presión en sí puede revelar problemas que la inspección estática pasa por alto. Los conjuntos de asiento y disco con revestimiento duro Stellite opcional se manejan en una línea separada para evitar la contaminación cruzada con los adornos estándar.
Desde el punto de vista técnico, el apoyo a la selección se organiza en torno a los parámetros de vapor con los que realmente opera: presión, temperatura, frecuencia de ciclos y comportamiento del condensado. La garantía de un año cubre problemas confirmados relacionados con la calidad, y los fuelles, asientos y componentes de empaque de repuesto siguen estando disponibles después de la entrega. Los certificados y casos de proyectos anteriores están disponibles previa solicitud si los necesita para un paquete de licitación.
Para distribución de vapor y calefacción industrial, esteVálvula de globo sellada con fuelle para servicio de vaporCombina un sello primario de fuelle metálico con empaquetadura secundaria, en DN15–DN400 y PN16–PN40. Opciones relacionadas en el mismoVálvula industrial estándar DINfamilia incluye elVálvula de globo sellada con fuelle estándar DIN, el patrón rectoVálvula de globo estándar DIN, elVálvula de retención estándar DIN, y elVálvula de compuerta estándar DIN.
¿Necesita una válvula de globo sellada con fuelle para su línea de vapor? Comparta su presión de funcionamiento, temperatura y tamaño de DN.
