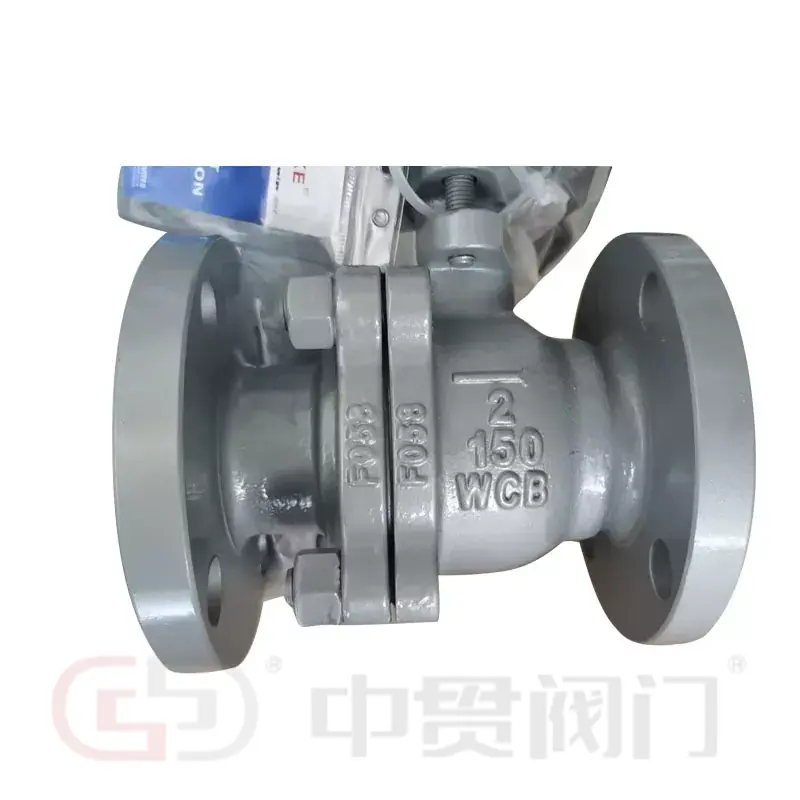

ElVálvula de bola flotante con brida WCB para uso industrialfabricado porFabricación de válvulas Zhejiang Zhongguan Co., Ltd.Cuenta con una carcasa de acero al carbono de cuerpo dividido, una esfera flotante de acero inoxidable y bridas finales que cumplen con los estándares globales. Respaldadas por más de 19 años de experiencia en fabricación y sitios de producción duales en Tianjin y Wenzhou, estas unidades de válvulas cumplen estrictamente conAPI 6DyASME B16.34estándares para el servicio de cierre en ductos de líquidos, gas, vapor e hidrocarburos.
Los parámetros operativos, estándares de materiales y opciones estructurales de la válvula de bola flotante con bridas WCB para uso industrial se enumeran en la siguiente matriz de ingeniería:
El cuerpo principal y el adaptador lateral están asegurados mediante pernos de brida de alta resistencia, lo que permite un mantenimiento interno completo y el reemplazo del anillo de asiento.
La presión del medio empuja la bola flotante pulida aguas abajo hacia la cara del asiento elástico, creando un sellado hermético a medida que aumenta la presión de la línea.
La inserción interna del vástago con un hombro integral evita la expulsión del vástago durante condiciones de sobrepresión.
El diseño de plataforma alta admite la conexión directa de actuadores de cuarto de vuelta neumáticos o eléctricos.
El diseño técnico de la válvula de bola flotante con brida WCB para uso industrial proporciona distintos beneficios operativos en redes de tuberías exigentes:
El mecanismo de bola flotante aguas abajo utiliza presión de fluido interno para forzar la bola contra el asiento, lo que garantiza un cierre sin fugas según los estándares ANSI Clase VI.
El cuerpo de acero fundido ASTM A216 WCB resiste tensiones físicas de las tuberías, aumentos repentinos de presión y temperaturas de trabajo continuas de hasta 425 °C sin deformación estructural.
Las bolas de microacabado mecanizadas por CNC combinadas con asientos de PTFE/R-PTFE minimizan la fricción, reducen el par de operación y amplían las opciones de selección de actuadores.
El cuerpo dividido atornillado de dos piezas permite a los equipos de mantenimiento reparar los sellos internos y pulir la bola sin reemplazar todo el conjunto de válvula.
Cada unidad de válvula fabricada se somete a pruebas de presión de acuerdo con las normas API 598 antes de salir de nuestra fábrica:
Se aplica a 1,5 veces la presión nominal de trabajo para verificar la integridad de la pared del cuerpo, la densidad de la fundición y la resistencia de las juntas.
Realizado utilizando agua hidrostática y presión de aire neumática a 1,1 veces la presión nominal para confirmar el rendimiento sin fugas en ambas direcciones del flujo.
El par de operación se mide en ciclos completos de recorrido de 90° para garantizar una acción suave y descartar ataduras internas.
Debido a su contención de alta presión y cierre confiable del asiento, la válvula de bola flotante con brida WCB para uso industrial se implementa en industrias de procesos críticos:
Maneja líneas de transporte de petróleo crudo, estaciones de medición de gas natural y colectores de distribución de terminales de combustible que operan bajo diferenciales de alta presión.
Proporciona aislamiento de un cuarto de vuelta para hidrocarburos no corrosivos, solventes, gases de proceso y líneas de aire de servicios públicos. Para líneas de productos químicos corrosivos, se encuentran disponibles opciones de cuerpo de acero inoxidable CF8/CF8M.
Gestiona la distribución de vapor de alta temperatura, las líneas de condensado y los circuitos de agua de alimentación de calderas. Los asientos mejorados de PEEK o PPL evitan la deformación térmica bajo ciclos rápidos de temperatura.
Ofrece un servicio confiable en redes municipales de suministro de agua, circuitos de agua de enfriamiento industrial y plantas de filtración de tratamiento de agua que requieren durabilidad de ciclo alto.
Fabricación de válvulas Zhejiang Zhongguan Co., Ltd.opera dos centros de producción especializados en Tianjin (cadena de suministro de agua/hierro fundido) y Wenzhou (cadena de suministro industrial/acero fundido).
Los tornos CNC de ejes múltiples mecanizan esferas de válvulas y superficies de asiento con tolerancias exactas de micropulgadas, lo que extiende la vida útil del asiento.
Disponibles con vástagos extendidos para servicio enterrado subterráneo, dispositivos de manija de bloqueo y conexiones bridadas adaptadas a los estándares ANSI, DIN o GB.
Cumplimos con solicitudes de reemplazo de una sola unidad para llamadas de mantenimiento, así como envíos de proyectos de múltiples contenedores.
Las cotizaciones de ingeniería detalladas y los dibujos dimensionales CAD se emiten dentro de las 24 horas para las configuraciones estándar.
Respaldado por certificaciones ISO y una garantía de producto de 1 año que proporciona reemplazo gratuito de unidades por defectos de fabricación verificados. Revisa nuestrocertificadospara más detalles.
Suministramos juntas de cara elevada (RF), cara plana (FF) y tipo anillo (RTJ). RF es estándar para presiones de hasta Clase 300. FF se utiliza cuando se conecta a equipos de hierro fundido para evitar estrés corporal. RTJ está diseñado para sistemas Clase 600 de alta presión que utilizan ranuras para juntas metálicas.
Después de las pruebas, todas las cámaras interiores y las caras de las bridas reciben aceite inhibidor de oxidación y cubiertas protectoras de plástico en los extremos. Los envíos a ambientes tropicales o marinos se envuelven en una película inhibidora de corrosión por vapor (VCI) y se empacan en cajas de madera selladas y tratadas térmicamente.
Sí. El acero WCB estándar funciona hasta -29°C. Para condiciones bajo cero, sustituimos el material del cuerpo con acero al carbono de baja temperatura (LCB/LCC) y agregamos bonetes extendidos para proteger la empaquetadura del vástago contra la congelación.
Nuestra base en Tianjin produce válvulas de agua de hierro fundido, mientras que nuestra base en Wenzhou fabrica válvulas industriales de acero inoxidable y acero fundido. Los pedidos de esta válvula de bola WCB se envían directamente a Wenzhou para su producción y pruebas especializadas.
