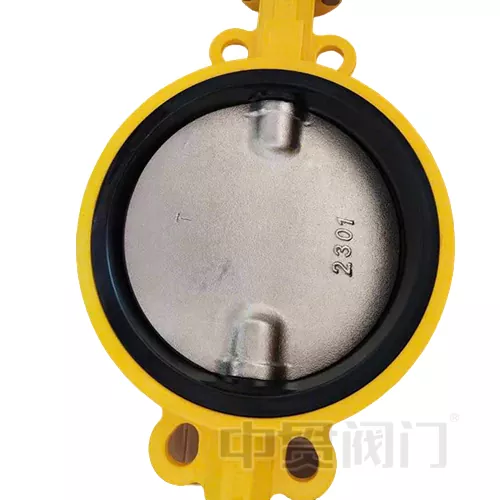

Válvula de mariposa de diseño de medio tallo

La válvula de mariposa de diseño de medio tallo solo tiene una diferencia con la otra válvula de mariposa regular, los tallos tienen dos etapas, también pueden llamar como eje de la válvula dividida, significa una reducción de la sección transversal y poner más importancia al valor de KV. Si está buscando este tipo de válvula para su industria o proyectos, la válvula de mariposa de Half STEM es una buena opción, cada material parcial y brida superior o forma de tallo, todo se puede personalizar.

Beneficios de rendimiento y límites aplicables

1. Económico y fácil de mantener:

El costo de fabricación de la válvula de mariposa de medio vástago es solo el 70% del de una válvula de mariposa de tallo completo, y no hay necesidad de mantener la caja de relleno inferior;

2. Optimización para escenarios de bajo voltaje:

Presión de trabajo ≤ PN16, temperatura aplicable -10 ° C ~ 120 ° C (sello EPDM) / -20 ° C ~ 80 ° C (sello NBR);

El valor CV del coeficiente de flujo es 40% más alto que el de la válvula de puerta del mismo diámetro, y la pérdida de presión es ≤ 0.2 bar (a una velocidad de flujo de 2 m/s).

3. Flexibilidad de instalación:

La válvula de mariposa de la mitad del tallo se puede instalar horizontal o verticalmente, y el cuerpo de la válvula se puede seleccionar en hierro fundido (GGG50) o acero inoxidable (CF8M);

Adaptación del diseño de clip para proyectos de renovación de tuberías con espacio limitado (por ejemplo, expansión de la tubería de sala de equipos).

4. Compatibilidad típica de los medios:

a. Agua limpia, agua de enfriamiento circulante, vapor de baja presión (≤1.6MPa);

b. B. Aceites neutrales (viscosidad ≤220cst), aire y otros gases no corrosivos;

do. C. Concentración de líquidos ácidos y alcalinos (pH 5 ~ 9)
