Piense en el grifo de agua de su casa y en el túnel de una autopista. El grifo puede estar completamente abierto, pero el aguafluirtodavía está limitado por su propio diámetro. El túnel de la autopista, sin embargo, permite el paso de vehículos a toda velocidad sin obstáculos. Esta simple analogía captura la diferencia fundamental entre una válvula de bola de puerto completo y una de puerto reducido.
Primero, comprendamos la válvula de bola en sí.
Una válvula de bola, como su nombre indica, tiene un componente central: una bola con un agujero. Al girar la manija de la válvula, se hace girar esta bola. Cuando el orificio se alinea con la tubería, puede fluir líquido (agua, petróleo, gas, etc.). Cuando la bola gira 90 grados, el orificio se bloquea y se corta el flujo. Es una válvula de encendido/apagado altamente eficiente y confiable.
Puerto completo y Puerto reducido describen el tamaño de este agujero en la bola y el ancho delválvulaPasaje interno.
Válvula de bola de paso completo: la "autopista" sin obstáculos

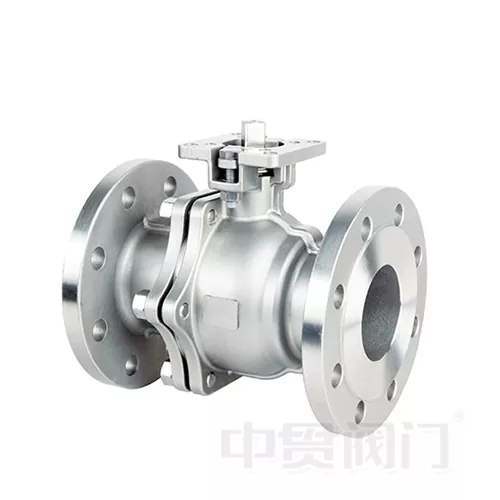

Característica de diseño: El diámetro del orificio en la bola de una válvula de bola de puerto completo es del mismo tamaño que el diámetro de la tubería de conexión. Esto significa que cuando la válvula está completamente abierta, su paso es un orificio recto, sin obstrucciones y sin puntos estrechos.
Ventaja clave: resistencia cero, sin obstrucciones
Flujo sin obstáculos: el fluido pasa casi sin pérdida de presión adicional, como conducir en una carretera recta.
Función poderosa: Permite una operación especial llamada "pigging". En tuberías de larga distancia (por ejemplo, para petróleo y gas), se envía un dispositivo llamado "cerdo" a través de la tubería para limpiarla o inspeccionarla. Sólo una válvula de bola de puerto completo permite el paso de este "cerdo".
Piense en ello como: una carretera que mantiene todo su ancho de principio a fin, sin tramos de cuello de botella.
Usos comunes: Tuberías de procesos críticos, líneas de transferencia de larga distancia y cualquier aplicación que requiera flujo máximo o pigging, a menudo en petróleo, gas y productos químicos.industrias.
Compacto y liviano: Su estructura general es más pequeña, lo que lo hace ventajoso cuando el espacio de instalación es limitado.
Característica de diseño: El diámetro del orificio en la bola de una válvula de bola de puerto reducido es menor que el diámetro de la tubería de conexión. Normalmente, es un tamaño estándar más pequeño. Por ejemplo, el diámetro interior de una válvula de puerto reducido DN100 (100 mm) podría ser sólo de unos 80 mm.
Ventaja clave: menor costo, compacto y más liviano
Rentable: debido a que la bola y el cuerpo de la válvula se pueden hacer más pequeños, utiliza menos material y generalmente es más barata que una válvula de puerto completo del mismo tamaño.
Compacto y liviano: Su estructura general es más pequeña, lo que lo hace ventajoso cuando el espacio de instalación es limitado.
Flujo suficiente: si bien el paso es más estrecho, el caudal es perfectamente adecuado para la mayoría de las aplicaciones industriales generales y cotidianas.
Piense en ello como: una calle principal que es mayormente ancha pero tiene una sección ligeramente más estrecha debajo de un puente. Puede que ralentice un poco el tráfico, pero no obstaculiza el paso normal.
Usos comunes: Este es el tipo de válvula de bola más común y ampliamente utilizado. Lo más probable es que encuentre válvulas de puerto reducido en el suministro de agua estándar, sistemas de calefacción, construcción y muchos sectores industriales.tuberíasdonde la pérdida mínima de presión no es crítica.
Conclusión: ¿Cómo elegir?
En términos simples, su elección depende de sus necesidades:
Elija una válvula de bola de puerto completo cuando necesite un flujo sin restricciones o requiera capacidad futura para limpieza de tuberías. Paga un costo más alto y necesita más espacio para este rendimiento y funcionalidad.
Para la gran mayoría de aplicaciones generales, como el cierre principal de agua en una casa o las tuberías de calefacción de un edificio, el Puerto ReducidoVálvula de bolaes perfectamente suficiente y ofrece el mejor valor. Cambia una pérdida menor de flujo y presión por importantes ahorros de costos y conveniencia.
Usos comunes: Este es el tipo de válvula de bola más común y ampliamente utilizado. Lo más probable es que encuentre válvulas de puerto reducido en el suministro de agua estándar, sistemas de calefacción, construcción y muchos sectores industriales.
