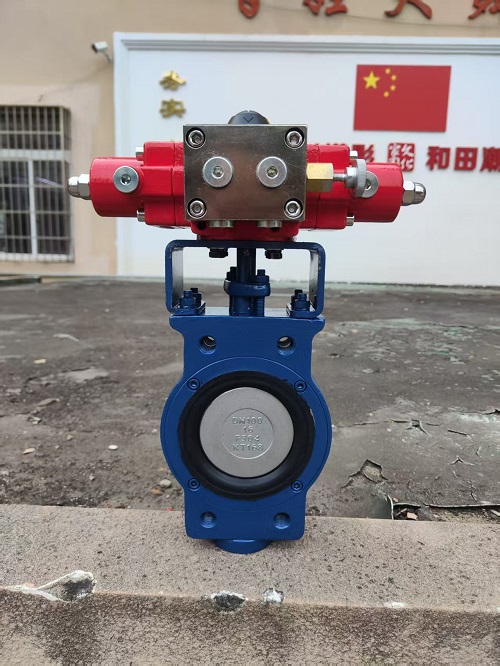

El acero al carbono WCB forma el cuerpo principal de la válvula que contiene la presión. Se utiliza en tuberías industriales donde el acero al carbono es compatible con las condiciones del medio, la temperatura y la presión.
CF8 es un grado de acero inoxidable fundido que corresponde en términos generales al acero inoxidable 304. El disco se asienta en la trayectoria del flujo y hace contacto con el medio transportado, lo que hace que su material sea un factor importante en la resistencia a la corrosión.
El disco CF8 no fabrica toda la válvula en acero inoxidable. El cuerpo del WCB y otros componentes húmedos conservan sus propias características y limitaciones de material.
El eje del vástago está desplazado de la superficie de sellado del disco y de la línea central de la tubería. Durante la apertura, el disco se aleja del asiento, reduciendo el contacto deslizante en comparación con una disposición concéntrica.
Un menor roce durante el movimiento del disco ayuda a limitar el desgaste de la superficie de sellado.
La geometría desplazada reduce el contacto innecesario cuando se abre el disco.
El cierre depende del material del asiento, el estado del disco, la presión de funcionamiento y los criterios de fuga especificados.
La válvula está listada con opciones de asiento de EPDM, NBR y PTFE. Estos materiales tienen diferentes características de resistencia química y térmica.
El rango de temperatura indicado es de -20 °C a +180 °C, dependiendo del material del asiento. Este no es un rango operativo universal para todas las opciones de asiento. La exposición a productos químicos, la presión, la variación de temperatura y el rendimiento de fugas requerido afectan la idoneidad del servicio.
La información proporcionada no indica una presión de trabajo máxima numérica ni un rango de tamaño confirmado para este modelo exacto. El rango de producción general de válvulas de mariposa de la empresa es DN40–DN1600; Esto no establece que todos los tamaños estén disponibles con esta combinación específica de cuerpo y disco.
Fabricación de válvulas Zhejiang Zhongguan Co., Ltd.se ha centrado en válvulas durante más de 19 años, con bases de producción en Tianjin y Wenzhou. La base de Tianjin se estableció en 2016, seguida por el establecimiento de la empresa Zhejiang en 2019. Su cartera de válvulas incluyeválvulas de mariposa, válvulas de bola, válvulas de compuerta, válvulas de retención, válvulas de pie, filtros y válvulas de control.

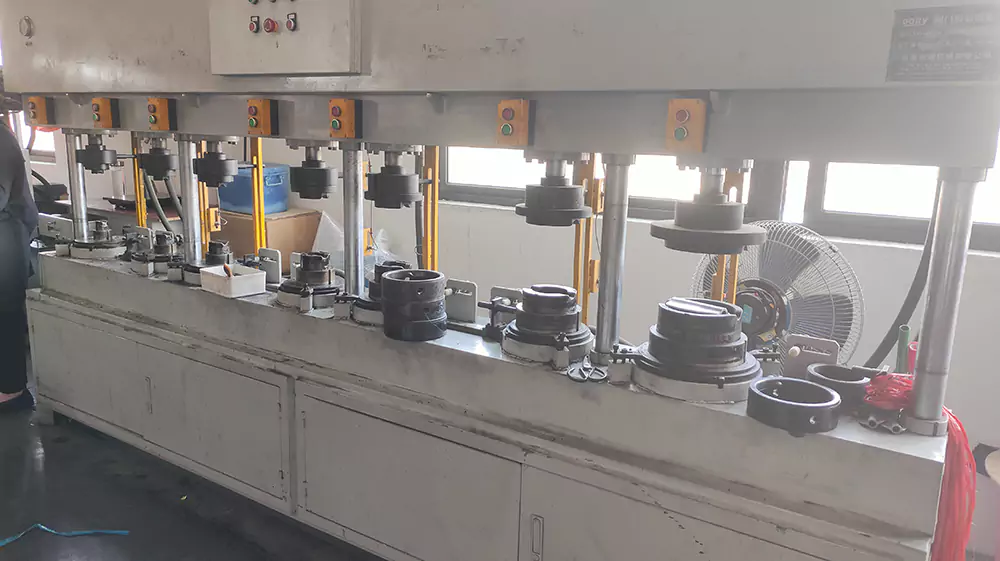

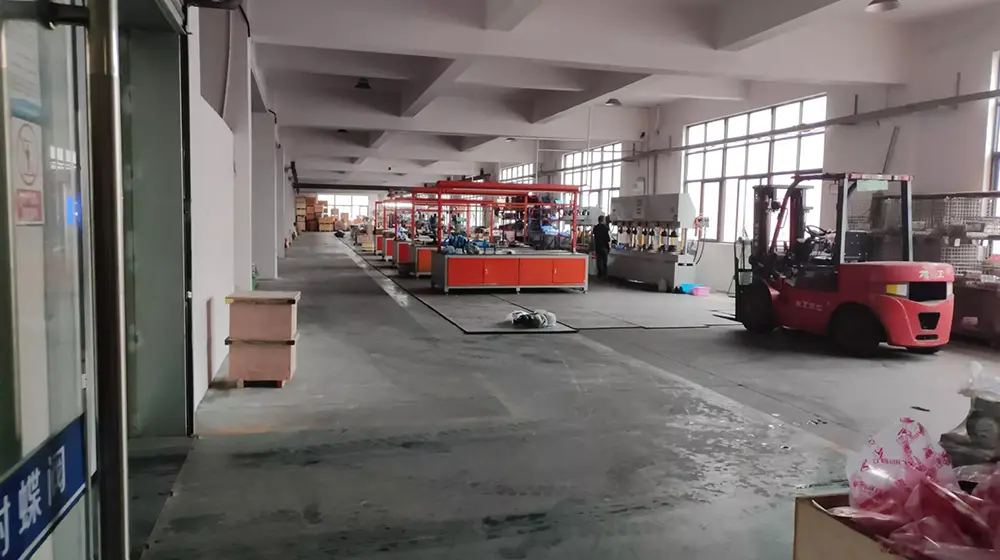

La instalación de Wenzhou se especializa en válvulas de mariposa, incluidos diseños de oblea, de orejeta, de sección en U y con bridas. El equipo de producción incluye máquinas de prueba de presión de válvulas, herramientas de instalación de asientos, equipos de instalación de manguitos de eje y máquinas de marcado.
Las pruebas de presión y la inspección en la etapa de producción forman parte del proceso de fabricación. Zhongguan informa que posee certificados ISO relevantes para sus válvulas y puede proporcionar válvulas de mariposa con asientos certificados WRAS cuando corresponda. Su negocio internacional incluye la cooperación con empresas y proyectos de ingeniería en Vietnam, Malasia, Singapur y otros mercados. Revisa nuestrocertificadospara más detalles.
La válvula se puede instalar en cualquier dirección para lograr un sellado bidireccional, pero la orientación preferida es con el vástago aguas arriba para obtener mejores características de flujo. Confirme que la flecha en el cuerpo coincida con la ruta de flujo prevista antes de atornillar.
Inspeccione el asiento en busca de hinchazón, grietas o partículas incrustadas durante las paradas programadas. Reemplace el asiento si se produce una fuga o si el disco ya no se asienta correctamente. Mantenga el área de contacto del vástago y el disco libre de residuos abrasivos.
Sí. La válvula se puede suministrar con una interfaz de montaje para actuadores manuales, neumáticos o eléctricos. El par del actuador debe coincidir con el tamaño de la válvula, el diferencial de presión y el factor de seguridad requerido.
Haga coincidir el DN de la válvula con el diámetro interno de la tubería y confirme que la clasificación de la brida (PN10 o PN16) coincida con las bridas correspondientes. Considere la velocidad del flujo, la caída de presión y la clase de cierre requerida para la aplicación.
Guarde la válvula en un área limpia y seca con el disco ligeramente abierto para proteger el asiento. Mantenga las caras de las bridas cubiertas y evite apilar objetos pesados sobre la válvula. Inspeccione el asiento y el disco antes de la instalación.
