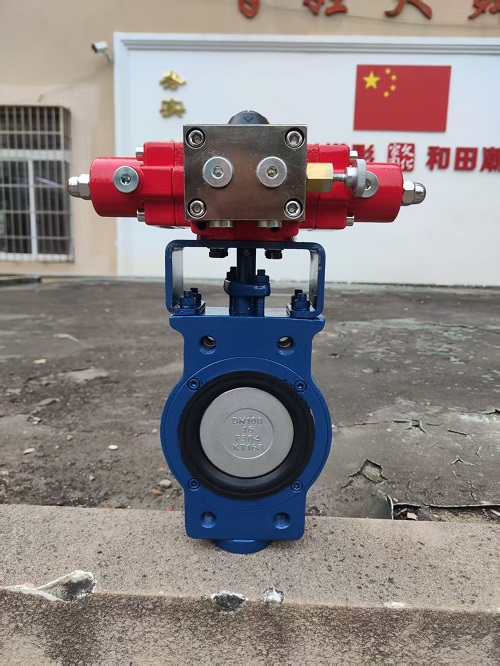

La construcción del material y los parámetros de ingeniería de la válvula de mariposa excéntrica Semi Lug WCB CF8 se construyen de acuerdo con rígidos estándares de fábrica para soportar altos caudales, medios abrasivos y presiones diferenciales.
La construcción de acero fundido ofrece alta integridad estructural, resistencia a la tracción y resistencia al impacto para tensiones de tuberías de servicio pesado.
Disco de acero inoxidable 304 fundido con superficies de contacto pulidas con precisión para resistir la corrosión, la erosión del medio y la degradación del asiento.
Opciones de asiento elastomérico configurables (EPDM, NBR, PTFE) que proporcionan deformación elástica para un cierre repetible sin fugas según los estándares ANSI Clase VI.
Operador de potencia fluida totalmente integrado que proporciona tiempos de respuesta rápidos, modulación precisa y salida confiable de alto torque para bucles de control automatizados.
Una válvula de mariposa concéntrica presenta un vástago que pasa directamente a través del centro del disco y el asiento, lo que produce un roce continuo entre caucho y metal durante todo el recorrido de 90 grados. Por el contrario, el diseño de doble desplazamiento de la válvula de mariposa excéntrica Semi Lug WCB CF8 posiciona el eje del vástago desplazado tanto del centro del sello del asiento como de la línea central de la tubería. Al abrirse, el disco se aleja instantáneamente de la cara del asiento, lo que minimiza la fricción, reduce el par de operación, evita la deformación del asiento y extiende significativamente la vida útil de los componentes.
Una válvula tipo wafer estándar se desliza entre dos bridas mediante pernos pasantes con soporte de alineación cero durante el mantenimiento. Una válvula de lengüeta completa cuenta con orificios para pernos roscados que abarcan todo el perímetro, lo que permite un aislamiento total del callejón sin salida. El diseño del cuerpo semi-oreja combina orificios roscados para orejetas con guías de perno abiertas. Esta arquitectura de semi-oreja permite pernos pasantes seguros para un menor peso corporal y una alineación más rápida mientras mantiene la válvula apoyada en un lado durante el desmontaje parcial de la tubería aguas abajo, lo que facilita el trabajo de mantenimiento sin quitar el conjunto completo.
El acero al carbono WCB proporciona una excelente resistencia mecánica y contención de presión para medios industriales neutros, no corrosivos o ligeramente agresivos, agua caliente, vapor e hidrocarburos. El acero inoxidable CF8 (304) contiene 18 % de cromo y 8 % de níquel, lo que lo hace altamente resistente al ataque químico, la oxidación, los fluidos orgánicos y la humedad. La combinación de un cuerpo exterior WCB con un disco humedecido CF8 optimiza la rentabilidad y al mismo tiempo garantiza una alta resistencia a la corrosión en la ruta del flujo.
Si bien se prefieren las válvulas de oreja completa para un verdadero servicio de final de línea sin salida bajo presión de trabajo total, el diseño de semi oreja puede soportar el mantenimiento de la tubería cuando se atornilla a la brida aguas arriba. Para aplicaciones permanentes sin salida que requieren una extracción completa de la brida aguas abajo a presión máxima, consulte a nuestro equipo de ingeniería técnica durante la selección de preventa para verificar la clasificación de presión de la línea y las configuraciones de pernos específicas.
El mecanismo de doble compensación y el control hidráulico se adaptan a entornos de proceso específicos que requieren un aislamiento rápido y automatizado y cero fugas:
Maneja la ingesta de agua cruda, lodos de tratamiento de aguas residuales y líneas de dosificación de químicos. El disco de acero inoxidable CF8 resiste picaduras localizadas causadas por elementos biológicos y químicos, mientras que el asiento resistente evita fugas de reflujo.
Integrado en terminales de almacenamiento de combustibles, bombas de transferencia y ductos de hidrocarburos. El actuador hidráulico ofrece respuestas de disparo rápidas bajo presión diferencial alta.
Proporciona resistencia química contra ácidos suaves, lavados cáusticos y solventes industriales utilizando configuraciones con asiento de PTFE.
Implementado en circuitos de agua de refrigeración, aislamiento de vapor de baja presión y sistemas auxiliares de alimentación de calderas. La cinemática de doble compensación evita la unión térmica durante las transiciones rápidas de temperatura.
Se utiliza en sistemas de agua enfriada a gran escala, líneas de pulpa y tuberías de suministro de servicios públicos de alimentos/farmacéuticos que requieren operación hidráulica automatizada.
Fabricación de válvulas Zhejiang Zhongguan Co., Ltd. opera equipos internos completos de mecanizado, ensamblaje y prueba de presión. Cada unidad se somete a estrictas pruebas hidrostáticas de presión de carcasa y asiento utilizando máquinas prensadoras antes del envío.
Nuestro equipo técnico ayuda a los contratistas de ingeniería y distribuidores de existencias con:
Comprobaciones de compatibilidad de fluidos y selección dinámica de materiales de asiento (EPDM, NBR, PTFE).
Cálculos de par para un emparejamiento exacto de accionamiento hidráulico.
Coincidencia dimensional de bridas (clases PN10, PN16, ANSI).
Con el respaldo de las cadenas de suministro de hierro fundido del norte y las bases de fabricación de acero fundido del sur en Wenzhou, Zhongguan suministra a almacenistas y contratistas de proyectos en todo el sudeste asiático (Vietnam, Malasia, Singapur) y en todo el mundo. Todos los productos cuentan con certificaciones ISO, opciones de asientos con certificación WRAS disponibles y una garantía de calidad integral de 1 año con reemplazo gratuito por defectos de fabricación. Revisa nuestrocertificadosycasos cooperativospara más detalles.
Póngase en contacto con nuestro equipo de ventas para solicitar dibujos P&ID de dimensiones completas, documentación de pruebas de presión o cotizaciones de volumen personalizadas para la válvula de mariposa excéntrica Semi Lug WCB CF8. Explorar relacionadosválvula de mariposaopciones como laVálvula de mariposa marina tipo semi lugy elVálvula de mariposa tipo orejeta.
Apriete los pernos de la brida en forma cruzada y por etapas al par especificado. Esto ayuda a evitar una compresión desigual de la junta y la distorsión del cuerpo, especialmente en tamaños DN más grandes.
El EPDM se utiliza generalmente para agua y vapor, NBR para aceite y combustible y PTFE para medios corrosivos y temperaturas más altas. La selección final debe coincidir con las condiciones reales del medio, la temperatura y la presión.
Verifique si hay fugas externas, la respuesta del actuador, el torque de los pernos y el desgaste del asiento a intervalos regulares. Cualquier cambio en el par de operación o el rendimiento del sellado debe inspeccionarse antes de continuar con el uso.
Confirme el par de válvula, la carrera, la señal de control y la presión de suministro hidráulico requeridos. El actuador debe proporcionar un par suficiente con un margen de seguridad adecuado para la presión diferencial real.
Verifique la alineación de la brida, el torque de los pernos, el estado de la junta y si hay material extraño atrapado en el asiento. Si la fuga continúa, inspeccione el área de contacto del asiento y el disco antes de volver a poner la válvula en servicio.
