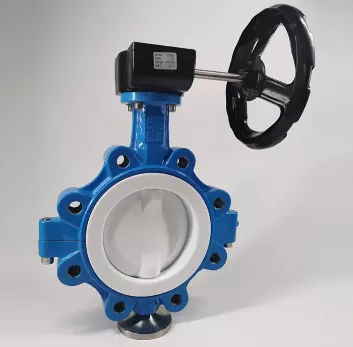

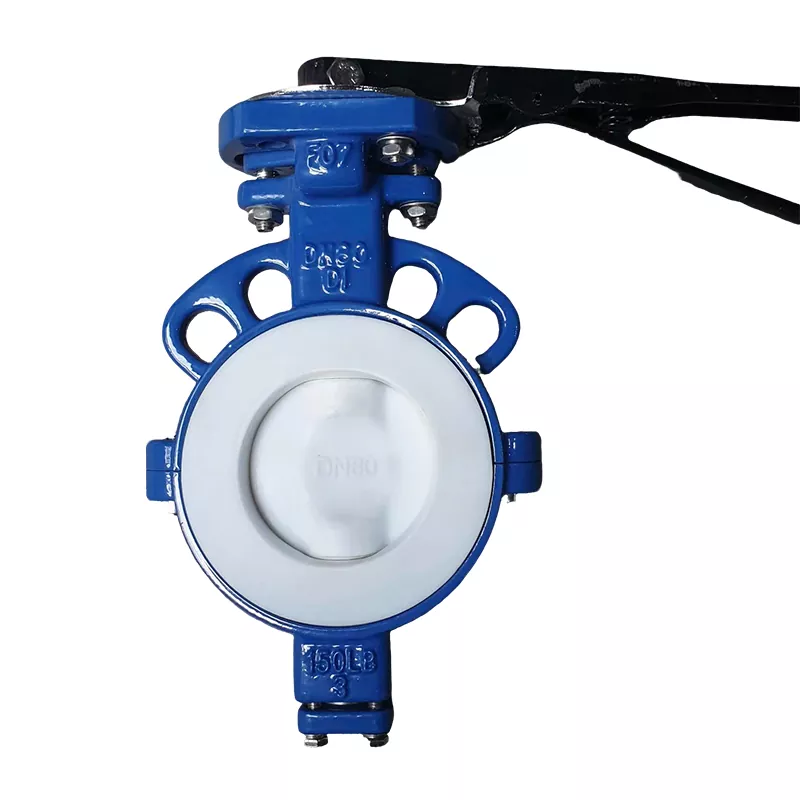

Válvula de mariposa de cuerpo dividido totalmente revestida de PTFE

La válvula de mariposa de cuerpo dividido totalmente revestida de PTFE de Zhongguan Valve es una solución de control de fluidos de primer nivel y de alto rendimiento diseñada específicamente para los entornos industriales más desafiantes del mundo. Combinando innovación estructural avanzada con ciencia de materiales de élite, esta válvula insignia cuenta con un revestimiento de politetrafluoroetileno (PTFE) de alta densidad de primera calidad que proporciona un escudo impenetrable contra la corrosión química extrema, el desgaste abrasivo y la inestabilidad térmica.

Protección total contra la corrosión sin concesiones

El cuerpo de la válvula interna y externamente, junto con el núcleo del disco, está completamente encapsulado con politetrafluoroetileno (PTFE) de alta resistencia. Esto crea una barrera impenetrable y no reactiva contra ácidos fuertes, álcalis concentrados, cloro y disolventes orgánicos altamente reactivos. El coeficiente de fricción ultrabajo del PTFE minimiza los requisitos de torque operativo, previene la acumulación de medios y reduce la erosión abrasiva de las partículas suspendidas.

La ventaja de ingeniería del diseño de cuerpo dividido

La válvula cuenta con un exclusivo cuerpo de válvula dividido superior/inferior o izquierdo/derecho desmontable, sujeto de forma segura mediante pernos de brida de alta resistencia.

• Mantenimiento en línea sin desmontaje: esta estructura de tipo dividido permite a los equipos de mantenimiento inspeccionar, dar servicio o reemplazar componentes de desgaste internos (como el asiento de la válvula de PTFE y el disco encapsulado) sin desmontar completamente el sistema de tuberías estructurales. Simplemente afloje los pernos de conexión del cuerpo para separar el cuerpo de la válvula.

• Tiempo de inactividad y costos de mano de obra minimizados: simplifica el mantenimiento en espacios reducidos, reduce los costos de mano de obra y mejora significativamente la eficiencia operativa del sistema.

• Modernización de tuberías sin costura: la configuración dividida simplifica la adición o el intercambio de válvulas en la infraestructura de tuberías existente durante las renovaciones de ingeniería técnica.




Especificaciones técnicas y estándares de materiales.

Parámetro	Detalles de la especificación
Marca / Fabricante	Fabricación de válvulas Zhejiang Zhongguan Co., Ltd.
Rango de diámetro nominal	DN40 a DN1600 (modelos personalizados de gran tamaño hasta DN2400 disponibles bajo pedido)
Clasificación de presión	PN6 / PN10 / PN16 / Clase 150
Diseño del cuerpo	Cuerpo dividido de dos piezas (alineación dividida superior/inferior o izquierda/derecha)
Material de revestimiento y asiento	PTFE virgen premium/PFA/FEP de alta temperatura
Material del cuerpo base	Hierro Dúctil (GGG40/50), Acero al Carbono (WCB), Acero Inoxidable (CF8, CF8M)
Configuración del disco	Disco totalmente encapsulado de PTFE/PFA, SS316, Hastelloy, núcleo de acero dúplex
Estándar de conexión	Oblea, orejeta, sección en U, extremos con bridas (totalmente compatible con ASME, DIN, JIS, BS)
Compatibilidad del actuador	Palanca anglo manual, caja de engranajes helicoidales, actuador neumático, actuador eléctrico

Campos de aplicación de destino

Nuestras válvulas de mariposa de cuerpo dividido totalmente revestidas de PTFE sirven como componentes críticos para la seguridad para una regulación precisa y un aislamiento absoluto en diversas líneas de procesamiento peligrosas y de alta pureza:

• Procesamiento químico y petroquímico: gestión confiable de ácido sulfúrico concentrado, ácido clorhídrico, soda cáustica y reactivos químicos altamente volátiles, garantizando al mismo tiempo una seguridad absoluta del proceso.

• Fabricación farmacéutica y biotecnológica: diseños de superficies compatibles, inertes y no contaminantes que mantienen condiciones estériles y resisten de forma segura tratamientos químicos agresivos de limpieza in situ (CIP) y esterilización in situ (SIP).

• Producción de alimentos y bebidas: componentes de revestimiento de PTFE no tóxicos y de sabor neutro que evitan la contaminación de los lotes y cumplen con estrictas normas sanitarias.

• Tratamiento y desalinización de aguas industriales: control altamente estable sobre flujos de agua ácida o alcalina, líneas de dosificación de químicos y redes de recuperación de agua salobre de alta salinidad.




Servicios OEM/ODM personalizados y cumplimiento de calidad

En Zhongguan Valve, entendemos que las condiciones de trabajo únicas exigen soluciones personalizadas. Brindamos servicios integrales y profesionales de personalización OEM y ODM para cumplir con especificaciones de ingeniería específicas:

• Configuración del material: opciones personalizadas para núcleos de discos de aleaciones especiales (como Hastelloy o Monel para procesamiento químico de élite) o revestimientos personalizados de PFA ultrapuro para fluidos de grado semiconductor.

• Coincidencia de dimensiones y actuación: Configuraciones de brida superior personalizadas según ISO 5211 para una integración directa y perfecta con sus actuadores neumáticos o eléctricos automatizados existentes.

• Etiquetado y marca privados: placas de identificación grabadas con láser, recubrimientos de colores personalizados y marcas de fundición patentadas diseñadas para distribuidores internacionales de válvulas.

Riguroso control de calidad

Cada válvula completamente revestida se somete a una estricta inspección de fabricación antes de salir de la fábrica. Esto incluye una prueba de chispa de alto voltaje para garantizar que no haya microporosidad ni poros en la capa de revestimiento de PTFE, seguida de una prueba estándar de presión hidrostática de la carcasa y del asiento. Nuestros procesos de producción están totalmente certificados según la norma ISO 9001, la directiva CE y los estándares API, lo que brinda a los gerentes de adquisiciones internacionales una confiabilidad total en el campo.

Embalaje de exportación, envío y logística posventa

Embalaje protector estándar de exportación

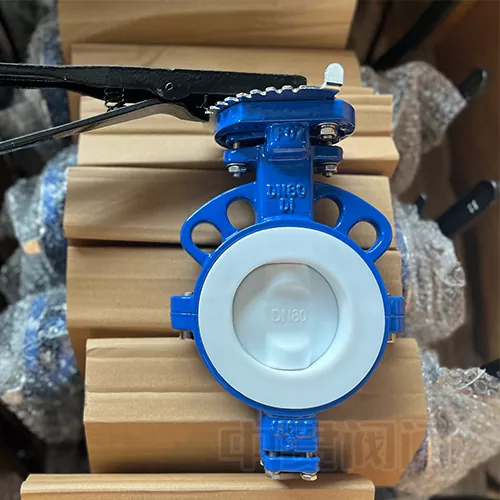

Para evitar daños durante el transporte, raspaduras por fricción o contaminación del revestimiento interior de PTFE, todas las válvulas están equipadas con tapas protectoras de plástico en los extremos, envueltas al vacío y ancladas de forma segura dentro de cajas de madera resistentes para uso marítimo, libres de fumigación y certificadas por IPPC. La proximidad a los principales puertos marítimos (Ningbo y Shanghai) garantiza un tránsito marítimo rápido y predecible a través de todos los canales de carga marítimos, aéreos y ferroviarios.

Soporte postventa integral

• Garantía de 18 meses: respaldo de calidad total que cubre todos los componentes mecánicos y de sellado en condiciones normales de funcionamiento desde la fecha de envío.

• Respuesta técnica 24 horas al día, 7 días a la semana: nuestro equipo de aplicaciones profesionales responde dentro de las 24 horas para ayudar a los clientes internacionales con pautas de instalación, cálculos de torque y calibración automatizada del actuador.

• Disponibilidad de repuestos durante el ciclo de vida: los sellos de repuesto originales, los asientos de PTFE y los vástagos se mantienen permanentemente en el inventario para garantizar un envío global rápido y minimizar las interrupciones operativas del cliente.

Enviar consulta

¿Listo para mejorar la defensa contra la corrosión de su sistema?Contacta con nuestroingenieros de ventas hoy para obtener precios competitivos, configuraciones de materiales personalizadas o solicitudes de catálogos técnicos.
