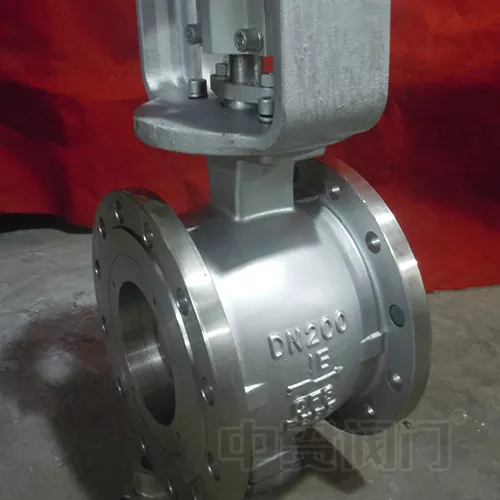

Válvula de bola con puerto en V de acero inoxidable

La válvula de bola con puerto en V de acero inoxidable de Zhongguan es una válvula industrial de alto rendimiento diseñada específicamente para la modulación de flujo de precisión y condiciones de servicio severas. Construido con acero inoxidable de primera calidad e incorporando una geometría avanzada de bola en V, destaca en el manejo de fluidos corrosivos, sistemas de alta temperatura y presión y medios complejos que contienen partículas suspendidas o materiales fibrosos.

Esta válvula se utiliza ampliamente en los sectores de refinación petroquímica, generación de energía, procesamiento metalúrgico, producción de alimentos y bebidas, fabricación farmacéutica, pulpa y papel y protección ambiental. Es ampliamente reconocido por su integridad de sellado superior, su excepcional resistencia al desgaste y su vida útil operativa prolongada, lo que lo convierte en un componente indispensable en los sistemas de control de procesos modernos.

Características principales de diseño y ventajas técnicas

1. Geometría de bola con puerto en V de precisión para un control preciso

El contorno en forma de V mecanizado en la superficie de la bola permite características de flujo de alta precisión, ofreciendo curvas de control tanto lineales como de igual porcentaje. Con una relación de reducción superior a 100:1, esta válvula es ideal para aplicaciones que exigen una regulación estricta del proceso, como el control de la alimentación del reactor y el equilibrio de la relación de flujo.

2. La acción de corte autolimpiante evita obstrucciones

A medida que la bola del puerto en V gira, el borde afilado de la muesca en V genera un potente efecto de corte que corta eficazmente fibras, fibras de pulpa, lodos y partículas sólidas arrastradas en la corriente de fluido. Esta acción de autolimpieza única evita la acumulación de medios y el atasco de válvulas, lo que proporciona una clara ventaja en aplicaciones desafiantes que involucran papel, lodos, aguas residuales y otros fluidos cargados de sólidos.

3. Metalurgia de primera calidad y endurecimiento de superficies avanzado

• Materiales base: los cuerpos y las bolas de las válvulas están disponibles en opciones de acero inoxidable de alta calidad, incluidas 304, 316 y CF8M (CF3M), que ofrecen una excelente resistencia a una amplia gama de medios corrosivos.

• Mejora de la superficie: para condiciones muy exigentes, las superficies de sellado se pueden reforzar con carburo de tungsteno o revestimientos cerámicos aplicados mediante tecnología de pulverización térmica de combustible de oxígeno de alta velocidad (HVOF). Este tratamiento logra una dureza superficial de hasta HRC 65 o superior, lo que mejora drásticamente la resistencia a la erosión, la abrasión y el desgaste, y extiende la vida útil varias veces en comparación con las alternativas sin recubrimiento.

4. Múltiples soluciones de sellado para temperaturas y presiones extremas

Dependiendo de sus requisitos de servicio específicos, ofrecemos una variedad de configuraciones de sellado:

• Sello blando (PTFE/PPL): Ideal para aplicaciones de temperatura ambiente, baja presión y medios limpios, logrando tasas de fuga tan bajas como Clase VI (cero fugas visibles).

• Sello duro de metal (metal a metal): Diseñado para servicios de alta temperatura de hasta 450 °C (842 °F), sistemas de alta presión y medios abrasivos, manteniendo un rendimiento estable de fugas en niveles de Clase IV a VI.

• Sello compuesto de grafito flexible: combina una excelente resistencia a altas temperaturas con una elasticidad favorable, lo que lo hace particularmente adecuado para sistemas de vapor y aceite térmico.

5. Integración de actuación estandarizada y control inteligente

• Brida de montaje que cumple con la norma ISO 5211: permite la instalación directa y sin herramientas de actuadores eléctricos, neumáticos o de tornillo sin fin, y admite señales analógicas de 4-20 mA y protocolos de comunicación de bus digital (como Profibus, Modbus y Foundation Fieldbus) para una integración perfecta en sistemas de control automatizados DCS y PLC.

• Vástago diseñado para la seguridad: Cuenta con un diseño de vástago a prueba de explosiones combinado con un mecanismo de bloqueo de tope integrado, lo que garantiza un funcionamiento seguro y confiable incluso en condiciones de sobrepresión alta.

6. Métodos de conexión versátiles y configuraciones estructurales

• Tipos de conexión: Disponibles en extremos con bridas (RF, FF), tipo oblea/oreja, roscados (NPT, BSP), para soldar a encaje y a tope, compatibles con los principales estándares internacionales de tuberías, incluidos ANSI, DIN, JIS y GB.

• Opciones estructurales: Se ofrecen en configuración de control de puerto V estándar, así como diseños de sellado de doble asiento para aplicaciones de cierre bidireccional o ciclos de encendido y apagado de alta frecuencia.

Escenarios e industrias de aplicaciones típicas

Guía de selección rápida: ayuda para elegir la válvula adecuada

Para facilitar la selección precisa de la válvula, recomendamos proporcionar los siguientes parámetros de funcionamiento a nuestro equipo técnico:

• Características del medio: nombre, corrosividad, contenido de sólidos (tipo y concentración), viscosidad

• Condiciones de funcionamiento: rango de presión de trabajo, rango de temperatura, coeficiente de flujo requerido (Cv/Kv)

• Requisitos de control: característica de flujo deseada (lineal/igual porcentaje), tipo de actuador (manual/eléctrico/neumático), preferencia de señal de control

• Especificaciones de conexión: clasificación de brida, tabla de tuberías, tipo de conexión final

Nuestro experimentado personal de ingeniería ofrece cálculos de tamaño gratuitos y servicios de diseño de soluciones personalizadas para garantizar un rendimiento óptimo de la válvula para su aplicación específica.

Garantía de calidad y estándares de fabricación

• Cumplimiento: Fabricado de acuerdo con estándares reconocidos internacionalmente, incluidos ISO 9001, API 6D, API 607 ​​(a prueba de incendios) y GB/T 12237.

• Pruebas rigurosas: cada válvula se somete a pruebas de presión hidrostática al 100%, inspección de fugas del asiento y análisis espectral de materiales para garantizar una entrega sin defectos.

• Trazabilidad: se mantienen una trazabilidad completa del material y una documentación de inspección completa para los registros de calidad.

Servicio posventa y compromiso de garantía

1. Periodo de Garantía: 12 meses desde la fecha de puesta en servicio, cubriendo defectos de fabricación.

2. Soporte técnico de por vida: acceso gratuito a nuestro equipo de ingeniería para resolución de problemas, orientación de mantenimiento y recomendaciones de piezas de repuesto durante la vida útil de la válvula.

3. Respuesta de emergencia: soporte prioritario in situ o remoto las 48 horas para fallas críticas del sistema.

¿Por qué elegir Zhongguan?

• Más de 18 años de experiencia en fabricación de válvulas especializadas

• Exportado a más de 30 países en los cinco continentes.

• Capacidad de personalización total: tamaños no estándar, aleaciones especiales y recubrimientos personalizados disponibles a pedido

• Estricto control del proceso con trazabilidad de la calidad totalmente documentada

• Precios competitivos con suministro directo de fábrica, sin márgenes intermedios

Válvula Zhongguan: ingeniería de precisión para cada desafío de flujo.

Para obtener fichas técnicas detalladas, dibujos CAD o asistencia de selección personalizada, no dude en ponerse en contacto con nuestro equipo de ventas. Esperamos construir una asociación a largo plazo con usted.
