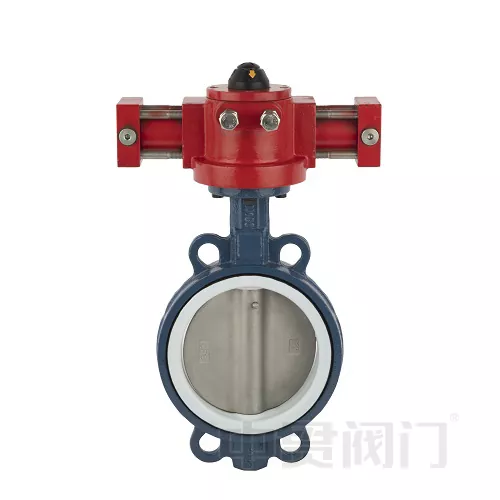

Válvula de mariposa concéntrica del actuador hidráulico

La válvula de mariposa concéntrica con actuador hidráulico se caracteriza por un disco que gira alrededor de un eje central para controlar el flujo, mientras que los actuadores hidráulicos utilizan la presión del fluido para mover la válvula. Esta combinación permite un control preciso y potente del flujo de fluido en diversas aplicaciones, particularmente donde se desea automatización y se necesitan pares de torsión más altos.

I. Principio de funcionamiento

Los sistemas de control de fluidos industriales regulan el flujo abriendo y cerrando válvulas de mariposa. La válvula de mariposa hidráulica utiliza un sistema de accionamiento hidráulico para convertir la presión del fluido en energía mecánica, impulsando el eje de la válvula para completar un movimiento de rotación de 90°. En comparación con los actuadores eléctricos/neumáticos, el sistema hidráulico proporciona una mayor salida de par y una mejor resistencia al impacto.

II. Estructura central y funciones

Componentes del cuerpo de la válvula

Disco: Abre y cierra el camino del flujo girando 90°.

Vástago de válvula: El componente central de transmisión que conecta el actuador al disco.

Sistema de sellado: El asiento de válvula de sello suave de EPDM garantiza cero fugas.

Método de conexión: Diseño bridado/wafer (cumple con los estándares ANSI/EN).

Actuador hidráulico

La presión del aceite impulsa un cilindro de pistón, generando una fuerza lineal → convirtiéndola en un par de rotación.

Carrera estándar de 90°, tiempo de respuesta ≤ 3 segundos.

Opcional de simple efecto (retorno por resorte) o doble efecto (accionamiento hidráulico bidireccional).

III. Ventajas técnicas
