La importancia central del estándar ISO5211

ISO5211 es un estándar importante establecido por la Organización Internacional de Estandarización (ISO) paraválvula de conexiónActuadores a válvulas industriales. Su objetivo principal es asegurarse de que las válvulas de giro parcial (como las válvulas de mariposa y las válvulas de bola) y los actuadores sean compatibles y se puedan intercambiar fácilmente en todo el mundo. El estándar define claramente las dimensiones de las conexiones de brida, los requisitos de torque, los patrones de agujeros y las estructuras de accionamiento. También especifica los valores máximos de torque (que varían de 32 a 10,000 nm) para diferentes tipos de bridas (de F03 a F25). A través del diseño de la interfaz unificada, ISO5211 simplifica significativamente el proceso coincidente entre válvulas y actuadores, reduce la complejidad de la instalación y mejora la confiabilidad del sistema y la eficiencia de mantenimiento.


En términos de diseño estructural, ISO5211 enfatiza la estandarización de las bridas de alto plataforma (plataformas de montaje superiores), lo que permite instalar los actuadores directamente, eliminando los soportes tradicionales y los ejes de conexión, reduciendo así la cantidad de componentes y mejorando la estabilidad. Por ejemplo, las válvulas de mariposa que cumplen con este estándar se pueden adaptar directamente a actuadores neumáticos o eléctricos para una instalación rápida y un control preciso.


Por lo tanto, también se aplicó en nuestra válvula de mariposa, podemos proporcionar varios estándares, si necesita un tallo redondo, también podemos proporcionar, generalmente se puede aplicar en algún país como Vietnam y Rusia.



El eje cuadrado es la forma del eje de transmisión recomendada por el estándar ISO5211. Sus ventajas principales son:


1. Eficiencia de transmisión de torque Alto: el eje cuadrado transmite torque a través del contacto plano, que tiene mayor fricción que el eje redondo, y puede reducir efectivamente el riesgo de deslizamiento, especialmente adecuado para escenarios de operación de alta presión y alta frecuencia.


2. Posicionamiento de precise: la coincidencia de la interfaz de eje cuadrado y la interfaz del actuador (como la tecla cuadrada de ángulo recto o la tecla cuadrada diagonal) puede garantizar la alineación estricta de la unidad y el eje de la válvula, evitando la falla del sello causada por la desviación del ángulo.


3. Estandardización y compatibilidad: ISO5211 Especifica la posición del tamaño del eje cuadrado y el orificio de la brida, de modo que los actuadores y las válvulas de diferentes marcas se pueden conectar sin problemas, mejorando significativamente la flexibilidad de la cadena de suministro.


4. Aplicación de todo el mercado internacional: el diseño del eje cuadrado se ha convertido en la corriente principal en los mercados europeos, estadounidenses e internacionales de alta gama. Por ejemplo, la válvula de bola de brida neumática importada de Amisco en los Estados Unidos adopta la plataforma alta ISO5211 Square Shoft, instala directamente el actuador sin ajuste adicional y admite entornos de válvula anti-deslizamiento y configuraciones antiestáticas, que son adecuadas para condiciones de trabajo duras. También se encuentran diseños similares en productos de válvulas industriales de Alemania, Japón y otros países, lo que refleja su madurez y confiabilidad tecnológica.

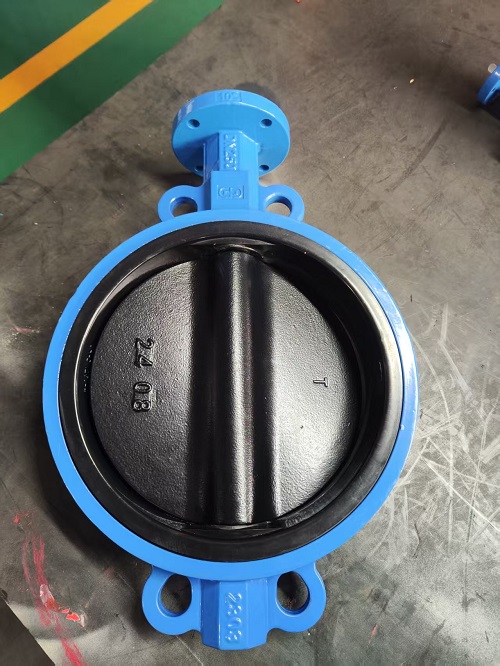

Entonces, esa es la razón por la cual Square STEM e ISO5211 generalmente se presentan juntos, nuestra válvula de mariposa de tallo desnudo y tallo cuadrado también sigue esto, algunos nuestro cliente también preguntan por qué la brida superior tiene alguna otra perforación, fue múltiple estándar (ISO 5211/GB Standard.), Alguna dimensión tenemos un cliente de rango amplio, algunos clientes de Rusia piensan que el ronda redondeo está bien, causa un costo más bajo, por lo que en algún dimensiones de dimensiones en nuestro punto de rango y calla, y un cable de rango de ruso está bien. Válvula, proporcionamos no solo un estándar.
