El plato de mariposa delválvula de mariposase instala en la dirección del diámetro de la tubería. La válvula de mariposa tiene una estructura simple, tamaño pequeño, peso ligero, solo unas pocas partes, y solo necesita girar 90 ° para abrir y cerrar rápidamente, fácil de operar, y la válvula tiene buenas características de control de fluido. Cuando la válvula de mariposa está en la posición completamente abierta, el grosor de la placa de mariposa es la resistencia del medio cuando fluye a través del cuerpo de la válvula, por lo que la caída de presión generada por la válvula es muy pequeña, por lo que tiene buenas características de control de flujo.

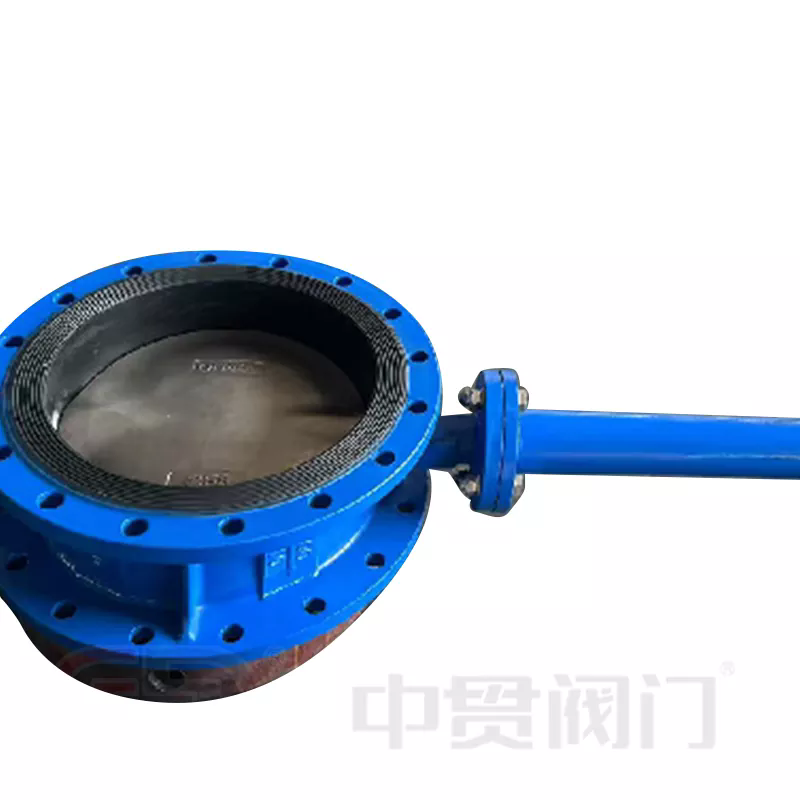

Si unválvula de mariposase requiere que se use como control de flujo, lo principal es elegir el tamaño y el tipo de válvula correctos. El principio estructural de las válvulas de mariposa es particularmente adecuada para hacer válvulas de gran diámetro. Hay dos válvulas de mariposa de uso común: válvula de mariposa de tipo abrazadera y válvula de mariposa con bridas. La válvula de mariposa de la abrazadera debe conectar la válvula entre las dos bridas de la tubería con pernos de espárragos, y la válvula de mariposa con bridas es una válvula con una brida, y las bridas en ambos extremos de la válvula están conectadas a la brida de la tubería con pernos.
As a component used to realize the on-off and flow control of pipeline system, butterfly valve has been widely used in many fields such as petroleum, chemical industry, metallurgy, hydropower, etc. In the well-known butterfly valve technology, its sealing form is mostly a sealing structure, and the sealing materials are rubber, PTFE, etc. Due to the limitation of structural characteristics, it is not suitable for high temperature resistance, high pressure resistance, corrosion Resistencia, resistencia al desgaste y otras industrias.
En la actualidad, una válvula de mariposa relativamente avanzada es una válvula de mariposa de sello duro de metal triple, el cuerpo de la válvula y el asiento de la válvula son componentes unidos, y la capa superficial del sello del asiento de la válvula está soldada con materiales de aleación resistentes a la temperatura y resistentes a la corrosión. El anillo de sellado de múltiples capas de múltiples capas se fija en la placa de la válvula, este tipo de válvula de mariposa tiene una alta resistencia a la temperatura en comparación con la válvula de mariposa tradicional, la operación de luz, la apertura y el cierre sin fricción, y compensa el sello con el aumento del torque del mecanismo de transmisión al cierre, lo que mejora el rendimiento de sellado de la válvula de mariposa y las abogados de la vida de prolongación de la vida de servicio.
Sin embargo, esta válvula de mariposa todavía tiene los siguientes problemas durante el uso:
1. Dado que el anillo de sellado apilado suave y duro de múltiples capas se fija en la placa de la válvula, cuando la placa de la válvula normalmente está abierta, el medio forma un fregado positivo en su superficie de sellado, y la correa de sellado suave en la capa de metal se ve directamente afectada por la erosión.
2. Limitada por condiciones estructurales, la estructura no es adecuada para válvulas con diámetros por debajo de DN200, porque la estructura general de la placa de la válvula es demasiado gruesa y la resistencia al flujo es grande.
3. Debido al principio de tres estructuras excéntricas, el sellado entre la superficie de sellado de la placa de la válvula y el asiento de la válvula debe presionar la placa de la válvula hasta el asiento de la válvula por el par del dispositivo de transmisión. En el estado de flujo positivo, cuanto mayor sea la presión media, más apretado es el sellado y la extrusión. Cuando se invierte el medio del canal de flujo, con el aumento de la presión media, la presión positiva de la unidad entre la placa de la válvula y el asiento de la válvula es menor que la presión media, y el sello comienza a filtrarse.
La válvula de mariposa de sello dura de dos vías de alto rendimiento, en la que el anillo de sellado del asiento de la válvula está hecho de múltiples capas de láminas de acero inoxidable en ambos lados del anillo de sellado en forma de T en forma de T. La superficie de sellado de la placa de la válvula y el asiento de la válvula son una estructura cónica oblicua, y los materiales de aleación resistentes a la temperatura y resistentes a la corrosión están surgiendo en la superficie del cono oblicuo de la placa de la válvula; Una estructura en la que el resorte se fijó entre la placa de presión del anillo de ajuste y el perno de ajuste en la placa de presión se ensamblan.
Esta estructura compensa efectivamente la zona de tolerancia entre la manga del eje y el cuerpo de la válvula y la deformación elástica del vástago de la válvula bajo la presión media, y resuelve el problema de sellado de la válvula en el proceso de transporte de medios intercambiables bidireccionales. El anillo de sellado está compuesto por láminas de acero inoxidable de múltiples capas en ambos lados de la forma de T blando, que tiene las dos ventajas de sellado duro de metal y sellado suave, y tiene un rendimiento de sellado de fuga cero independientemente de la baja temperatura y la alta temperatura.
La prueba demuestra que cuando el tanque está en el estado de flujo positivo (la dirección de flujo medio es la misma que la dirección de rotación de la placa de mariposa), la presión de la superficie de sellado se genera por el par del dispositivo de transmisión y el efecto de la presión media sobre la placa de la válvula. Cuando aumenta la presión del medio delantero, cuanto más apretado es el apretón de la superficie del cono oblicuo de la placa de la válvula y la superficie de sellado del asiento de la válvula, mejor será el efecto de sellado. En el estado de flujo inverso, el sello entre el disco y el asiento se presiona contra el asiento por el par del actuador. Con el aumento de la presión del medio reverso, cuando la presión positiva de la unidad entre la placa de la válvula y el asiento de la válvula es menor que la presión media, la energía de deformación almacenada por el resorte del anillo de ajuste después de la carga compensa la presión apretada de la placa de la válvula y la superficie de sellado del asiento de la válvula para desempeñar un papel de compensación automática. Por lo tanto, el modelo de utilidad revela no es como la técnica anterior, se instala un anillo de sellado multicapa suave y duro en la placa de la válvula, sino que se instala directamente en el cuerpo de la válvula, y un anillo de ajuste es un modo de sellado duro bidireccional muy ideal en el medio de la placa de presión y el asiento de la válvula. Reemplazará las válvulas de compuerta, las válvulas de globo y las válvulas de bola.
