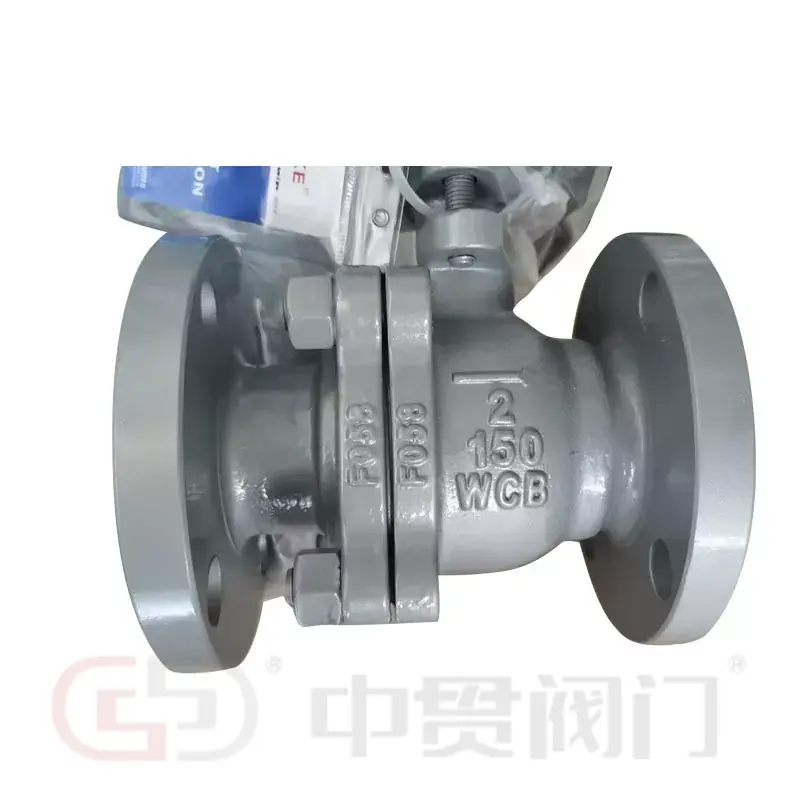

La válvula utiliza acero al carbono WCB para su cuerpo principal que contiene presión. Este material se aplica comúnmente a servicios industriales de agua, petróleo y vapor donde el acero al carbono es compatible con el medio operativo. Zhongguan también incluye LCB y WCC como materiales de carrocería alternativos, lo que permite que la selección de materiales refleje la temperatura de servicio, los requisitos mecánicos y las especificaciones del proyecto.
Los detalles clave de la construcción incluyen:
Acero al carbono fundido ASTM A216 WCB para los principales componentes que contienen presión.
La bola se mueve ligeramente bajo presión diferencial, presionando contra el asiento aguas abajo para establecer el sello de cierre.
PTFE, R-PTFE, PEEK y PPL son opciones enumeradas para diferentes requisitos operativos y de sellado.
SS304, SS316 y 13Cr son opciones disponibles.
El cuerpo principal y el cuerpo secundario están unidos mediante pernos, lo que permite el acceso a los componentes internos durante el mantenimiento.
La combinación de un cuerpo de acero al carbono y materiales internos seleccionados hace que la válvula de bola flotante WCB con conexión bridada sea adecuada para medios industriales compatibles donde se requiere un cierre confiable y un mantenimiento práctico.
Los extremos con bridas proporcionan una conexión atornillada a las bridas de tubería correspondientes. Zhongguan enumera opciones de caras de sellado RF, FF y RTJ para adaptarse a diferentes especificaciones de tuberías. Estas configuraciones respaldan la planificación de la instalación en proyectos industriales, siempre que las dimensiones de la brida de la válvula, la clase de presión y el revestimiento coincidan con el equipo conectado.
Los rangos de tamaño y presión enumerados cubren múltiples configuraciones de tuberías. Las clasificaciones de clase y las clasificaciones PN pertenecen a sistemas de designación diferentes y no deben tratarse como directamente intercambiables sin verificar la norma aplicable y las condiciones de diseño.
La compatibilidad del material y los límites de presión y temperatura determinan si una válvula es adecuada para un servicio en particular. El acero al carbono WCB generalmente es adecuado para aplicaciones compatibles con agua, aceite y vapor, mientras que el material del asiento afecta el rendimiento del sellado en las condiciones operativas seleccionadas.
Las áreas de aplicación típicas incluyen:
Aislamiento todo/nada en servicios compatibles de petróleo y gas, sujeto a los requisitos de presión, temperatura y medios especificados.
Aislamiento de fluidos de proceso compatibles. Los medios corrosivos requieren una evaluación cuidadosa de la compatibilidad del cuerpo, la bola, el vástago y el asiento.
Tuberías de agua y vapor donde los materiales de válvula seleccionados y las clasificaciones de presión y temperatura cumplen con los requisitos del sistema.
Aislamiento de tuberías en sistemas de agua industriales, con selección de materiales basada en la química del agua y las condiciones de operación.
Apertura y cierre repetidos en líneas de proceso compatibles, con frecuencia de operación y requisitos de mantenimiento considerados durante la selección.
La información del producto suministrada proporciona una temperatura máxima de425ºCpara la válvula descrita, pero esta cifra no debe interpretarse como la temperatura permitida en cada clasificación de presión o con cada material de asiento. PTFE, R-PTFE, PEEK y PPL tienen diferentes características de temperatura y servicio. El entorno operativo final permitido depende de la configuración completa de la válvula.
El mecanismo de bola flotante depende de la presión diferencial para empujar la bola hacia el asiento aguas abajo. Este contacto ayuda a formar el sello de cierre, mientras que el material del asiento seleccionado determina su idoneidad para el medio y la temperatura de funcionamiento.
El cuerpo atornillado de dos piezas proporciona acceso a los componentes internos para su mantenimiento. Dependiendo del procedimiento de construcción y mantenimiento, la carrocería se puede abrir para inspeccionar o reemplazar piezas reparables sin desmontar todo el conjunto de la tubería. El aislamiento, la despresurización y la manipulación segura siguen siendo necesarios antes del mantenimiento.
Las consideraciones adicionales de diseño y adquisición incluyen:
Se incluye un diseño de vástago anti-explosión para ayudar a prevenir la expulsión del vástago en condiciones de presión anormales.
Está disponible una configuración de plataforma alta compatible con el montaje ISO 5211 para la instalación de actuadores neumáticos o eléctricos.
Se puede especificar una manija de bloqueo para ayudar a evitar la operación manual involuntaria.
El revestimiento de las bridas, la perforación, la clase de presión, las dimensiones entre caras y las interfaces del actuador deben corresponder a los requisitos de control y tuberías del proyecto.
Las especificaciones suministradas no establecen el rendimiento a prueba de incendios y antiestático. API 6D y ASME B16.34 figuran como estándares de diseño y API 598 figura como estándar de prueba; Estas referencias por sí solas no confirman la certificación a prueba de incendios ni la construcción antiestática.
Para proyectos que requieran características de seguridad adicionales, los siguientes puntos necesitan documentación técnica específica:
Rendimiento a prueba de incendios:Verifique la norma de prueba de fuego aplicable y el informe o certificación de prueba de respaldo.
Construcción antiestática:Verificar si se incorpora algún dispositivo antiestático y si se ha probado su rendimiento.
Pruebas de presión y fugas:Confirme el procedimiento de prueba aplicable, la presión, los criterios de aceptación y los registros de inspección.
Trazabilidad de materiales:Identifique los materiales especificados del cuerpo, la bola, el vástago y el asiento en la documentación del pedido.
Límites de funcionamiento:Establezca la presión y temperatura permitidas para el tamaño, clase de presión y combinación de asiento seleccionados.
Estas verificaciones son particularmente relevantes para servicios de hidrocarburos, tuberías de alta temperatura e instalaciones con requisitos de seguridad definidos.
Zhongguan opera bases de producción de válvulas en Tianjin, establecida en 2016, y Oubei, Yongjia, Wenzhou, dondeFabricación de válvulas Zhejiang Zhongguan Co., Ltd.fue fundada en 2019. La empresa tiene más de 19 años de experiencia en la industria de válvulas.
El equipo de producción incluye máquinas de prueba de presión de válvulas, equipos de instalación de asientos de válvulas, equipos de ajuste de manguitos de eje y máquinas de marcado. Zhongguan posee certificados ISO para sus productos de válvulas y ofrece asientos con certificación WRAS para válvulas de mariposa aplicables. Revisa nuestrocertificadosycasos cooperativospara más detalles.
Para elVálvula de bola flotante WCB con conexión bridada, los detalles de selección incluyen el material del cuerpo WCB, LCB o WCC, el rango de tamaño DN15–DN600, la clase de presión, la cara de la brida RF/FF/RTJ y el material del asiento. Opciones relacionadas en el mismoválvula de bolafamilia también están disponibles. Zhongguan también trabaja con empresas de ingeniería y almacenistas en Vietnam, Malasia y Singapur.
WCB es un material de acero al carbono fundido que se utiliza en muchas aplicaciones de tuberías industriales. La información proporcionada indica una temperatura máxima de 425 °C para esta válvula, pero la temperatura de funcionamiento permitida debe evaluarse junto con la presión, el material del asiento y la configuración completa de la válvula.
La idoneidad depende de la composición química, concentración, temperatura y compatibilidad del cuerpo y los materiales internos. Las opciones de bola o vástago de acero inoxidable no establecen, por sí solas, que la válvula completa sea adecuada para un medio corrosivo.
Proporcione el diámetro nominal, la clase de presión, el revestimiento de la brida, el medio operativo, las condiciones de presión y temperatura, la preferencia del asiento y los requisitos de operación manual o automatizada. También se deben indicar todos los requisitos de prueba de seguridad contra incendios, antiestáticos o específicos del proyecto.
