Válvulas de mariposason componentes esenciales en diversas aplicaciones industriales, proporcionando un control de flujo eficiente en los sistemas de tuberías. Su diseño simple, confiabilidad y rentabilidad los convierten en una opción popular para regular los fluidos y gases. A continuación, desglosamos la estructura, el principio de trabajo y las especificaciones clave de las válvulas de mariposa para ayudarlo a comprender su funcionalidad y ventajas.

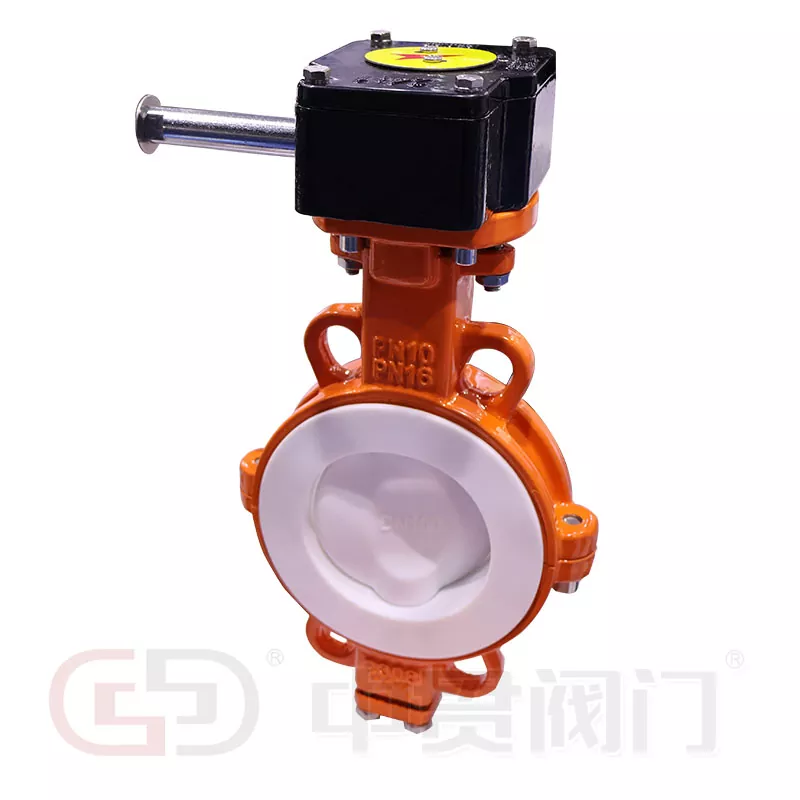

Una válvula de mariposa consta de varias partes fundamentales:
Cuerpo: Típicamente hecho de materiales como hierro fundido, acero inoxidable o PVC, el cuerpo alberga los componentes internos.
Desct: Un disco circular montado en un eje giratorio, que controla el flujo girando dentro del cuerpo de la válvula.
Provenir: Conecta el disco al actuador y permite la rotación.
Asiento: Proporciona un sello apretado entre el disco y el cuerpo cuando la válvula está cerrada. Los materiales comunes incluyen EPDM, Viton o PTFE.
Solenoide: Opera la válvula manual, eléctrica o neumáticamente para rotar el disco.
El funcionamiento de una válvula de mariposa es sencilla. Cuando el actuador gira el vástago, el disco se mueve paralelo o perpendicular al flujo. En la posición abierta, el disco se alinea con el flujo, lo que permite una caída de presión mínima. Cuando está cerrado, el disco gira 90 grados para bloquear el flujo por completo. La operación de un cuarto de cambio garantiza un cierre o regulación rápida, lo que hace que las válvulas de mariposa sean ideales para aplicaciones que requieren una respuesta rápida.
Las válvulas de mariposa están disponibles en varios tamaños, clasificaciones de presión y materiales para satisfacer diversos requisitos. A continuación se muestra una descripción detallada de las especificaciones estándar:
Tabla 1: EstándarVálvula de mariposaPresupuesto
| Parámetro | Detalles |
|---|---|
| Rango de tamaño | 2 pulgadas a 48 pulgadas |
| Calificación de presión | Hasta 740 psi (clase 150/300) |
| Rango de temperatura | -40 ° F a 600 ° F (-40 ° C a 315 ° C) |
| Materiales corporales | Hierro fundido, acero inoxidable, hierro dúctil, PVC |
| Materiales de disco | Acero inoxidable, bronce de aluminio, recubierto |
| Materiales de asiento | EPDM, NBR, Viton, PTFE |
| Tipos operativos | Palanca, engranaje, electricidad, actuadores neumáticos |
Lista de aplicaciones comunes:
Sistemas de tratamiento de agua y aguas residuales
Industrias químicas y petroquímicas
HVAC y sistemas de protección contra incendios
Procesamiento de alimentos y bebidas
Aplicaciones farmacéuticas y sanitarias
Las válvulas de mariposa ofrecen varios beneficios, incluido el diseño compacto, la construcción liviana y los bajos requisitos de mantenimiento. Su capacidad para manejar grandes capacidades de flujo con una caída de presión mínima los hace superiores a muchos tipos de válvulas alternativas. Además, la versatilidad de una válvula de mariposa le permite funcionar bien tanto en aplicaciones de estrangulamiento como de encendido/apagado.
Al seleccionar una válvula de mariposa, considere factores como la compatibilidad de fluidos, las clasificaciones de temperatura de presión y el método de actuación para garantizar un rendimiento óptimo. Con su sólida construcción y operación eficiente, las válvulas de mariposa siguen siendo una opción principal para ingenieros y profesionales de la industria en todo el mundo.
