Válvulas de mariposa de vástago extendidose utilizan ampliamente en sistemas de tuberías industriales modernos donde las válvulas estándar no pueden proporcionar suficiente accesibilidad o comodidad operativa. Estas válvulas cuentan con un vástago alargado que permite a los operadores controlar el flujo desde tuberías aisladas superiores, instalaciones subterráneas o ubicaciones de difícil acceso. Este artículo explica cómo funcionan las válvulas de mariposa de vástago extendido, sus componentes estructurales, ventajas, aplicaciones comunes y factores clave a considerar al seleccionar la válvula adecuada para uso industrial. Tablas claras, secciones estructuradas y orientación práctica ayudan a los ingenieros, equipos de adquisiciones y profesionales de mantenimiento a comprender cómo estas válvulas resuelven los desafíos operativos del mundo real.
En los sistemas de tuberías industriales, las válvulas desempeñan un papel crucial en la regulación, aislamiento y dirección del flujo de fluido. Entre los muchos tipos disponibles, las válvulas de mariposa se valoran por su diseño compacto, operación rápida y rentabilidad.
Sin embargo, en algunas instalaciones, una válvula de mariposa estándar no se puede operar fácilmente debido a capas de aislamiento, ubicación de tuberías subterráneas o tuberías elevadas. En tales casos, unVálvula de mariposa de vástago extendidose convierte en la solución preferida.

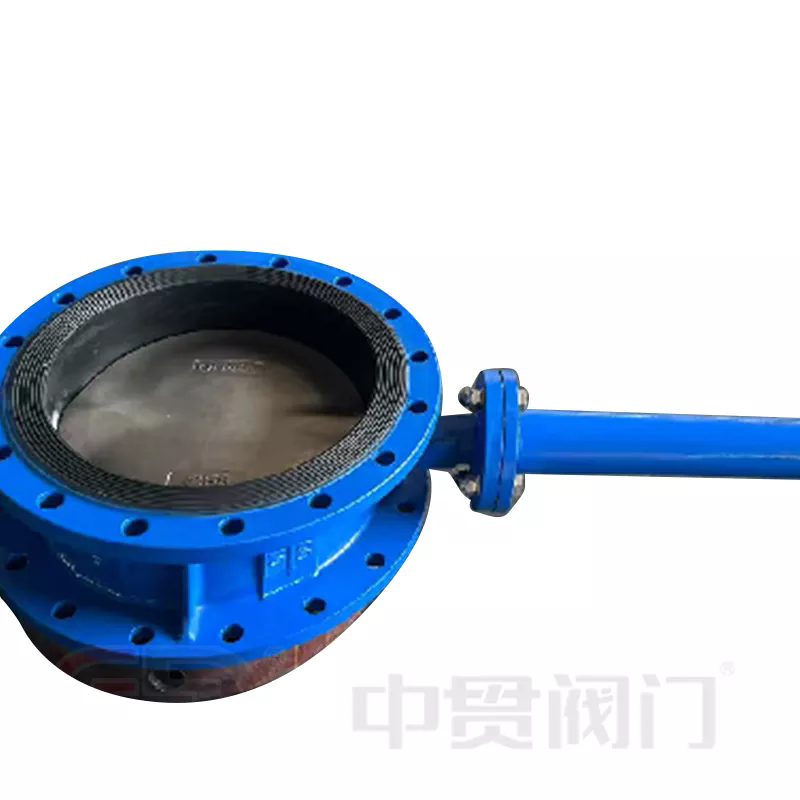

Esta válvula especializada presenta un vástago más largo que se extiende más allá del cuerpo de la válvula. El vástago extendido permite que el actuador o la manija permanezcan accesibles incluso cuando la válvula se instala en ubicaciones difíciles. Como resultado, el mantenimiento y la operación se vuelven significativamente más seguros y convenientes.
Fabricantes comoZhongguanProporcionar válvulas de mariposa de vástago extendido diseñadas para cumplir con los exigentes requisitos de tuberías industriales, incluidas plantas químicas, instalaciones de tratamiento de agua e infraestructura energética.
El principio de funcionamiento de una válvula de mariposa de vástago extendido es similar al de una válvula de mariposa convencional. La principal diferencia radica en la longitud del vástago de la válvula.
Dentro del cuerpo de la válvula, un disco circular gira alrededor de un eje central. Cuando se gira el vástago, el disco gira para permitir o restringir el flujo de fluido a través de la tubería.
El proceso operativo normalmente incluye los siguientes pasos:
Cuando el disco está alineado paralelo a la tubería, el fluido fluye libremente. Cuando se gira perpendicularmente a la tubería, el disco bloquea el flujo por completo. Esta operación de un cuarto de vuelta permite un control de flujo rápido y eficiente.
El vástago extendido garantiza que el actuador permanezca por encima de las capas de aislamiento o del nivel del suelo, lo que permite a los operadores acceder al mecanismo de control sin quitar el aislamiento ni excavar tuberías.
Una válvula de mariposa de vástago extendido consta de varios componentes clave que trabajan juntos para garantizar un rendimiento confiable.
| Componente | Descripción |
| Cuerpo de válvula | La carcasa principal que se conecta a la tubería y contiene componentes internos. |
| Desct | El elemento giratorio que controla el flujo de fluido a través de la válvula. |
| Tallo extendido | Un eje alargado que permite colocar el actuador lejos del cuerpo de la válvula. |
| Asiento | Proporciona sellado entre el disco y el cuerpo de la válvula para evitar fugas. |
| Actuador o manija | El mecanismo externo utilizado para operar la válvula. |
| Aspectos | Admite una rotación suave del vástago y reduce la fricción. |
El vástago extendido está cuidadosamente diseñado para mantener la resistencia mecánica y garantizar una transmisión de torsión precisa durante la operación.
Las válvulas de mariposa de vástago extendido ofrecen varios beneficios prácticos en comparación con las válvulas de mariposa estándar.
Estas ventajas hacen que las válvulas de mariposa de vástago extendido sean particularmente útiles en grandes sistemas industriales donde la accesibilidad y la confiabilidad son críticas.
Las válvulas de mariposa de vástago extendido se utilizan ampliamente en muchas industrias donde la accesibilidad a las tuberías es limitada.
Por ejemplo, en los sistemas de calefacción urbana, las tuberías suelen estar cubiertas con un aislamiento grueso para minimizar la pérdida de calor. Una válvula estándar quedaría enterrada debajo de capas aislantes, dificultando su funcionamiento. Un vástago extendido resuelve este problema colocando el mecanismo de control por encima del aislamiento.
La siguiente tabla resume los parámetros técnicos comunes asociados con las válvulas de mariposa de vástago extendido utilizadas en sistemas industriales.
| Parámetro | Rango típico |
| Diámetro nominal | DN50 – DN1200 |
| Clasificación de presión | PN10 – PN25 |
| Material del cuerpo | Hierro dúctil, acero al carbono, acero inoxidable. |
| Material del disco | Acero inoxidable, bronce o aleación recubierta |
| Material del asiento | EPDM, PTFE, NBR |
| Longitud de la extensión del vástago | Personalizado según la profundidad de instalación. |
| Tipo de operación | Manual, actuador eléctrico, actuador neumático. |
Estos parámetros pueden variar dependiendo de los requisitos del proyecto y las condiciones de operación.
Seleccionar la válvula adecuada requiere evaluar varios factores técnicos para garantizar un rendimiento confiable.
Trabajar con fabricantes experimentados como Zhongguan puede ayudar a garantizar que la configuración de la válvula coincida con los requisitos de ingeniería específicos del sistema de tuberías.
Aunque las válvulas de mariposa son conocidas por sus bajos requisitos de mantenimiento, la inspección periódica ayuda a prolongar la vida útil.
La instalación adecuada y el mantenimiento de rutina mejoran en gran medida la confiabilidad de la válvula y reducen los costos operativos a largo plazo.
1. ¿Por qué es necesario un vástago extendido para algunas válvulas de mariposa?
Un vástago extendido permite que el actuador de la válvula permanezca accesible cuando el cuerpo de la válvula se instala bajo tierra, dentro de capas de aislamiento o en áreas de difícil acceso.
2. ¿Se puede personalizar la longitud de la extensión del vástago?
Sí. La mayoría de los fabricantes ofrecen longitudes de vástago personalizadas según la profundidad de la tubería, el espesor del aislamiento y los requisitos operativos.
3. ¿Las válvulas de mariposa de vástago extendido son adecuadas para sistemas de alta temperatura?
Sí, siempre que se seleccionen materiales y componentes de sellado adecuados para soportar la temperatura de funcionamiento.
4. ¿Cuál es la diferencia entre una válvula de mariposa estándar y una versión de vástago extendido?
La principal diferencia es el vástago más largo que conecta el disco de la válvula al actuador, lo que permite la operación desde una posición remota o elevada.
Las válvulas de mariposa de vástago extendido proporcionan una solución eficaz para tuberías industriales donde no se puede acceder fácilmente a las válvulas estándar. Al extender el vástago por encima de las capas de aislamiento o instalaciones subterráneas, estas válvulas simplifican la operación, mejoran la seguridad y reducen la complejidad del mantenimiento.
Con su estructura compacta, control de flujo eficiente y opciones de instalación flexibles, las válvulas de mariposa de vástago extendido continúan desempeñando un papel importante en la ingeniería de tuberías moderna. Productos de alta calidad fabricados por empresas comoZhongguanayudan a garantizar un rendimiento confiable en una amplia gama de entornos industriales exigentes.
Si está buscando una solución confiable para tuberías aisladas, instalaciones subterráneas o sistemas de control de flujo especializados, nuestro equipo de ingeniería está listo para ayudarlo.Contáctenoshoy para obtener más información sobre las soluciones personalizadas de válvulas de mariposa de vástago extendido y descubrir cómo Zhongguan puede respaldar su proyecto.
